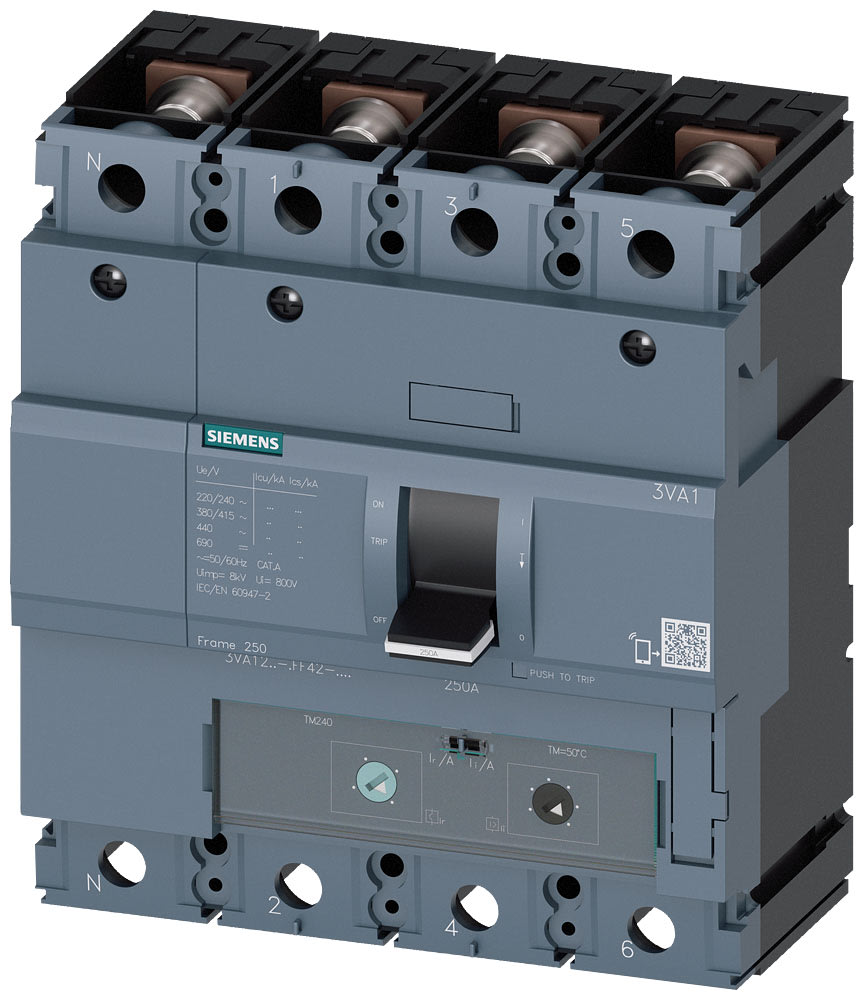

SIEMENS - SIE3VA12254GF420AA0 IN.AUT.3VA 250A 4P N100 36KA TM ATAM L/T
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Corrente ininterrotta nominale Iu - 250 A
Tensione nominale - 690...690 V
Potere di interruzione nominale estremo in corto circuito Icu 400V 50Hz - 36 kA
Intervallo di regolazione relè termico (sovraccarico) - 175...250 A
Intervallo di regolazione protezione contro i cortocircuiti istantaneo - 1250...2500 A
Confezione
1 PZ
EAN
4042948815991
Codice prodotto
SIE3VA12254GF420AA0
Cod. produttore
3VA12254GF420AA0
Produttore
SIE
Corrente ininterrotta nominale Iu
250 A
Tensione nominale
690...690 V
Potere di interruzione nominale estremo in corto circuito Icu 400V 50Hz
36 kA
Intervallo di regolazione relè termico (sovraccarico)
175...250 A
Intervallo di regolazione protezione contro i cortocircuiti istantaneo
1250...2500 A
Tipo di dispositivo
Esecuzione Fissa
Protezione differenziale integrata
no
Tipo di connessione al circuito di corrente principale
Connessione a vite
Adatto al montaggio su guida DIN
sì
Montaggio su barra DIN opzionale
sì
Numero di contatti ausiliari NC
0
Numero di contatti ausiliari NO
0
Numero di contatti ausiliari in scambio
0
Numero di poli
4
Posizione del collegamento al circuito principale
Lato fronte
Tipo di elemento di controllo
Levetta
Dispositivo completo con unità di sicurezza
sì
Motorizzazione integrata
no
Motorizzazione opzionale
sì
Grado di protezione (IP)
IP40
Interruttore automatico 3VA1 IEC Frame 250 Classe del potere di interruzione S Icu=36kA @ 415V a 4 poli, protezione impianto TM240, ATAM, In=250A protezione da sovraccarico Ir=175 A ... 250 A protezione da cortocircuito Ii=5 ... 10 x In protezione del conduttore di neutro 100% attacco piatto a vite Interruttori automatici scatolati 3VA1 per la protezione avviatore. Gli interruttori automatici scatolati 3VA di Siemens, come parte integrante importante dei componenti di protezione SENTRON per applicazioni nell'industria e nell'infrastruttura, offrono un protezione efficace di impianti, avviatori e motori con disinserzione sicura in caso di sovraccarico e cortocircuito. Gli interruttori automatici scatolati 3VA fissano standard di riferimento per quanto riguarda flessibilità e molteplicità di accessori. Accessori unificati per più grandezze costruttive di tutte le serie costruttive degli interruttori automatici scatolati 3VA1 e 3VA2. Questa variante dell'interruttore automatico scatolato 3VA si contraddistingue soprattutto per le seguenti caratteristiche: 1. Forma costruttiva compatta. 2. Disponibilità di variante come protezione avviatore per la protezione da cortocircuito di motori elettrici. 3. Disponibile in esecuzione a 3 poli. 4. In funzione della grandezza costruttiva: Corrente nominale di impiego 32 A ... 200 A. 5. Potere di interruzione 55 kA ... 70 kA con 415 V. 6. Possibilità di montaggio in esecuzione fissa ed esecuzione rimovibile. 7. La serie costruttiva dispone di uno sganciatore di sovracorrente magnetotermico. 8. Accessori interni modulari e facili da montare con molteplici funzioni. 9. Piattaforma omogenea di accessori per tutti gli interruttori automatici scatolati 3VA. Siemens offre una gamma completa di apparecchi di protezione, manovra, misura e controllo, sistemi di quadri di distribuzione nonché interruttori e prese di corrente per una infrastruttura elettrica sicura ed efficiente in edifici residenziali e industriali.
