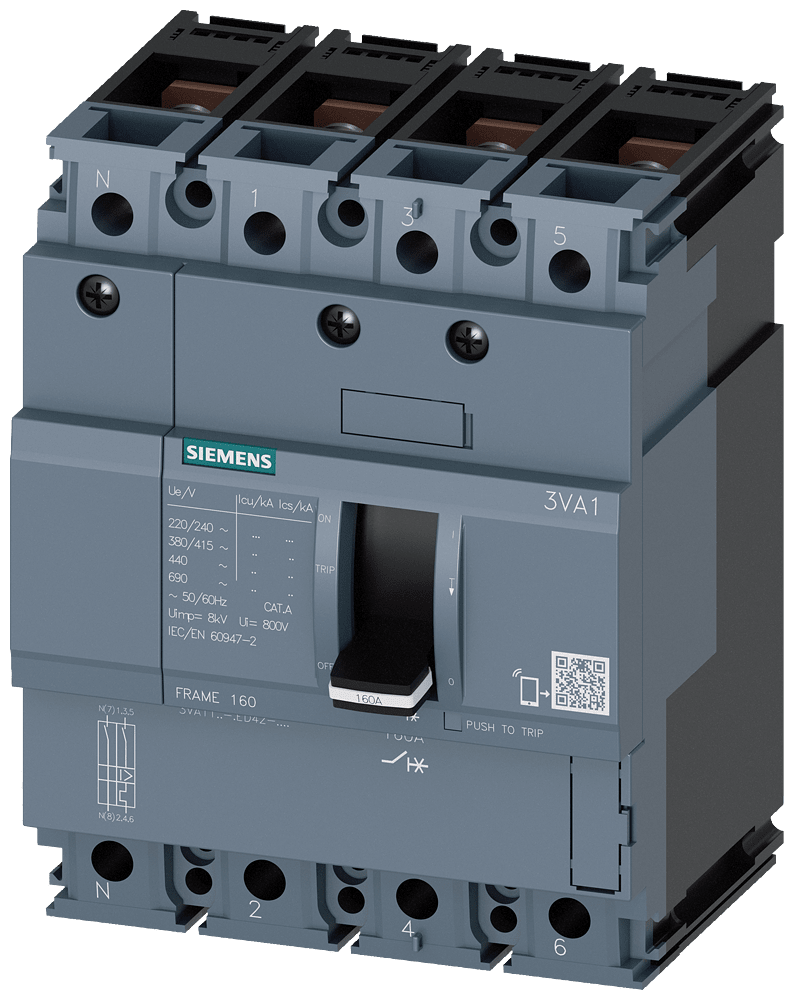

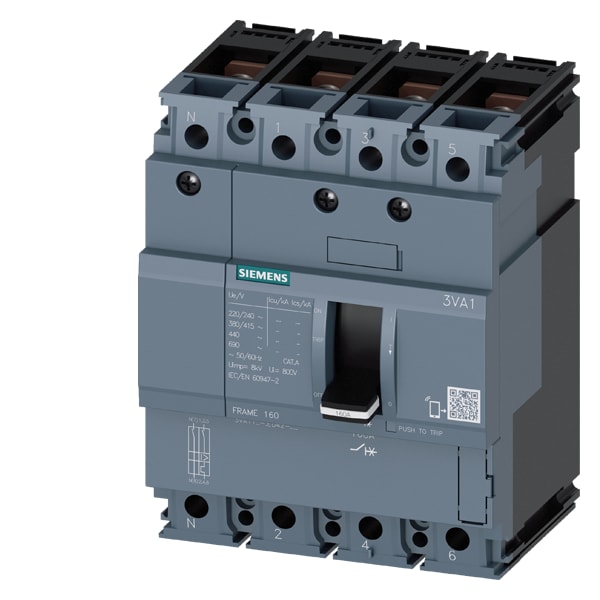

SIEMENS - SIE3VA11104ED420AA0 INT.AUT.3VA 100A 4P 36KA TM FTFM L/T - 3VA11104ED420AA0
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Corrente nominale permanente Iu - 100 A
Corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz - 36 kA
Numero di poli - 4
Intervallo di regolazione sganciatore di sovraccarico - 100...100 A
Tipologia costruttiva dell'apparecchio - Apparecchio da incasso, tecnica a installazione fissa
Confezione
1 PZ
Classificazione green
Impronta di carbonio del prodotto
190 Kg CO₂-eq
EAN
4042948813621
Codice prodotto
SIE3VA11104ED420AA0
Cod. produttore
3VA11104ED420AA0
Produttore
SIE
Corrente nominale permanente Iu:
100 A
Corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz:
36 kA
Numero di poli:
4
Intervallo di regolazione sganciatore di sovraccarico:
100...100 A
Tipologia costruttiva dell'apparecchio:
Apparecchio da incasso, tecnica a installazione fissa
Tipo di collegamento circuito elettrico principale:
Raccordo a vite
Tensione nominale:
690...690 V
Intervallo di regolazione dell'attivatore di corto circuito non ritardato:
1000...1000 A
Protezione dalle dispersioni a terra integrata:
no
Adatto per montaggio su guida a cappello:
no
Montaggio su guida a DIN opzionale:
sì
Numero di contatti ausiliari, normalmente chiusi:
0
Numero di contatti ausiliari, normalmente aperto:
0
Numero di contatti ausiliari, di scambio:
0
Segnalatore di intervento presente:
no
Con sganciatore di minima tensione integrato:
no
Posizione del collegamento per circuito elettrico principale:
Davanti
Tipologia di azionamento:
Levetta singola
Apparecchio completo con unità di sicurezza:
sì
Azionamento a motore integrato:
no
Azionamento a motore opzionale:
sì
Grado di protezione (IP):
IP40
Potenza dissipata:
25 W
Interruttore automatico 3VA1
Interruttore automatico progettato per una protezione impianto efficace grazie alla disinserzione sicura in caso di sovraccarico e cortocircuito.
Dettagli tecnici:
- Frame: 160
- Classe del potere di interruzione: S
- Icu: 36kA
- Tensione: 415V
- Poli: 4
- Protezione impianto: TM210, FTFM
- Corrente nominale In: 100A
- Protezione da sovraccarico Ir: 100Aimpostata fissa
- Protezione da cortocircuito Ii: 10 x In
- Conduttore di neutro: non protetto
- Attacchi: piatti a vite
Vantaggi per il cliente:
- Protezione impianto efficace graziealla disinserzione sicura in caso di sovraccarico e cortocircuito.
- Standard di riferimento per flessibilità e varietà di elementi modulari con ingombro ridotto.
- Disponibile in esecuzione a 1, 2, 3 e 4 poli con diverse correntipermanenti nominali.

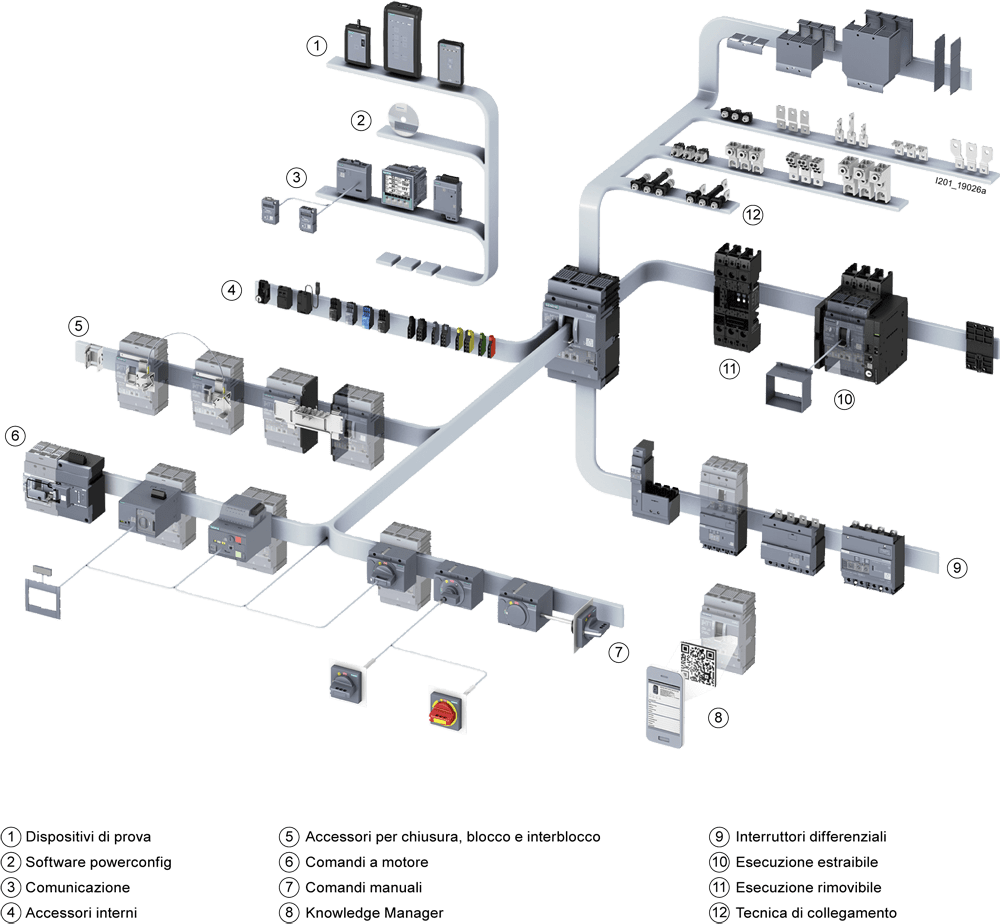

- Facile installazione di accessori modulari con un'ampia gamma di funzioni.

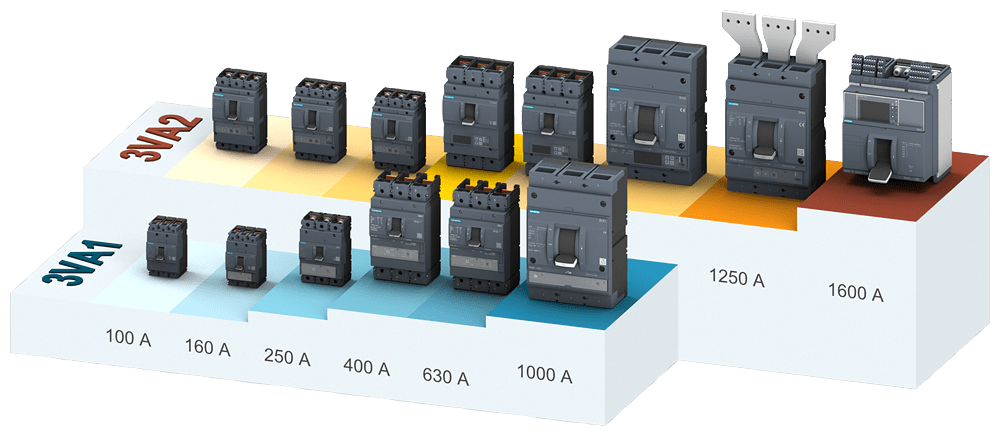

- Omogeneità per tutte le grandezze costruttive e serie costruttive di interruttori automatici scatolati 3VA.
