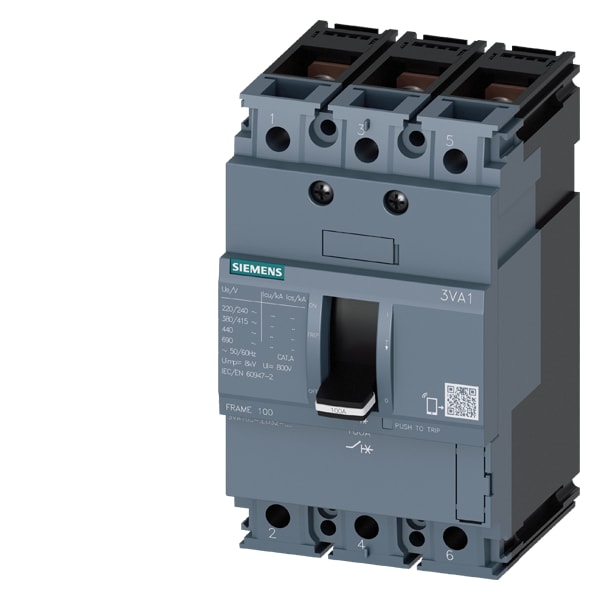

SIEMENS - SIE3VA10103ED320AA0 INT.AUT.3VA 100A 3P 25KA TM FTFM L/T - 3VA10103ED320AA0
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Corrente nominale permanente Iu - 100 A
Corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz - 25 kA
Numero di poli - 3
Intervallo di regolazione sganciatore di sovraccarico - 100...100 A
Tipologia costruttiva dell'apparecchio - Apparecchio da incasso, tecnica a installazione fissa
Confezione
1 PZ
Classificazione green
Impronta di carbonio del prodotto
190 Kg CO₂-eq
EAN
4042948811795
Codice prodotto
SIE3VA10103ED320AA0
Cod. produttore
3VA10103ED320AA0
Produttore
SIE
Corrente nominale permanente Iu:
100 A
Corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz:
25 kA
Numero di poli:
3
Intervallo di regolazione sganciatore di sovraccarico:
100...100 A
Tipologia costruttiva dell'apparecchio:
Apparecchio da incasso, tecnica a installazione fissa
Tipo di collegamento circuito elettrico principale:
Raccordo a vite
Tensione nominale:
690...690 V
Intervallo di regolazione dell'attivatore di corto circuito non ritardato:
1000...1000 A
Protezione dalle dispersioni a terra integrata:
no
Adatto per montaggio su guida a cappello:
no
Montaggio su guida a DIN opzionale:
sì
Numero di contatti ausiliari, normalmente chiusi:
0
Numero di contatti ausiliari, normalmente aperto:
0
Numero di contatti ausiliari, di scambio:
0
Segnalatore di intervento presente:
no
Con sganciatore di minima tensione integrato:
no
Posizione del collegamento per circuito elettrico principale:
Davanti
Tipologia di azionamento:
Levetta singola
Apparecchio completo con unità di sicurezza:
sì
Azionamento a motore integrato:
no
Azionamento a motore opzionale:
no
Grado di protezione (IP):
IP40
Potenza dissipata:
25 W
- Classe del potere di interruzione: N Icu=25kA con 415V a 3 poli
- Protezione impianto: TM210, FTFM
- Corrente nominale: In=100A
- Protezione da sovraccarico: Ir=100A impostata fissa
- Protezione da cortocircuito: Ii=10 x In
- Attacchi: piatti a vite
- Flessibilità e varietà di elementi modulari con ingombro ridotto.
- Disponibile in esecuzione a 1, 2, 3 e 4 poli con diverse correnti permanenti nominali.
- Montaggio possibile in esecuzione fissa e rimovibile/estraibile.
- Accessori modulari facili da installare, con un'ampia gamma di funzioni.
- Omogenei per tutte le grandezze costruttive etutte le serie costruttive di interruttori automatici scatolati 3VA.
Interruttore automatico 3VA1
Interruttore automatico scatolato SENTRON 3VA1 per una protezione impianto efficace grazie alla disinserzione sicura in caso di sovraccarico e cortocircuito.
