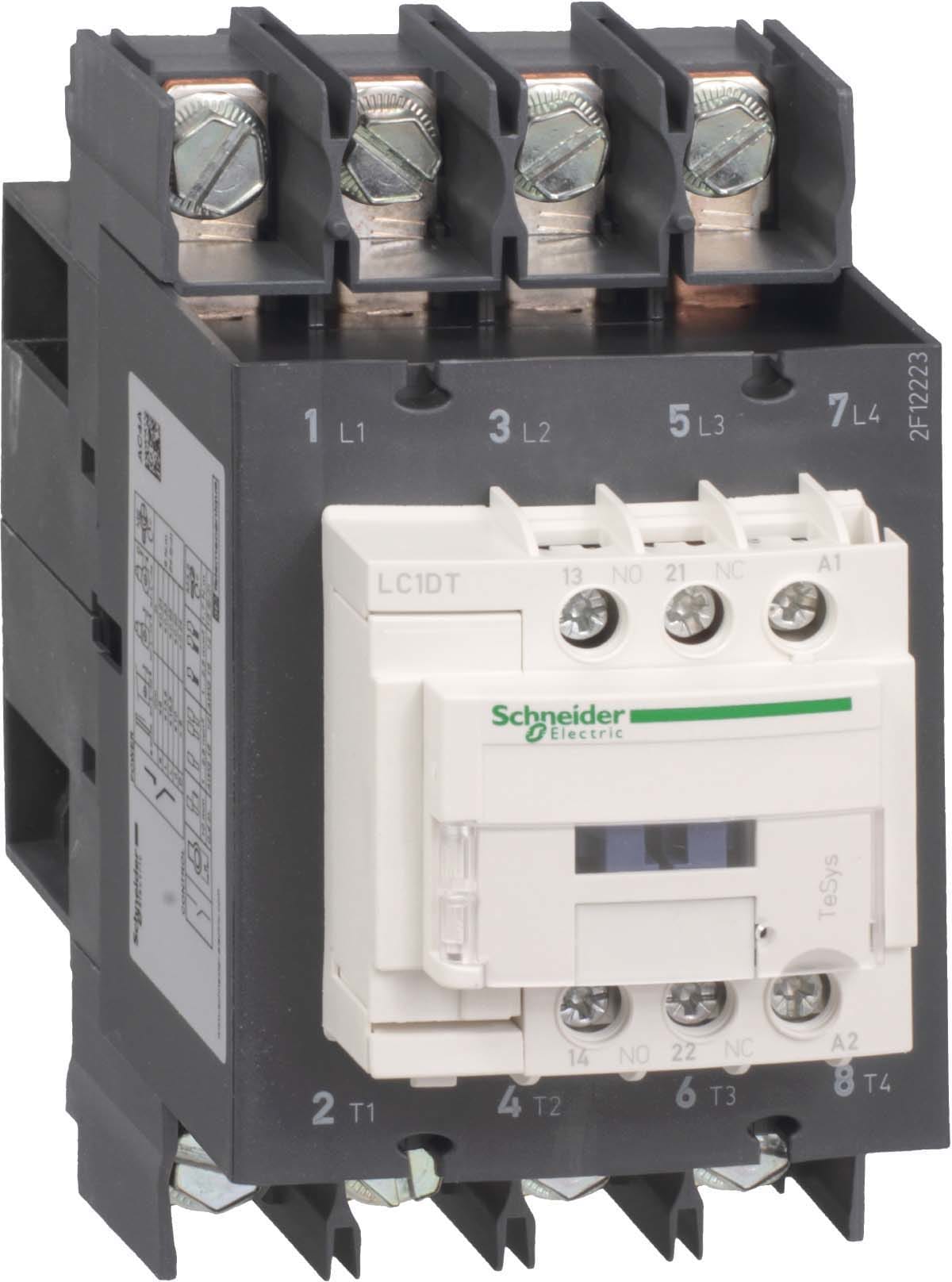

SCHNEIDER ELECTRIC - SNRLC1DT80AED CONTATTORE 80A 48VDC 4P

Contattore TeSys LC1D, 4 poli, AC3- 440V AC, 80A, 48V CC. gamma: TeSys - nome del prodotto: TeSys D - tipo di prodotto o componente: contattore - nome abbreviato: LC1D - applicazione contattore: carico resistivo - categoria di utilizzazione: AC-1 - numero di poli: 4P - composizione contatto polo: 4 NO - Tensione nominale di impiego [Ue]: <= 300 V CC per circuito di potenza, <= 690 V CA 25...400 Hz per circuito di potenza - composizione contatto ausiliario: 1 NO + 1 NC - categoria di sovratensione: III - Corrente termica convenzionale in aria aperta [Ith]: 10 A a <= 60 °C per circuito segnalazione, 80 A a <= 60 °C per circuito di potenza - potere di chiusura nominale Irms: 1000 A a 440 V per circuito di potenza conforme a IEC 60947, 140 A CA per circuito segnalazione conforme a IEC 60947-5-1, 250 A CC per circuito segnalazione conforme a IEC 60947-5-1 - Corrente nominale ammissibile di breve durata [Icw]: 100 A 1 s circuito segnalazione, 110 A <= 40 °C 10 min circuito di potenza, 120 A 500 ms circuito segnalazione, 140 A 100 ms circuito segnalazione, 260 A <= 40 °C 1 min circuito di potenza, 520 A <= 40 °C 10 s circuito di potenza, 900 A <= 40 °C 1 s circuito di potenza - calibro del fusibile associato: 10 A gG per circuito segnalazione conforme a IEC 60947-5-1, 125 A gG a <= 690 V coordinamento tipo 1 per circuito di potenza, 125 A gG a <= 690 V coordinamento tipo 2 per circuito di potenza - Tensione nominale di isolamento [Ui]: 600 V per circuito di potenza certificazioni CSA, 600 V per circuito di potenza certificazioni UL, 600 V per circuito segnalazione certificazioni CSA, 600 V per circuito segnalazione certificazioni UL, 690 V per circuito di potenza conforme a IEC 60947-4-1, 690 V per circuito segnalazione conforme a IEC 60947-1 - copertura di protezione: con - supporto per montaggio: guida, piastra - Norme: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificazioni prodotto: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - connessioni - morsetti: circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: solido - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...2,5 mm² - rigidità cavo: flessibile - con estremità cavo, circuito dicontrollo : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: solido - senza estremità cavo - coppia di serraggio: circuito di controllo : 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2, circuito di controllo : 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm, circuito di potenza : 8 Nm - su morsetti di fissaggio a vite - cavo 25...35 mm² esagonale 4 mm - tempo di funzionamento: 16...24 ms apertura, 42,5...57,5 ms chiusura - Livello di affidabilità sicurezza: B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1, B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1 - durata meccanica: 10 Mcicli. Benefici: Assumi il controllo dell'integrazione. La gamma Tesys D, oltre al rinnovato design, offre alte prestazioni tecniche elettriche e meccaniche, affidabilità e praticità do cablaggio. Nei calibri da 40, 50 e 65A il sistema di connessione brevettato EVERLINK permette, oltre alla connessione diretta tra contattore, salvamotore e relè termico, il mantenimento della pressione sui conduttori anche in presenza di deformazione dei conduttori stessi. Da 9 a 65A i contattori possono comunicare in rete grazie ad accessori specifici (Quick fit ).... Applicazioni: - Industria , Infrastrutture, Edifici, perfetta integrazione nei sistemi di controllo, ideali per l'avviamento dei motori in qualsiasi tipo di applicazione..
