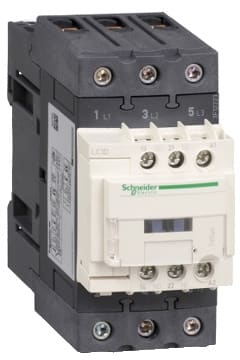

SCHNEIDER ELECTRIC - SNRLC1D65ALE7 CONTATTORE 65A 208VAC

SCHNEIDER ELECTRIC - SNRLC1D65ALE7 CONTATTORE 65A 208VAC

SCHNEIDER ELECTRIC

copia

copia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Tensione nominale di comando Us 50Hz AC - 208...208 V

  • Tensione nominale di comando Us 60Hz AC - 208...208 V

  • Tipo di tensione per l'azionamento - AC

  • Numero di contatti principali NC - 0

  • Numero di contatti principali NO - 3

Confezione

  • 1 PZ

EAN

3389118328365

Codice prodotto

SNRLC1D65ALE7

Cod. produttore

LC1D65ALE7

Produttore

SNR

Tensione nominale di comando Us 50Hz AC

208...208 V

Tensione nominale di comando Us 60Hz AC

208...208 V

Tipo di tensione per l'azionamento

AC

Numero di contatti principali NC

0

Numero di contatti principali NO

3

Tipo di connessione al circuito di corrente principale

Connessione a vite

Corrente nominale di esercizio Ie in AC-1, 400 V

80 A

Corrente nominale di esercizio Ie in AC-3, 400 V

65 A

Potenza di esercizio nominale in AC-3, 400 V

30 kW

Corrente nominale di esercizio Ie in AC-4, 400 V

65 A

Potenza nominale di esercizio Ie in AC-4, 400 V

30 kW

Potenza di esercizio nominale NEMA

29.8 kW

Numero di contatti ausiliari NO

1

Numero di contatti ausiliari NC

1

Adatto per montaggio modulare

Contattore TeSys LC1D, 3 poli, AC3 440V 65A, 208 V AC. gamma: TeSys - nome del prodotto: TeSys D - tipo di prodotto o componente: contattore - nome abbreviato: LC1D - applicazione contattore: carico resistivo, comando motore - categoria di utilizzazione:AC-1, AC-3, AC-4 - numero di poli: 3P - composizione contatto polo: 3 NO - Tensione nominale di impiego [Ue]: <= 300 V CC per circuito di potenza, <= 690 V CA 25...400 Hz per circuito di potenza - Corrente nominale di impiego [Ie]: 65 A (<= 60 °C) a <= 440 V CA AC-3 per circuito di potenza, 80 A (<= 60 °C) a <= 440 V CA AC-1 per circuito di potenza - potenza motore in kW: 18,5 kW a 220...230 V CA 50/60 Hz AC-3, 30 kW a 380...400 V CA 50/60 Hz AC-3, 37 kW a 500 V CA 50/60 Hz AC-3, 37 kW a 660...690 V CA 50/60 Hz AC-3 - potenza motore in hp: 10 hp a 230/240 V CA 50/60 Hz per 1 fase motori, 20 hp a 200/208 V CA 50/60 Hz per 3 fasi motori, 20 hp a 230/240 V CA 50/60 Hz per 3 fasi motori, 40 hp a 460/480 V CA 50/60 Hz per 3 fasi motori, 5 hp a 115 V CA 50/60 Hz per 1 fase motori, 50 hp a 575/600 V CA 50/60 Hz per 3 fasi motori - composizione contatto ausiliario: 1 NO + 1 NC - categoria di sovratensione: III - Corrente termica convenzionale in aria aperta [Ith]: 10 A a <= 60 °C per circuito segnalazione, 80 A a <= 60 °C per circuito di potenza - potere di chiusura nominale Irms: 1000 A a 440 V per circuito di potenza conforme a IEC 60947, 140 A CA per circuito segnalazione conforme a IEC 60947-5-1, 250 A CC per circuito segnalazione conforme a IEC 60947-5-1 - Corrente nominale ammissibile di breve durata [Icw]: 100 A 1 s circuito segnalazione, 110 A <= 40 °C 10 min circuito di potenza, 120 A 500 ms circuito segnalazione, 140 A 100 ms circuito segnalazione, 260 A <= 40 °C 1 min circuito di potenza, 520 A <= 40 °C 10 s circuito di potenza, 900 A <= 40 °C 1 s circuito di potenza - calibro del fusibile associato: 10 A gG per circuito segnalazione conforme a IEC 60947-5-1, 125 A gG a <= 690 V coordinamento tipo 1 per circuito di potenza, 125 A gG a <= 690 V coordinamento tipo 2 per circuito di potenza - Tensione nominale di isolamento [Ui]: 600 V per circuito di potenza certificazioni CSA, 600 V per circuito di potenza certificazioni UL, 600 V per circuito segnalazione certificazioni CSA, 600 V per circuito segnalazione certificazioni UL, 690 V per circuito di potenza conforme a IEC 60947-4-1, 690 V per circuito segnalazione conforme a IEC 60947-1 - durata elettrica: 1,4 Mcicli 80 A AC-1 a Ue <= 440 V, 1,45 Mcicli 65 A AC-3 a Ue <= 440 V - dissipazione di potenza per polo: 6,3 W AC-3, 9,6 W AC-1 - copertura di protezione: con - supporto per montaggio: guida, piastra - Norme: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificazioni prodotto: CCC, CSA, GOST, UL - connessioni - morsetti: circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: solido - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...2,5 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: solido - senza estremità cavo, circuito di potenza : connettori EverLink per viti BTR 1 cavi 1...35 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettori EverLink per viti BTR 1 cavi 1...35 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di potenza : connettori EverLink per viti BTR 1 cavi 1...35 mm² - rigidità cavo: solido - senza estremità cavo, circuito di potenza : connettori EverLink per viti BTR 2 cavi 1...25 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettori EverLink per viti BTR 2 cavi 1...25 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di potenza : connettori EverLink per viti BTR 2 cavi 1...25 mm² - rigidità cavo: solido - senza estremità cavo - coppia di serraggio: circuito di controllo : 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2, circuito di controllo : 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm, circuito di potenza : 5 Nm - su connettori EverLink per viti BTR - cavo 1...25 mm² esagonale 4 mm,circuito di potenza : 8 Nm - su connettori EverLink per viti BTR - cavo 25...35 mm² esagonale 4 mm - tempo di funzionamento: 12...26 ms chiusura, 4...19 ms apertura - Livello di affidabilità sicurezza: B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1, B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1 - durata meccanica: 6 Mcicli. Benefici: Assumi il controllo dell'integrazione. La gamma Tesys D, oltre al rinnovato design, offre alte prestazioni tecniche elettriche e meccaniche, affidabilità e praticità do cablaggio. Nei calibri da 40, 50 e 65A il sistema di connessione brevettato EVERLINK permette, oltre alla connessione diretta tra contattore, salvamotore e relè termico, il mantenimento della pressione sui conduttori anche in presenza di deformazione dei conduttori stessi. Da 9 a 65A i contattori possono comunicare in rete grazie ad accessori specifici (Quick fit ).... Applicazioni: - Industria , Infrastrutture, Edifici, perfetta integrazione nei sistemi di controllo, ideali per l'avviamento dei motori in qualsiasi tipo di applicazione..
