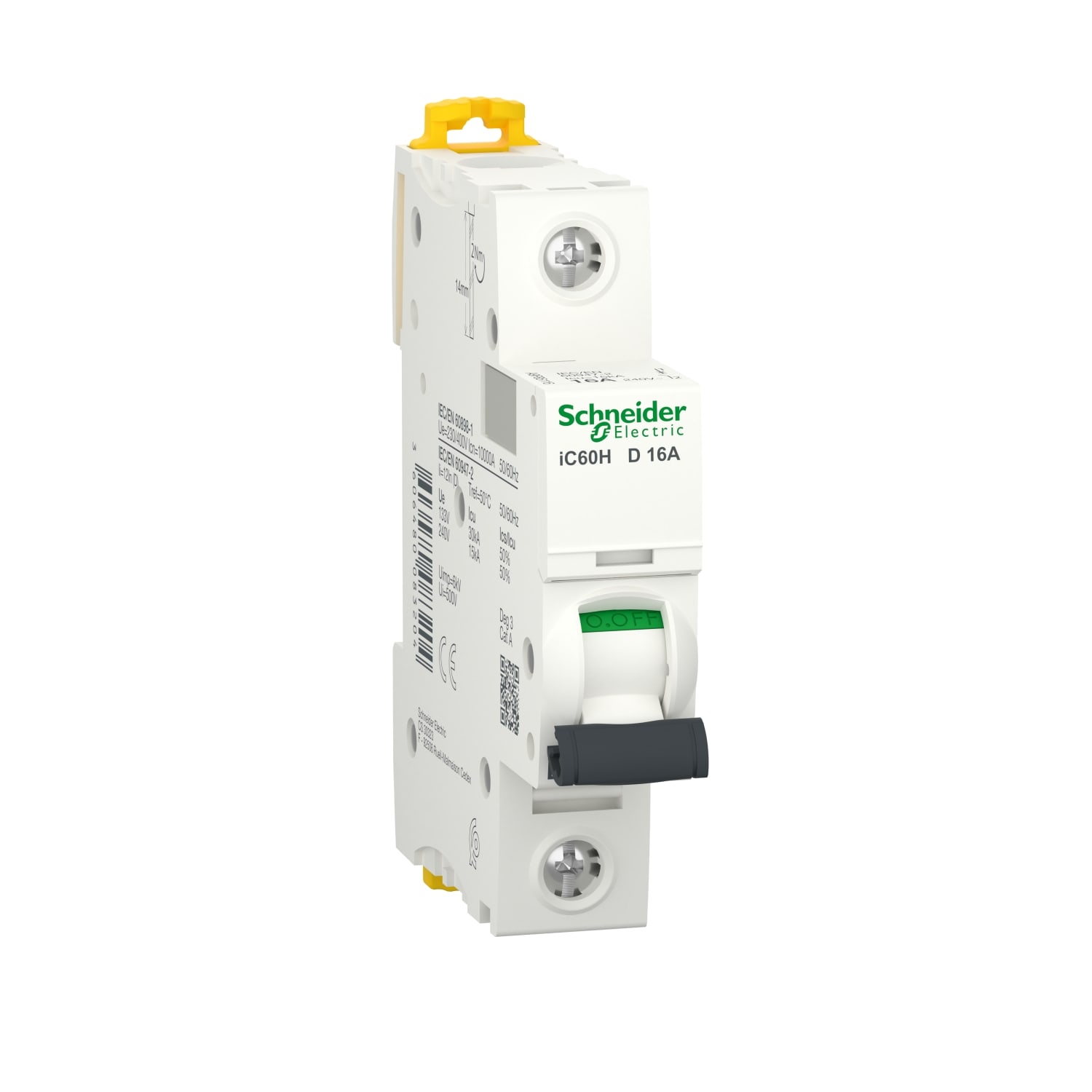

SCHNEIDER ELECTRIC - SNRA9F85116 IC60H 1P D 16A 10000A
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Profondità di incasso - 44.5 mm
Caratteristica di intervento - D
Numero di poli (totale) - 1
Numero di poli protetti - 1
Corrente nominale - 16 A
Confezione
1 PZ
EAN
3606480083204
Codice prodotto
SNRA9F85116
Cod. produttore
A9F85116
Produttore
SNR
Profondità di incasso
44.5 mm
Caratteristica di intervento
D
Numero di poli (totale)
1
Numero di poli protetti
1
Corrente nominale
16 A
Tensione nominale
230 V
Tensione nominale di isolamento Ui
500 V
Resistenza di tensione ad impulso nominale Uimp
6 kV
Potere di interruzione nominale Icn secondo EN 60898 a 230 V
10 kA
Tipo di tensione
AC / DC
Potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V
15 kA
Frequenza
50...60 Hz
Classe di limitazione
3
Installabile a incasso
no
Con neutro
no
Categoria di sovratensione
4
Grado di inquinamento
3
Accessoriabile
sì
Larghezza in numero di moduli
1
Grado di protezione (IP)
IP20
Temperatura ambiente durante il funzionamento
35...70 °C
Sezione conduttore multifilo (semirigido) collegabile
1...16 mm²
Sezione conduttore monofilo (rigido) collegabile
1...25 mm²
I morsetti degli interuttori iC60 consentono di realizzare in tutta semplicità collegamenti sicuri e affidabili: lo shutter presente su tutti i morsetti serrati isolando il morsetto all'esterno; Il cavo viene "guidato automaticamente" nella migliore posizione grazie alla particolare sagomatura dei morsetti; Con un unico cacciavite è possibile serrare i morsetti di tutti gli interruttori indipendentemente dalla corrente nominale. VisiSafe: garantisce il sezionamento del circuito a valle.L'indicatore verdedi sezionamento è interbloccato meccanicamente con i contatti dell'interruttore magnatotermico. Grado di inquinamento di livello 3. Classe di isolamento II sul fronte. Chiusura rapida: la velocità di chiusura dei contatti risulta indipendente dall'azionedell'operatore. Segnalazione VisiTrip di intervento su guasto attraverso un indicatore meccanico di colore rosso sul fronte dell'interruttore. Durata meccanica: 20.000 cicli.Curva D, comando e protezione dei circuiti in installazioni che presentano forticorrenti di spunto (trasformatori BT/BT, motori, ecc). Curve di intervento: gli sganciatori magnatici intervengono tra 10 e 14 In.
