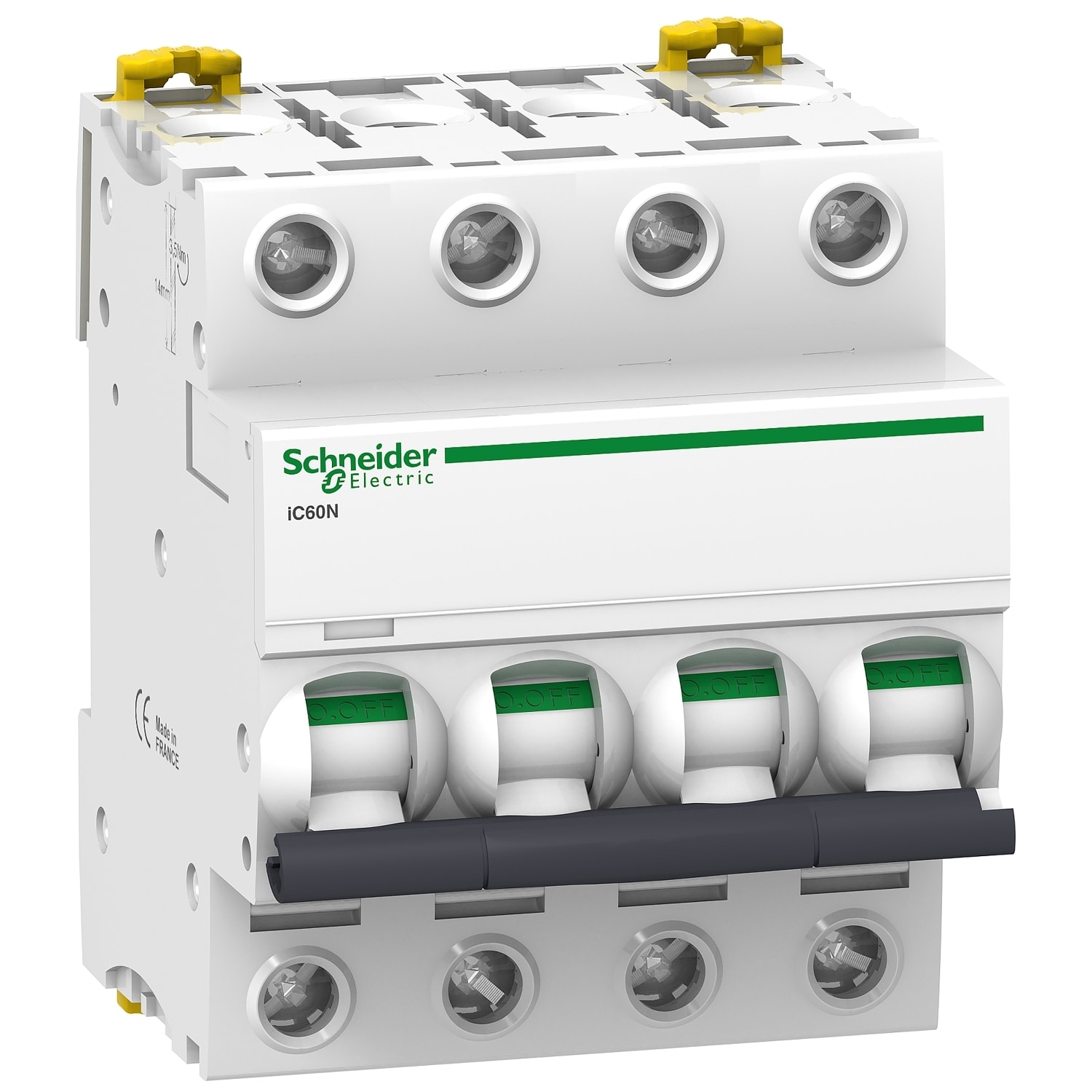

SCHNEIDER ELECTRIC - SNRA9F79416 IC60N 4P C 16A 6000A

SCHNEIDER ELECTRIC

copia

copia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Profondità di incasso - 44.5 mm

  • Caratteristica di intervento - C

  • Numero di poli (totale) - 4

  • Numero di poli protetti - 4

  • Corrente nominale - 16 A

Confezione

  • 1 PZ

EAN

3606480093418

Codice prodotto

SNRA9F79416

Cod. produttore

A9F79416

Produttore

SNR

Profondità di incasso

44.5 mm

Caratteristica di intervento

C

Numero di poli (totale)

4

Numero di poli protetti

4

Corrente nominale

16 A

Tensione nominale

400 V

Tensione nominale di isolamento Ui

500 V

Resistenza di tensione ad impulso nominale Uimp

6 kV

Potere di interruzione nominale Icn secondo EN 60898 a 230 V

6 kA

Tipo di tensione

AC / DC

Potere di interruzione nominale Icn secondo EN 60898 a 400 V

6 kA

Potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V

20 kA

Potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V

10 kA

Frequenza

50...60 Hz

Classe di limitazione

3

Installabile a incasso

no

Con neutro

no

Categoria di sovratensione

4

Grado di inquinamento

3

Accessoriabile

Larghezza in numero di moduli

4

Grado di protezione (IP)

IP20

Temperatura ambiente durante il funzionamento

-35...70 °C

Sezione conduttore multifilo (semirigido) collegabile

1...16 mm²

Sezione conduttore monofilo (rigido) collegabile

1...25 mm²

Antideflagrante

no

L'Acti 9 iC60N è un interruttore magnetotermico modulare (MCB) in bassa tensione. È un interruttore magnetotermico 4P con 4 poli protetti, corrente nominale di 16 A e curva di intervento C. Può essere montato su guida DIN. In qualità di interruttoremagnetotermico, la sua capacità d'interruzione, ai sensi della norma IEC/EN 60898-1, è di 6.000A a 400VCA. In qualità di interruttore magnetotermico, la sua capacità d'interruzione, ai sensi della norma IEC/EN 60947-2, è di 20kA a 230VCA e 10kAa 400VCA. Questo interruttore modulare protegge i circuiti da cortocircuiti e correnti di sovraccarico. Dispone di un grado di protezione IP20 (ai sensi della norma IEC/EN 60529) sui terminali. Diventa di classe IP40 quando è inserito in un involucro modulare con classe di isolamento II. Il meccanismo di chiusura rapida migliora la durata di servizio. La sua classe di limitazione 3 (ai sensi della norma EN/IEC60898-1) migliora i costi di protezione dei circuiti a valle. Il suo esclusivo indicatore Visitrip riduce il tempo di intervento mostrando il circuito guasto. La sua fascia verde Visisafe garantisce l'apertura fisica dei contatti per consentire la manutenzione a valle. Questo interruttore magnetotermico modulare a terminale singolo riflette l'esperienza di Schneider Electric di oltre 40 anni nello sviluppo di dispositivi modulari per la protezione dei circuiti elettrici in tutte le applicazioni. Vanta una durata di vita più lunga grazie alla sua limitazione elevata e alla rapidità di chiusura. Questo prodotto è conforme agli standard IEC 60898-1 e IEC 60947-2, ha terminali protetti contro i contatti accidentali IP20B con coppia di serraggio doppia rispetto allo standard ed è installabile su guida DIN. Offre VisiTrip™ per la sicurezza durante gli interventi di manutenzione e VisiSafe™ per ridurre i tempi di intervento.
