SCHNEIDER ELECTRIC - SNRA9F79210 IC60N 2P C 10A 6000A

Cod. prodotto SNRA9F79210
Cod. produttore A9F79210
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Caratteristica di intervento - C
Numero di poli (totale) - 2
Numero di poli protetti - 2
Corrente nominale - 10 A
Con neutro - no
Confezione
1 PZ
EAN
3606480093227
Codice prodotto
SNRA9F79210
Cod. produttore
A9F79210
Produttore
SNR
Caratteristica di intervento
C
Numero di poli (totale)
2
Numero di poli protetti
2
Corrente nominale
10 A
Con neutro
no
Profondità di incasso
44.5 mm
Tensione nominale
400 V
Tensione nominale di isolamento Ui
500 V
Resistenza di tensione ad impulso nominale Uimp
6 kV
Potere di interruzione nominale Icn secondo EN 60898 a 230 V
6 kA
Tipo di tensione
AC / DC
Potere di interruzione nominale Icn secondo EN 60898 a 400 V
6 kA
Potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V
20 kA
Potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V
10 kA
Frequenza
50...60 Hz
Classe di limitazione
3
Installabile a incasso
no
Categoria di sovratensione
4
Grado di inquinamento
3
Accessoriabile
sì
Larghezza in numero di moduli
2
Grado di protezione (IP)
IP20
Temperatura ambiente durante il funzionamento
-35...70 °C
Sezione conduttore multifilo (semirigido) collegabile
1...16 mm²
Sezione conduttore monofilo (rigido) collegabile
1...25 mm²
Antideflagrante
no

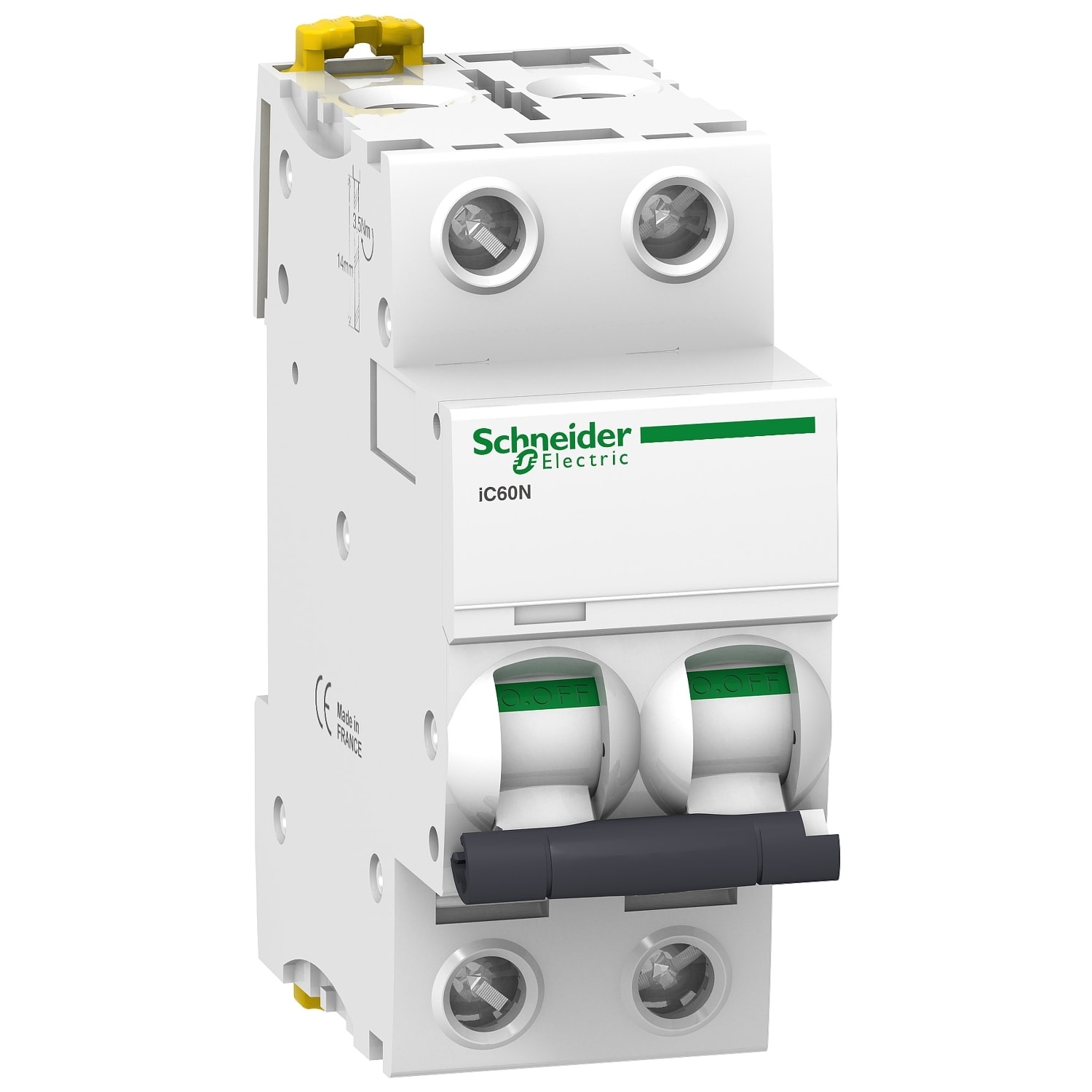

L'Acti 9 iC60N è un interruttore magnetotermico modulare (MCB) in bassa tensione. È interruttore magnetotermico 2P con 2 poli protetti, corrente nominale di 10 A e curva di intervento C. Può essere montato su guida DIN. In qualità di interruttore magnetotermico, la sua capacità d'interruzione, ai sensi della norma IEC/EN 60898-1, è di 6.000A a 400VCA. In qualità di interruttore magnetotermico, la sua capacità d'interruzione, ai sensi della norma IEC/EN 60947-2, è di 20kA a 230VCA e 10kA a 400VCA. Questo interruttore modulare protegge i circuiti da cortocircuiti e correnti di sovraccarico. Dispone di un grado di protezione IP20 (ai sensi della norma IEC/EN 60529) sui terminali. Diventa di classe IP40 quando è inserito in un involucro modulare con classe di isolamento II. Il meccanismo di chiusura rapida migliora la durata di servizio. La sua classe di limitazione 3 (ai sensi della norma EN/IEC60898-1) migliora i costi di protezione dei circuiti a valle. Il suo esclusivo indicatore Visitrip riduce il tempo di intervento mostrando il circuito guasto. La sua fascia verde Visisafe garantisce l'apertura fisica dei contatti per consentire la manutenzione a valle. Questo interruttore magnetotermico modulare a terminale singolo riflette l'esperienza di Schneider Electric di oltre 40 anni nello sviluppo di dispositivi modulari per la protezione dei circuiti elettrici in tutte le applicazioni. Vanta una durata di vita più lunga grazie alla sua limitazione elevata e alla rapidità di chiusura. Questo prodotto è conforme agli standard IEC 60898-1 e IEC 60947-2, ha terminali protetti contro i contatti accidentali IP20B con coppia di serraggio doppia rispetto allo standard ed è installabile su guida DIN. Offre VisiTrip™ per la sicurezza durante gli interventi di manutenzione e VisiSafe™ per ridurre i tempi di intervento.
