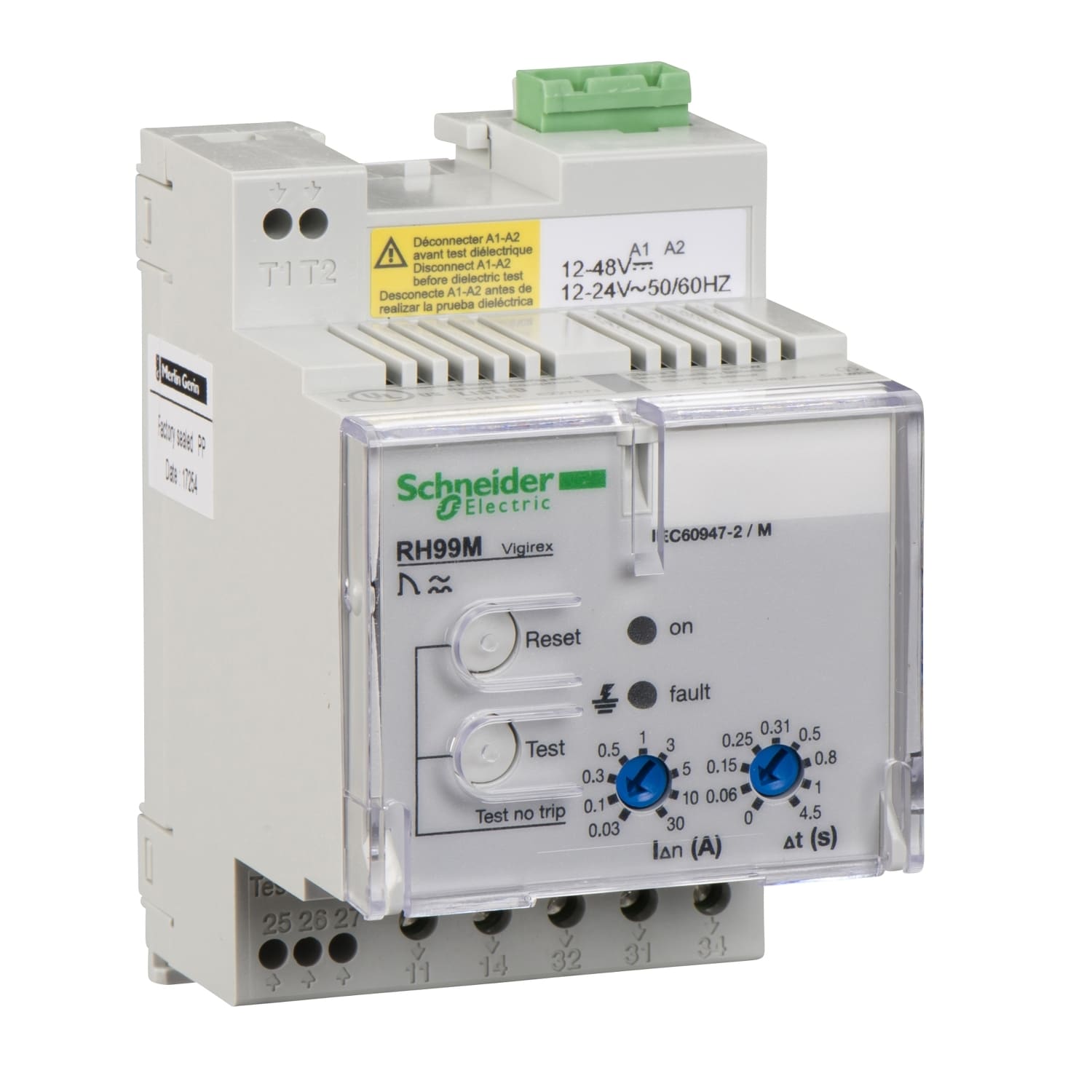

SCHNEIDER ELECTRIC - SNR56170 VIGIREX RH99M 12/24VCA 12/48VCC R.M - 56170
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Esecuzione del collegamento elettrico - Raccordo a vite
Con morsetti amovibili - no
Funzione - Per reti a corrente trifase
Intervallo di misura della tensione - 12...48 V
Max. ritardo all'eccitazione ammesso - 4.5 s
Confezione
1 PZ
Serie di prodotti
Terziario Industriale
Vedi tutti i prodotti di questa serieEAN
3303430561705
Codice prodotto
SNR56170
Cod. produttore
56170
Produttore
SNR
Esecuzione del collegamento elettrico:
Raccordo a vite
Con morsetti amovibili:
no
Funzione:
Per reti a corrente trifase
Intervallo di misura della tensione:
12...48 V
Max. ritardo all'eccitazione ammesso:
4.5 s
Visualizzazione della corrente differenziale:
no
Salvataggio errori possibile:
no
Larghezza:
54 mm
Altezza:
97 mm
Profondità:
74 mm
RH99M è un relè di protezione differenziale per montaggio su guida DIN. Protegge da contatti diretti o indiretti, pericoli di incendio e motori. Misura la corrente differenziale in un impianto elettrico attraverso il toroide associato. Fa scattare l'interruttore di circuito associato quando viene superata la corrente di funzionamento residua impostata. La tensione di alimentazione operativa è compresa tra 12VDC e 24 V DC, o 12VAC a 48VAC 50/60Hz. La sensibilità della corrente è selezionabile con 9 soglieda 30 mA a 30 A. Il ritardo è selezionabile con 9 impostazioni da istantanee a 4,5 s. Richiede il ripristino manuale locale dopo l'eliminazione di un guasto. La tensione del sistema di distribuzione monitorata è fino a 1000 V CA a 50/60/400 Hz. È installato su una guida DIN all'interno di un quadro e il grado di protezione è IP40. Deve essere associato a un toroide compatibile Schneider Electric.
