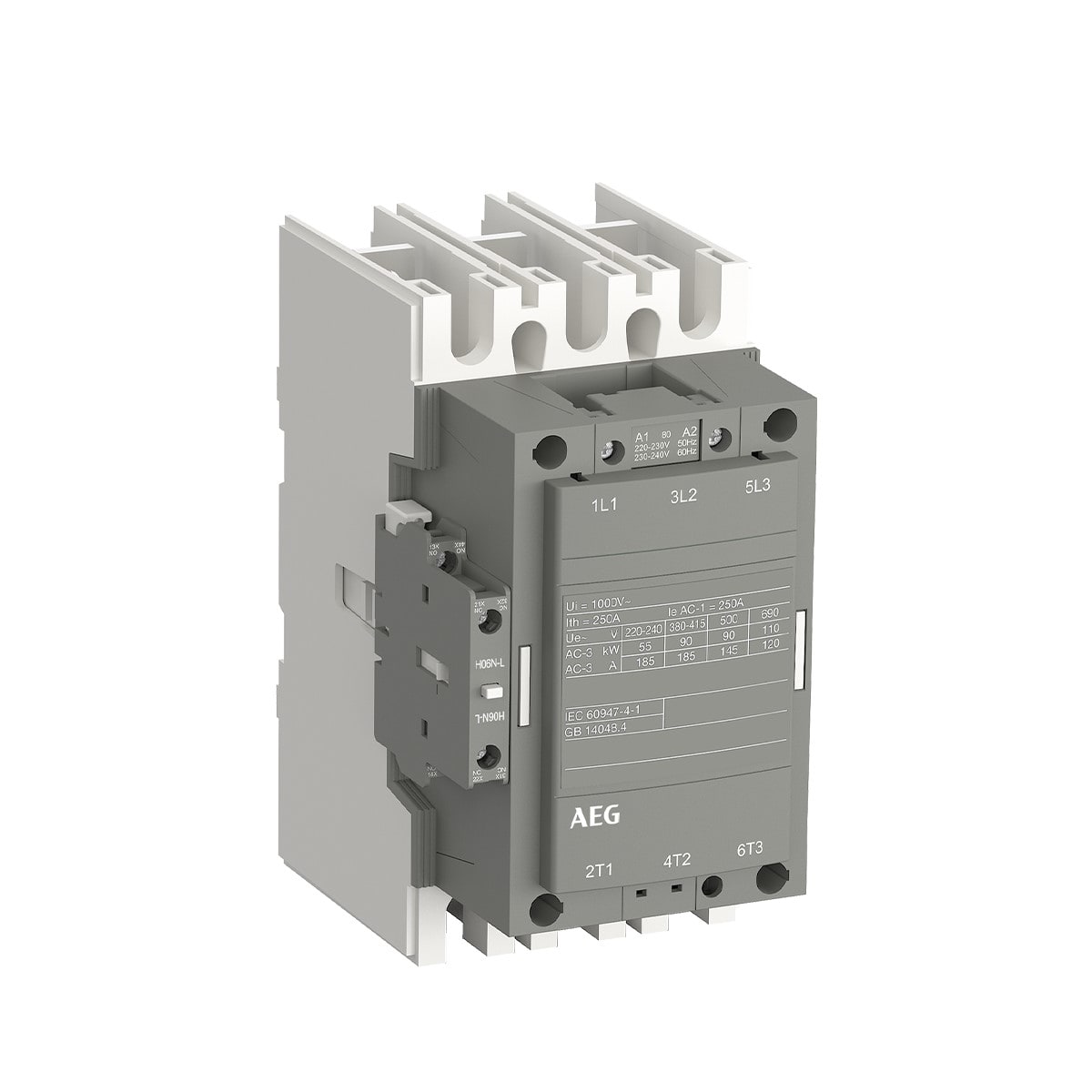

ELETTRA SRL AEG - AEGLS90N3011-AN CONTATTORE DDI AEG 90KW 3P 1NO+1NC 230V 50/60HZ - LS90N3011-AN

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tensione di alimentazione pilota nominale per AC 50 hz - 220...230 V
Tipo di tensione per l'azionamento - AC
Potenza d'esercizio nominale per AC-3, 400 V - 90 kW
Corrente d'esercizio nominale ie per AC-1, 400 V - 250 A
Adatto per installazione in serie - no

Confezione

1 PZ

EAN

7320500543474

Codice prodotto

AEGLS90N3011-AN

Cod. produttore

LS90N3011-AN

Produttore

ETT

Tensione di alimentazione pilota nominale per AC 50 hz:

220...230 V

Tipo di tensione per l'azionamento:

Potenza d'esercizio nominale per AC-3, 400 V:

90 kW

Corrente d'esercizio nominale ie per AC-1, 400 V:

250 A

Adatto per installazione in serie:

Numero di contatti principali, normalmente aperti:

Tensione di alimentazione pilota nominale per AC 60 hz:

230...240 V

Numero di contatti ausiliari, normalmente aperto:

Corrente d'esercizio nominale ie per AC-3, 400 V:

185 A

Numero di contatti principali, normalmente chiusi:

Numero di contatti ausiliari, normalmente chiusi:

Tensione d'esercizio in AC 50 Hz:

1000...1000 V

Tensione d'esercizio in AC 60 Hz:

1000...1000 V

Larghezza:

111.5 mm

Altezza:

196 mm

Profondità:

162.3 mm

CONTATTORE DI POTENZA AEG LS90N3011-AN. Potenza AC3 a 400V (kW) 90. Numero poli 3. Tensione di comando (V) 220_230 (50Hz); 230_240 (60Hz). Tensione nominale di impiego Ue (V) 1000. Corrente Ie in AC3 (A) 185. Potenza 3-fase HP a 200-208V 60Hz secondo UL508 50. Potenza 3-fase HP a 220-240V 60Hz secondo UL508 60. Potenza 3-fase HP a 440-480V 60Hz secondo UL508 125. Potenza 3-fase HP a 575V 60Hz secondo UL508 150. Carico ohmico AC1 250. Contatti ausiliari 1NO+1NC. Tensione di isolamento Ui (V) 1000. Campo di frequenza 25_400. Potenza dissipata 48. Potere d'interruzione 8xIe AC-3 secondo IEC601947-4-1. Campo di funzionamento bobina 0,85_1,1 x Uc. Assorbimento bobina all'inserzione a 50/60Hz o DC 700VA. Assorbimento bobina alla tenuta a 50/60Hz o DC 44VA. Ith contatto ausiliario a bordo (A) 16. Temperatura di funzionamento (C) -40/70. Temperatura di stoccaggio -40/70. Fusibile di protezione massimo 315A gG. Attacchi a sbarra. Capacità dei terminali 150. Norma EN60947-1 / EN60947-4-1. Omologazioni CE, UL. Marca AEG. Stato Acquistabile.
