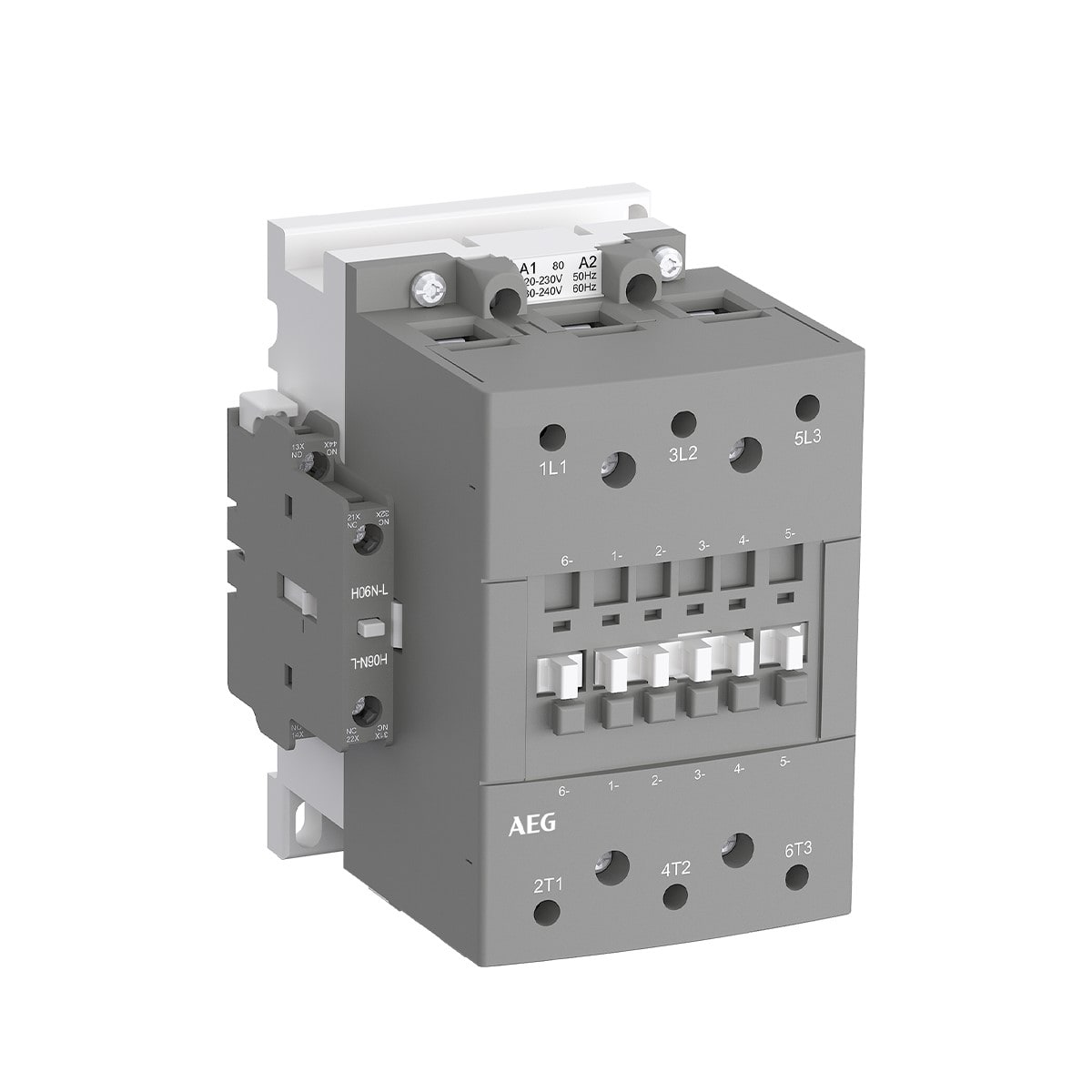

ELETTRA SRL AEG - AEGLS75N3011-AD CONTATTORE DDI AEG 75KW 3P 1NO+1NC 24V 50/60HZ - LS75N3011-AD

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tensione di alimentazione pilota nominale per AC 50 hz - 24...24 V
Tipo di tensione per l'azionamento - AC
Potenza d'esercizio nominale per AC-3, 400 V - 75 kW
Corrente d'esercizio nominale ie per AC-1, 400 V - 190 A
Adatto per installazione in serie - no

Confezione

1 PZ

EAN

7320500543436

Codice prodotto

AEGLS75N3011-AD

Cod. produttore

LS75N3011-AD

Produttore

ETT

Tensione di alimentazione pilota nominale per AC 50 hz:

24...24 V

Tipo di tensione per l'azionamento:

Potenza d'esercizio nominale per AC-3, 400 V:

75 kW

Corrente d'esercizio nominale ie per AC-1, 400 V:

190 A

Adatto per installazione in serie:

Numero di contatti principali, normalmente aperti:

Tensione di alimentazione pilota nominale per AC 60 hz:

24...24 V

Numero di contatti ausiliari, normalmente aperto:

Corrente d'esercizio nominale ie per AC-3, 400 V:

150 A

Numero di contatti principali, normalmente chiusi:

Numero di contatti ausiliari, normalmente chiusi:

Tensione d'esercizio in AC 50 Hz:

1000...1000 V

Tensione d'esercizio in AC 60 Hz:

1000...1000 V

Larghezza:

102 mm

Altezza:

150 mm

Profondità:

123.5 mm

CONTATTORE DI POTENZA AEG LS75N3011-AD. Potenza AC3 a 400V (kW) 75. Numero poli 3. Tensione di comando (V) 24 50/60Hz. Tensione nominale di impiego Ue (V) 1000. Corrente Ie in AC3 (A) 150. Potenza 3-fase HP a 200-208V 60Hz secondo UL508 40. Potenza 3-fase HP a 220-240V 60Hz secondo UL508 50. Potenza 3-fase HP a 440-480V 60Hz secondo UL508 100. Potenza 3-fase HP a 575V 60Hz secondo UL508 125. Carico ohmico AC1 190. Contatti ausiliari 1NO+1NC. Tensione di isolamento Ui (V) 1000. Campo di frequenza 25_400. Potenza dissipata 31,5. Potere d'interruzione 8xIe AC-3 secondo IEC601947-4-1. Campo di funzionamento bobina 0,85_1,1 x Uc. Assorbimento bobina all'inserzione a 50/60Hz o DC 410VA. Assorbimento bobina alla tenuta a 50/60Hz o DC 27VA. Ith contatto ausiliario a bordo (A) 16. Temperatura di funzionamento (C) -40/70. Temperatura di stoccaggio -40/70. Fusibile di protezione massimo 315A gG. Attacchi a vite. Capacità dei terminali 70. Norma EN60947-1 / EN60947-4-1. Omologazioni CE, UL. Marca AEG. Stato Acquistabile.
