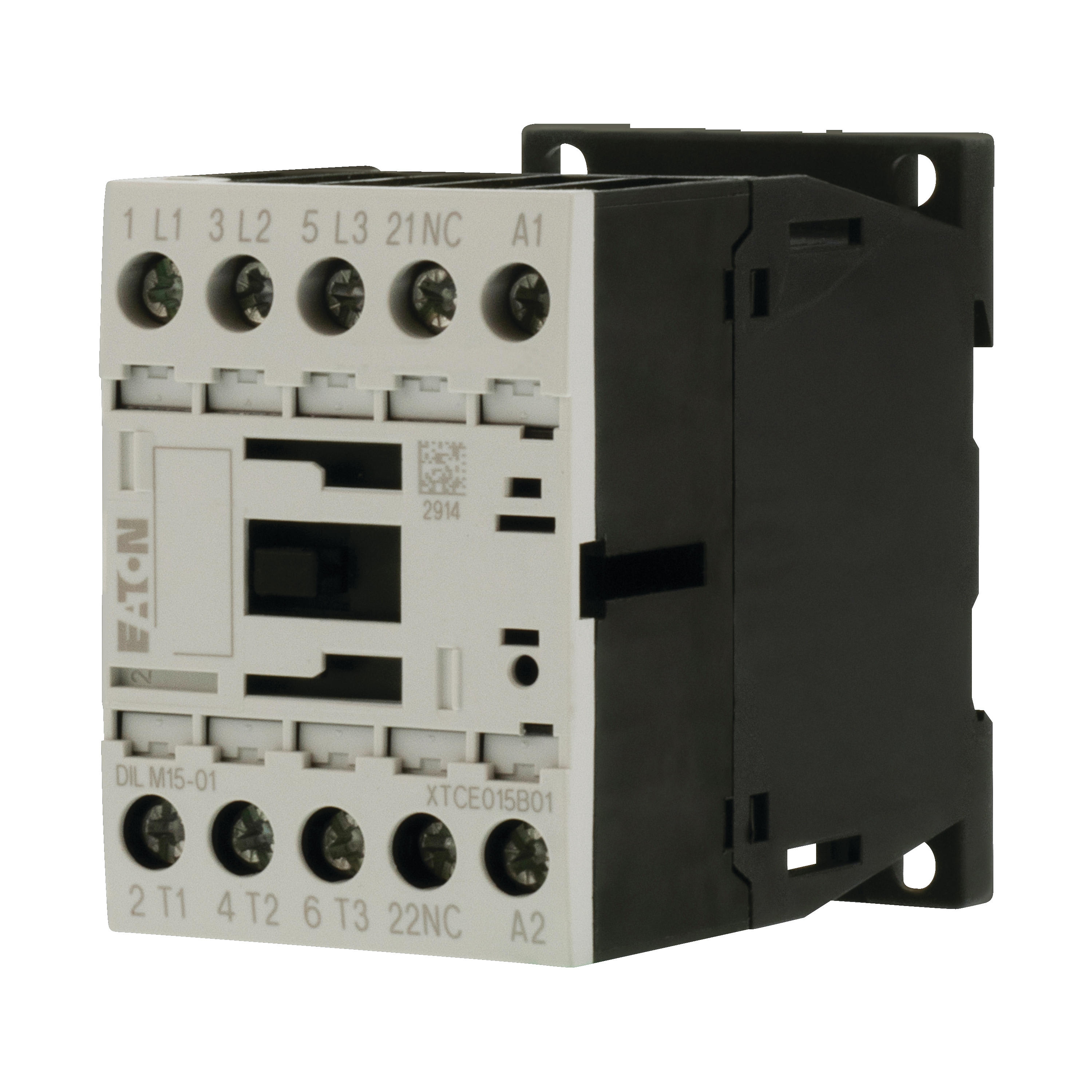

EATON - EAO290093 DILM15-01(230V50HZ,240V60HZ) CONT.7,5KW

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tensione nominale di comando Us 50Hz AC - 230...230 V
Tipo di tensione per l'azionamento - AC
Potenza di esercizio nominale in AC-3, 400 V - 7.5 kW
Tensione nominale di comando Us DC - 0...0 V
Corrente nominale di esercizio Ie in AC-1, 400 V - 22 A

Confezione

1 PZ

EAN

4015082900939

Codice prodotto

EAO290093

Cod. produttore

290093

Produttore

EAO

Tensione nominale di comando Us 50Hz AC:

230...230 V

Tipo di tensione per l'azionamento:

Potenza di esercizio nominale in AC-3, 400 V:

7.5 kW

Tensione nominale di comando Us DC:

0...0 V

Corrente nominale di esercizio Ie in AC-1, 400 V:

22 A

Potenza nominale di esercizio Ie in AC-4, 400 V:

3 kW

Adatto per montaggio modulare:

Tipo di connessione al circuito di corrente principale:

Connessione a vite

Potenza di esercizio nominale NEMA:

7.4 kW

Numero di contatti principali NO:

Tensione nominale di comando Us 60Hz AC:

240...240 V

Numero di contatti ausiliari NO:

Numero di contatti principali NC:

Corrente nominale di esercizio Ie in AC-3, 400 V:

15.5 A

Numero di contatti ausiliari NC:

Corrente nominale di esercizio Ie in AC-4, 400 V:

7 A

Tensione di alimentazione AC 50 Hz:

24...690 V

Tensione di alimentazione AC 60 Hz:

24...690 V

Larghezza:

45 mm

Altezza:

68 mm

Profondità:

75 mm

Contattore di potenza, Applicazione: Contattore di potenza per motori, Contattori di potenza fino a 170 A, 3 poli, Categoria d'uso: AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza, AC-3: Motori a gabbia: avviare, disinserire durantela corsa, AC-4: Motori a gabbia: avviare, freni elettrici a controcorrente, inversione, movimenti a impulso, Tipi di collegamento: Morsetti a vite, Nota: Non adatto per motori della classe di efficienza IE3., Poli: a 3 poli, Corrente nominale d'impiego AC-3 380 V 400 V: Ie= 15.5 A, Corrente nominale d'impiego AC-1 corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz a giorno a 40 °C: Ith =Ie= 22 A, in custodia: Ith= 18 A, Corrente nominale d'impiego AC-1 Corrente termica convenzionale 1 poloa giorno: Ith= 50 A, in custodia: Ith= 45 A, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-3 220V 230V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 7 kW, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-4 220V 230V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW, Combinabile con contatto ausiliario: DILA-XHI(V).., Equipaggiamento contatti NC = norm. chiuso: 1 contatto NC, Note: Organi di contatto secondo EN 50012., con contatto specchio., Tipo di corrente AC/DC: Comando in corrente alternata
