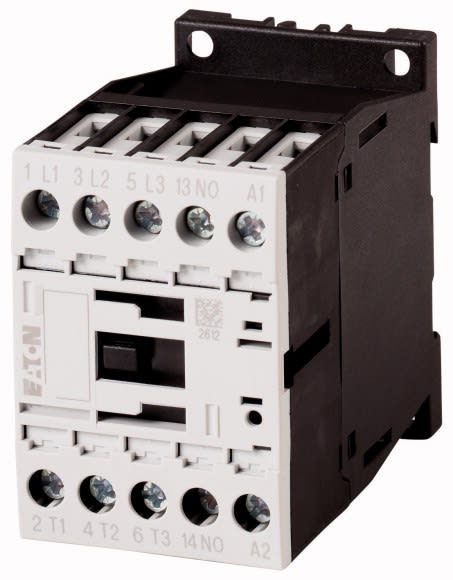

EATON - EAO276702 DILM9-10(*V50HZ) CONT.POT. 4KW 1NA

EATON

copia

copia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Tensione nominale di comando Us 50Hz AC - 24...600 V

  • Tensione nominale di comando Us 60Hz AC - 0...0 V

  • Tensione nominale di comando Us DC - 0...0 V

  • Tipo di tensione per l'azionamento - AC

  • Numero di contatti principali NC - 0

Confezione

  • 10 PZ

EAN

8001021147714

Codice prodotto

EAO276702

Cod. produttore

276702

Produttore

EAO

Tensione nominale di comando Us 50Hz AC

24...600 V

Tensione nominale di comando Us 60Hz AC

0...0 V

Tensione nominale di comando Us DC

0...0 V

Tipo di tensione per l'azionamento

AC

Numero di contatti principali NC

0

Numero di contatti principali NO

3

Tipo di connessione al circuito di corrente principale

Connessione a vite

Corrente nominale di esercizio Ie in AC-1, 400 V

22 A

Corrente nominale di esercizio Ie in AC-3, 400 V

9 A

Potenza di esercizio nominale in AC-3, 400 V

4 kW

Corrente nominale di esercizio Ie in AC-4, 400 V

6 A

Potenza nominale di esercizio Ie in AC-4, 400 V

2.5 kW

Potenza di esercizio nominale NEMA

3.7 kW

Numero di contatti ausiliari NO

1

Numero di contatti ausiliari NC

0

Adatto per montaggio modulare

no

Contattore di potenza, Applicazione: Contattore di potenza per motori, Contattori di potenza fino a 170 A, 3 poli, Categoria d'uso: AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza, AC-3: Motori a gabbia: avviare, disinserire durantela corsa, AC-4: Motori a gabbia: avviare, freni elettrici a controcorrente, inversione, movimenti a impulso, Tipi di collegamento: Morsetti a vite, Nota: Utilizzabile anche per motori della classe di efficienza IE3, Poli: a 3 poli, Corrente nominale d'impiego AC-3 380 V 400 V: Ie= 9 A, Corrente nominale d'impiego AC-1 corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz a giorno a 40 °C: Ith =Ie= 22 A, in custodia: Ith= 18 A, Corrente nominale d'impiego AC-1 Corrente termica convenzionale 1 polo a giorno: Ith= 50 A, in custodia: Ith= 45 A, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-3 220V 230V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-4 220V 230V: P= 1.5 kW, 380 V 400 V: P= 2.5 kW, 660 V 690 V: P= 3.6 kW, Combinabile con contatto ausiliario: DILM32-XHI.., DILA-XHI(V).., Equipaggiamento contatti NA = norm. aperto: 1 contatto NA, Note: Organi di contatto secondo EN 50012., Tipo di corrente AC/DC: Comando in corrente alternata
