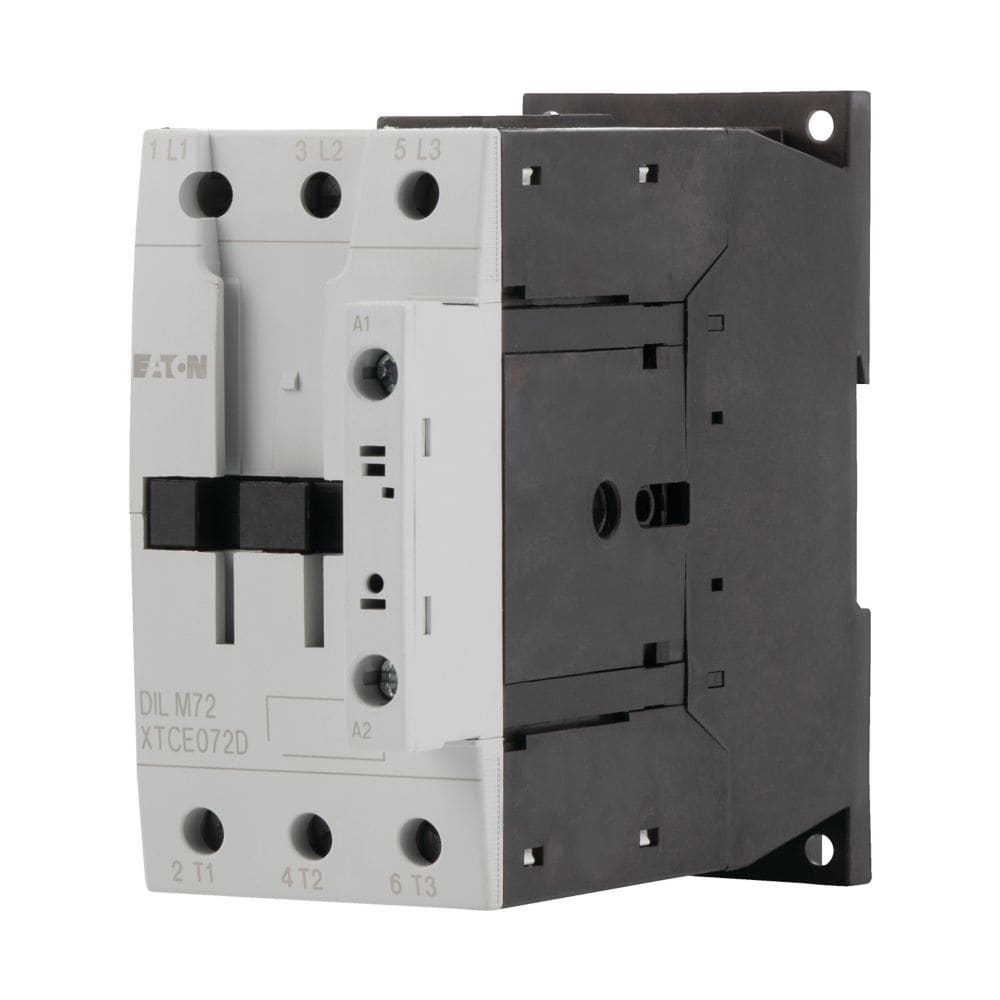

EATON - EAO109200 DILM72(220V50/60HZ) CONT.POT 37KW

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Tensione nominale di comando Us 50Hz AC - 220...220 V
Tipo di tensione per l'azionamento - AC
Potenza di esercizio nominale in AC-3, 400 V - 37 kW
Tensione nominale di comando Us DC - 0...0 V
Corrente nominale di esercizio Ie in AC-1, 400 V - 98 A

Confezione

1 PZ

EAN

4015081088201

Codice prodotto

EAO109200

Cod. produttore

109200

Produttore

EAO

Tensione nominale di comando Us 50Hz AC:

220...220 V

Tipo di tensione per l'azionamento:

Potenza di esercizio nominale in AC-3, 400 V:

37 kW

Tensione nominale di comando Us DC:

0...0 V

Corrente nominale di esercizio Ie in AC-1, 400 V:

98 A

Potenza nominale di esercizio Ie in AC-4, 400 V:

12 kW

Adatto per montaggio modulare:

Tipo di connessione al circuito di corrente principale:

Connessione a vite

Potenza di esercizio nominale NEMA:

37 kW

Numero di contatti principali NO:

Tensione nominale di comando Us 60Hz AC:

220...220 V

Numero di contatti ausiliari NO:

Numero di contatti principali NC:

Corrente nominale di esercizio Ie in AC-3, 400 V:

72 A

Numero di contatti ausiliari NC:

Corrente nominale di esercizio Ie in AC-4, 400 V:

25 A

Contattore di potenza, Applicazione: Contattore di potenza per motori, Contattori di potenza fino a 170 A, 3 poli, Categoria d'uso: AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza, AC-3: Motori a gabbia: avviare, disinserire durantela corsa, AC-4: Motori a gabbia: avviare, freni elettrici a controcorrente, inversione, movimenti a impulso, Tipi di collegamento: Morsetti a vite, Nota: Non adatto per motori della classe di efficienza IE3., Poli: a 3 poli, Corrente nominale d'impiego AC-3 380 V 400 V: Ie= 72 A, Corrente nominale d'impiego AC-1 corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz a giorno a 40 °C: Ith =Ie= 98 A, in custodia: Ith= 72 A, Corrente nominale d'impiego AC-1 Corrente termica convenzionale 1 polo agiorno: Ith= 200 A, in custodia: Ith= 180 A, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-3 220V 230V: P= 22 kW, 380 V 400 V: P= 37 kW, 660 V 690 V: P= 35 kW, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-4 220V 230V: P= 7 kW, 380 V 400 V: P= 12 kW, 660 V 690 V: P= 17 kW, Combinabile con contatto ausiliario: DILM150-XHI(V).., DILM1000-XHI(V).., Note: Organi di contatto secondo EN 50012., Prestare attenzione alla durata elettrica., Tipo di corrente AC/DC: Comando in corrente alternata
