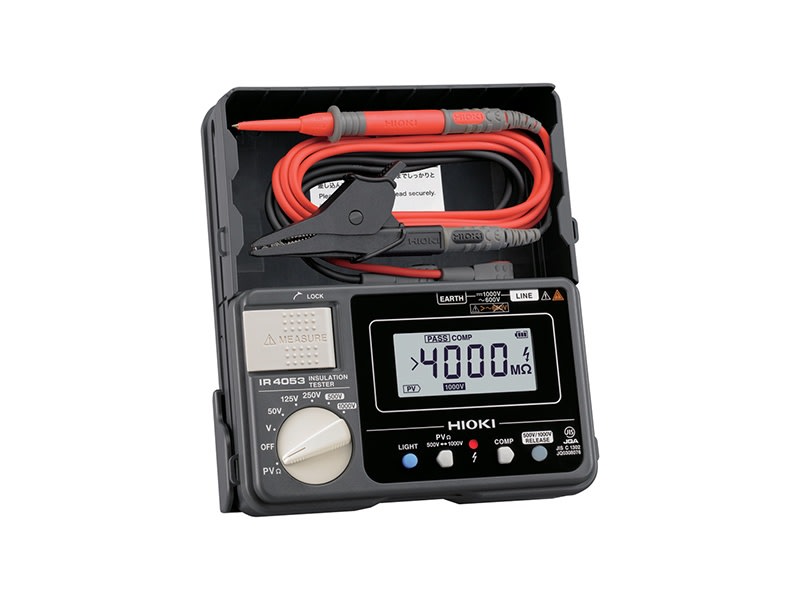

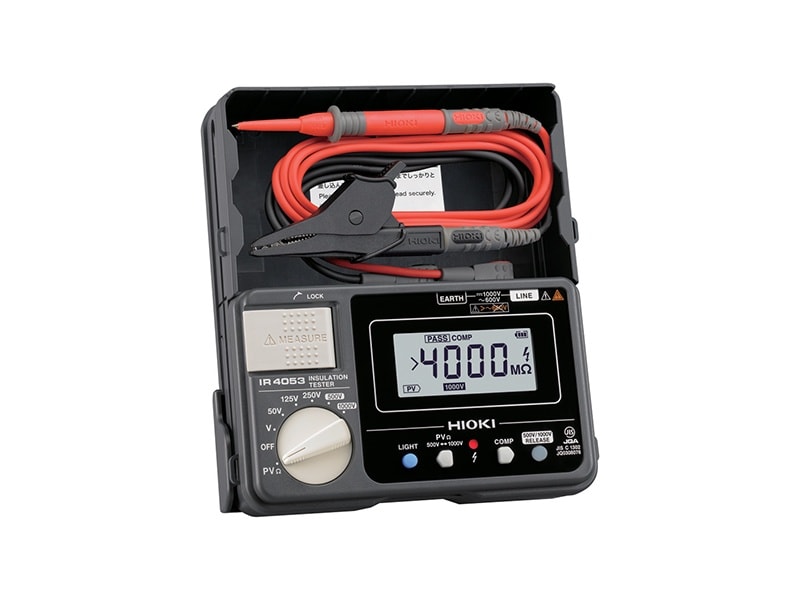

ASITA - ASIIR4053-10 MISURATORE D ISOLAMENTO DIGITALE
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Indicazione / Visualizzazione - Digitale
Grafico a barre analogico - no
Alimentazione - Batteria
Display LC retroilluminato - sì
Range resistenza di isolamento misurabile - 0.2...4000 MOhm
Confezione
1 PZ
EAN
8033075699642
Codice prodotto
ASIIR4053-10
Cod. produttore
IR4053-10
Produttore
ASI
Indicazione / Visualizzazione
Digitale
Grafico a barre analogico
no
Alimentazione
Batteria
Display LC retroilluminato
sì
Range resistenza di isolamento misurabile
0.2...4000 MOhm
Tensione di prova nominale 100 V
no
Tensione di prova nominale 250 V
sì
Tensione di prova nominale 500 V
sì
Tensione di prova nominale 1000 V
sì
Tensione nominale di test di isolamento 2500 V
no
Tensione nominale di test di isolamento 5000 V
no
Tensione di prova nominale 10 kV
no
Tensione di prova nominale 15 kV
no
Tensione nominale di test di isolamento regolabile
no
Tensione di prova nominale regolabile con funzione rampa
no
Misura per basse resistenze
no
Misura della tensione
sì
Test per limitatori di tensione
no
Memoria dei valori misurati
no
Riconoscimento di tensioni parassite in stato OFF
sì
Memoria misura più recente (HOLD)
sì
Interfaccia
no
Misuratore della resistenza di isolamento dedicato alle verifiche di isolamento di pannelli e stringhe fotovoltaiche. Tramite IR4053-10 è possibile identificare con rapidità e certezza quali di questi componenti pongono in “allarme isolamento” gli inverter e quali di essi stanno degradando il loro grado di isolamento elettrico. Il metodo di prova utilizzato è conforme a quanto definito dal capitolo 5.4.7 della norma CEI EN 62446 con METODO 1: “Due prove, una prova tra il polo positivo e la terra ed una seconda prova tra il polo negativo e la terra”; pertanto le verifiche possono essere svolte alla luce del sole ed in presenza di tensione DC erogata da parte dei pannelli. IR4053-10 dispone di due tensioni di prova: 500V da utilizzare per le stringhe contensione nominale inferiore a 500Vdc e 1000V per le stringhe a tensione superiore fino a 1000Vdc. La funzione di voltmetro DC fino a 1000V consente di determinare a colpo d’occhio quale sia la portata di misura da selezionare. In aggiunta, per rendere i test ancora più immediati e veloci, lo strumento incorpora la funzione comparatore con esito PASS o FAIL così da non dover necessariamente leggere su display il valore di resistenza di isolamento misurato. IR4053/10 può essere utilizzato anche per la misura della resistenza di isolamento “convenzionale” su impianti/apparati/componenti per linee in alternata AC, con 5 tensioni di prova programmabili: 50/125/250/500/1000V.
