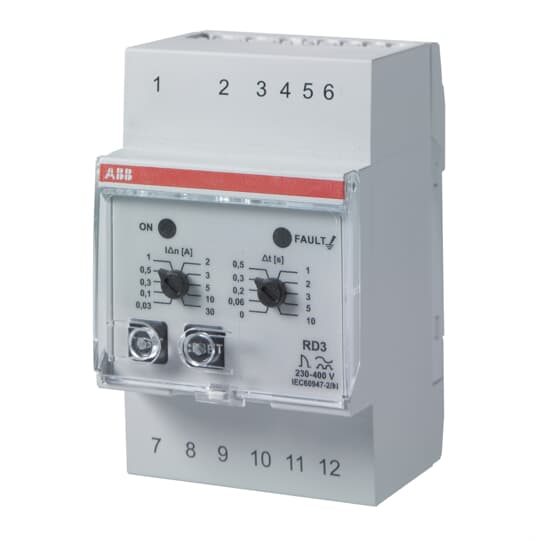

ABB SPA - ABBJ427348 RD3 RELE DIFF. ELETTRONICO
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Tipo di collegamento elettrico - Connessione a vite
Con morsetti estraibili - no
Funzione - Per reti miste
Tipo di tensione di alimentazione - AC
Tensione di alimentazione in corrente alternata (AC) 50 Hz - 230...400 V
Confezione
1 PZ
EAN
8012542734833
Codice prodotto
ABBJ427348
Cod. produttore
J427348
Produttore
ABB
Tipo di collegamento elettrico
Connessione a vite
Con morsetti estraibili
no
Funzione
Per reti miste
Tipo di tensione di alimentazione
AC
Tensione di alimentazione in corrente alternata (AC) 50 Hz
230...400 V
Tensione di alimentazione in corrente alternata (AC) 60 Hz
230...400 V
Tensione di alimentazione in corrente continua (DC)
400...400 V
Tensione misurabile
230...400 V
Frequenza nominale di funzionamento
50...60 Hz
Valore regolabile della corrente di intervento 1
500...500 mA
Valore regolabile della corrente di intervento 2
500...500 mA
Min. ritardo all'eccitazione
0 s
Max. ritardo all'eccitazione
10 s
Indicatore corrente differenziale
sì
Possibilità di memorizzare gli errori
no
Numero di contatti NC
0
Numero di contatti NO
0
Numero di contatti di scambio
1
Larghezza
52.8 mm
Altezza
85 mm
Profondità
65 mm
Il relè differenziale RD3 segnala il proprio stato attraverso una barra indicatrice LED e tramite due contatti in uscita. Quando il valore della corrente differenziale rilevata dal trasformatore toroidale è superiore alla soglia IΔn, il relé RD3 provoca l’apertura dell’interruttore automatico a cui è collegato attraverso una bobina di sgancio. E’ possibile ripristinare la funzionalità del dispositivo agendo direttamente sul tasto di reset posto sul pannello frontale oppure, da remoto, collegando gli appositi morsetti come indicato nelle sottostanti figure.
