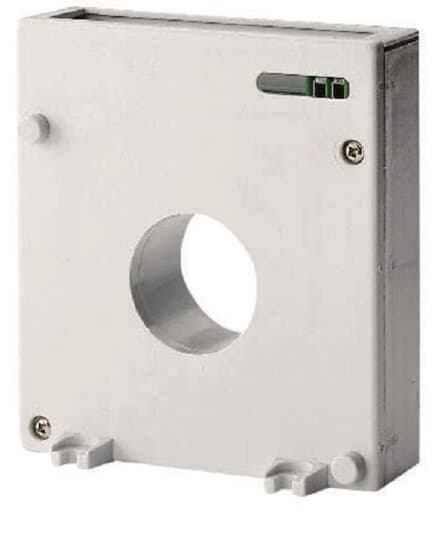

ABB SPA - ABBEG 311 3 TR 3 TRASFORMATORE TOROIDALE 80MM

ABB SPA
copiacopia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Tipologia - Trasformatore di corrente

  • Corrente nominale primaria In - 100 A

  • Fattore di limitazione sovracorrente - FS 5

  • Tarato -

  • Con protezione dal contatto -

Confezione

  • 1 PZ

EAN

8012542020509

Codice prodotto

ABBEG 311 3

Cod. produttore

EG 311 3

Produttore

ABB

Tipologia:

Trasformatore di corrente

Corrente nominale primaria In:

100 A

Fattore di limitazione sovracorrente:

FS 5

Tarato:

Con protezione dal contatto:

Apertura in altezza:

160...160 mm

Apertura in larghezza:

160...160 mm

Diametro dell'apertura:

110 mm

Fissaggio a scatto:

no

Con guida in rame:

no

Collegamento secondario:

Raccordo a vite

Numero di ingressi primari:

1

Trasformatore toroidale esterno che, insieme al relè differenziale per installazione su pannello nei quadri elettrici di bassa tensione, realizza la funzione di protezione. Grazie alle elevate proprietà elettromagnetiche del suo nucleo di lamiera, il trasformatore agisce come sommatore delle correnti in linea rilevando anche i più lievi guasti verso terra. In caso di dispersioni nel circuito, il trasformatore produce un segnale su uno dei due avvolgimenti di cui è provvisto e lo invia al relè. Il relè a sua volta realizza diversi livelli di selettività con gli interruttori differenziali a valle del circuito: in particolare, la sensibilità può essere fissata tra 0,025 A e 25 A mentre il tempo di intervento può variare da 0,02 a 5 secondi. Nelle prove periodiche a cui è opportuno sottoporre il dispositivo, il relè invia un segnale elettronico di guasto verso terra all’avvolgimento secondario del trasformatore, che lo rileva e lo rimanda al relè per verificarne la tempestività ed efficacia di intervento controllando anche l’integrità dei collegamenti tra i due dispositivi.
