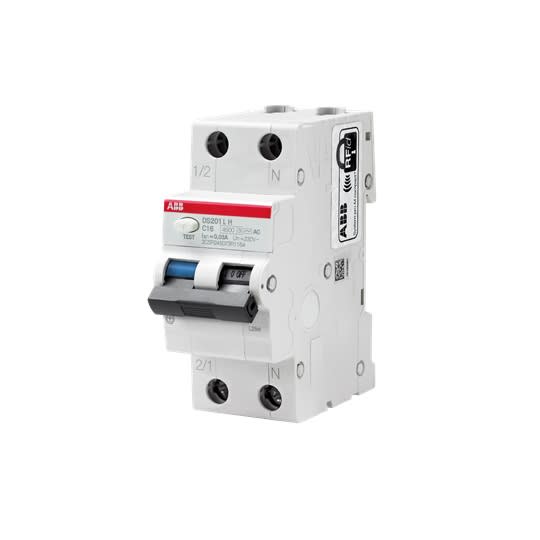

ABB SPA - ABBDS201LHC16AC30 DS201 L H INT.DIFF.MAGN.4,5KA 1P+N C16 A

Numero di poli (totale)

2

Numero di poli protetti

1

Tensione nominale

230 V

Tensione nominale di isolamento Ui

500 V

Resistenza di tensione ad impulso nominale Uimp

4 kV

Corrente nominale

16 A

Corrente di guasto nominale

0.03 A

Differenziale tipo

AC

Classe di limitazione

3

Potere di interruzione nominale secondo EN 61009

4.5 kA

Potere di interruzione nominale secondo IEC 60947-2

6 kA

Potere di interruzione nominale in cortocircuito secondo EN 61009-1

4.5 kA

Caratteristiche di spegnimento

Non ritardato

Resistenza agli scatti intempestivi (sovratensioni di picco)

0.25 kA

Tipo di tensione

AC

Frequenza

50 Hz

Caratteristica di intervento

C

Con neutro

sì

Con dispositivo di bloccaggio

sì

Categoria di sovratensione

3

Grado di inquinamento

2

Temperatura ambiente durante il funzionamento

-5...55 °C

Larghezza in numero di moduli

2

Profondità di incasso

69 mm

Installabile a incasso

no

Protezione contro avviamento intempestivo

no

Grado di protezione (IP)

IP2X

Sezione conduttore monofilo (rigido) collegabile

25...25 mm²

Sezione conduttore multifilo (semirigido) collegabile

1...25 mm²
