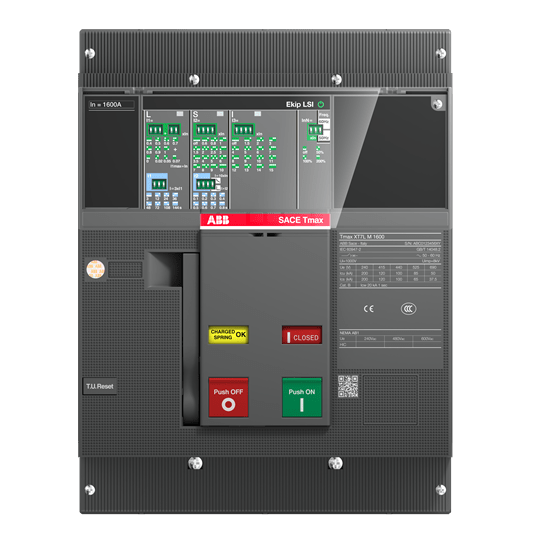

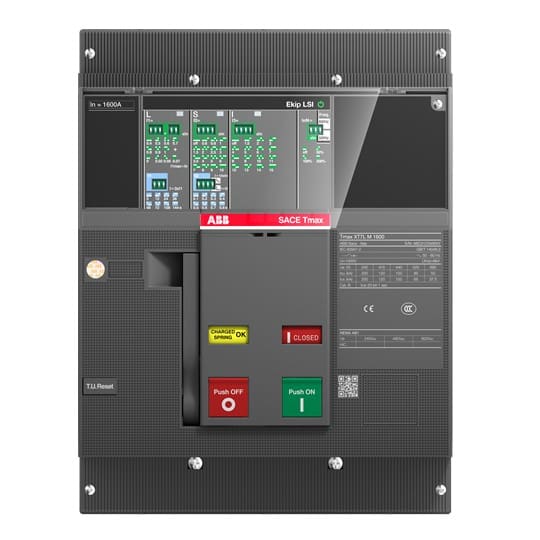

ABB SPA - ABB1SDA103395R1 XT7H M 1000 EKIP DIP LS/I 1000A 3P FF UL - 1SDA103395R1

Corrente nominale permanente Iu:

1000 A

Tensione nominale:

600...600 V

Intervallo di regolazione sganciatore di sovraccarico:

400...1000 A

Intervallo di regolazione dell'attivatore di corto circuito con ritardo breve:

1000...10000 A

Intervallo di regolazione dell'attivatore di corto circuito non ritardato:

1000...10000 A

Potenza dissipata:

37 W

Tipologia costruttiva dell'apparecchio:

Apparecchio da incasso, tecnica a installazione fissa

Protezione dalle dispersioni a terra integrata:

no

Tipo di collegamento circuito elettrico principale:

Raccordo a bullone

Adatto per montaggio su guida a cappello:

no

Montaggio su guida a DIN opzionale:

no

Numero di contatti ausiliari, normalmente chiusi:

0

Numero di contatti ausiliari, normalmente aperto:

0

Numero di contatti ausiliari, di scambio:

0

Segnalatore di intervento presente:

no

Con sganciatore di minima tensione integrato:

no

Numero di poli:

3

Posizione del collegamento per circuito elettrico principale:

Davanti

Tipologia di azionamento:

Manetta

Apparecchio completo con unità di sicurezza:

sì

Azionamento a motore integrato:

no

Azionamento a motore opzionale:

sì

Grado di protezione (IP):

IP20
