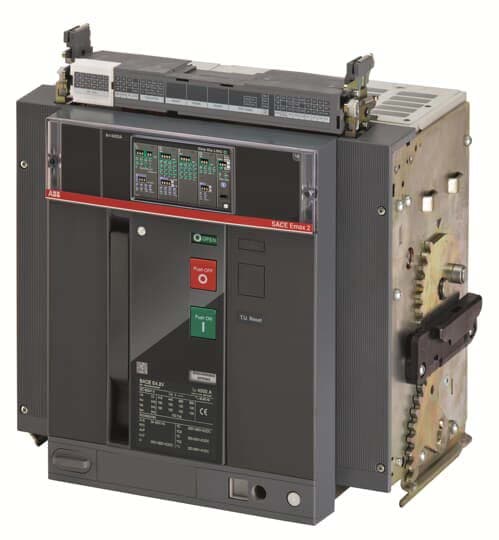

ABB SPA - ABB1SDA072491R1 E4.2N 3200 EKIP DIP LI 3P WMP - 1SDA072491R1

Corrente nominale permanente Iu:

3200 A

Corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz:

66 kA

Numero di poli:

3

Intervallo di regolazione sganciatore di sovraccarico:

1280...3200 A

Tipologia costruttiva dell'apparecchio:

Apparecchio da incasso, tecnica a innesto

Tipo di collegamento circuito elettrico principale:

Connessione attraverso parte del telaio separata

Tensione nominale:

690...690 V

Intervallo di regolazione dell'attivatore di corto circuito non ritardato:

4800...48000 A

Protezione dalle dispersioni a terra integrata:

no

Adatto per montaggio su guida a cappello:

no

Montaggio su guida a DIN opzionale:

no

Numero di contatti ausiliari, normalmente chiusi:

0

Numero di contatti ausiliari, normalmente aperto:

0

Numero di contatti ausiliari, di scambio:

4

Segnalatore di intervento presente:

sì

Con sganciatore di minima tensione integrato:

no

Posizione del collegamento per circuito elettrico principale:

Connessione attraverso parte del telaio separata

Tipologia di azionamento:

Pulsante

Apparecchio completo con unità di sicurezza:

sì

Azionamento a motore integrato:

no

Azionamento a motore opzionale:

sì

Grado di protezione (IP):

IP30

Potenza dissipata:

743 W
