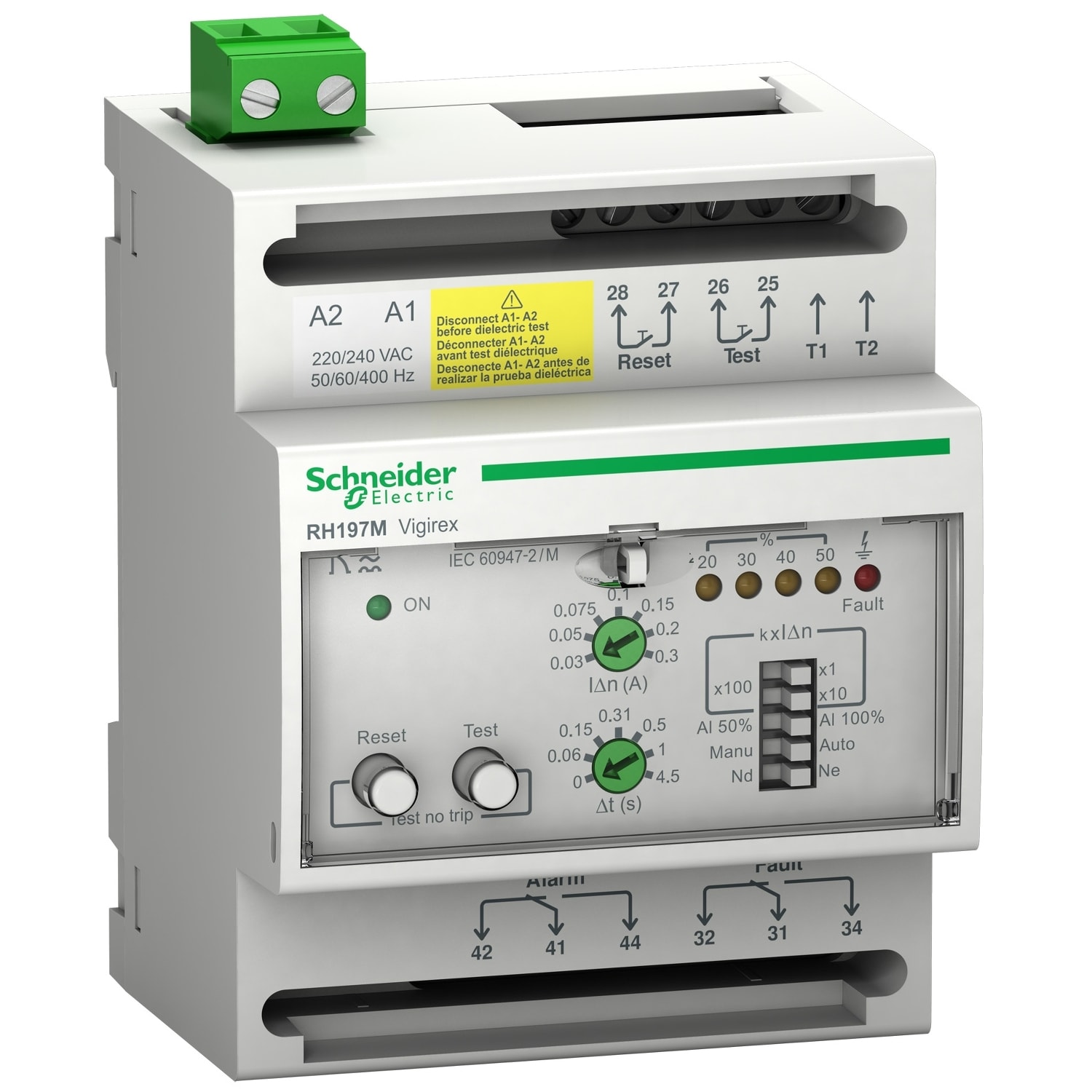

SCHNEIDER ELECTRIC - SNR56517 VIGIREX RH197M 220/240 VCA

RH197M è un relè di protezione differenziale per montaggio su guida DIN. Protegge da contatti diretti o indiretti, pericoli di incendio e motori. Misura la corrente differenziale in un impianto elettrico attraverso il toroide associato. Fa scattare l'interruttore di circuito associato quando viene superata la corrente di funzionamento residua impostata. La tensione di esercizio è compresa tra 220 V CA e 240 V CA a 50/60 Hz. La sensibilità della corrente è selezionabile con 19 soglie da 30 mA a 30 A. Il ritardo è selezionabile con 7 impostazioni da istantanee a 4,5 s. L'allarme è impostato da Dip switch a 50% o 100% di IDn. Un selettore sceglie tra reset manuale locale o reset automatico dopo risoluzione di un guasto. La tensione del sistema di distribuzione monitorata è fino a 1000 V CA a 50/60/400 Hz. È installato su una guida DIN all'interno di un quadro e il grado di protezione è IP40. Deve essere associato a un toroide compatibile Schneider Electric.
