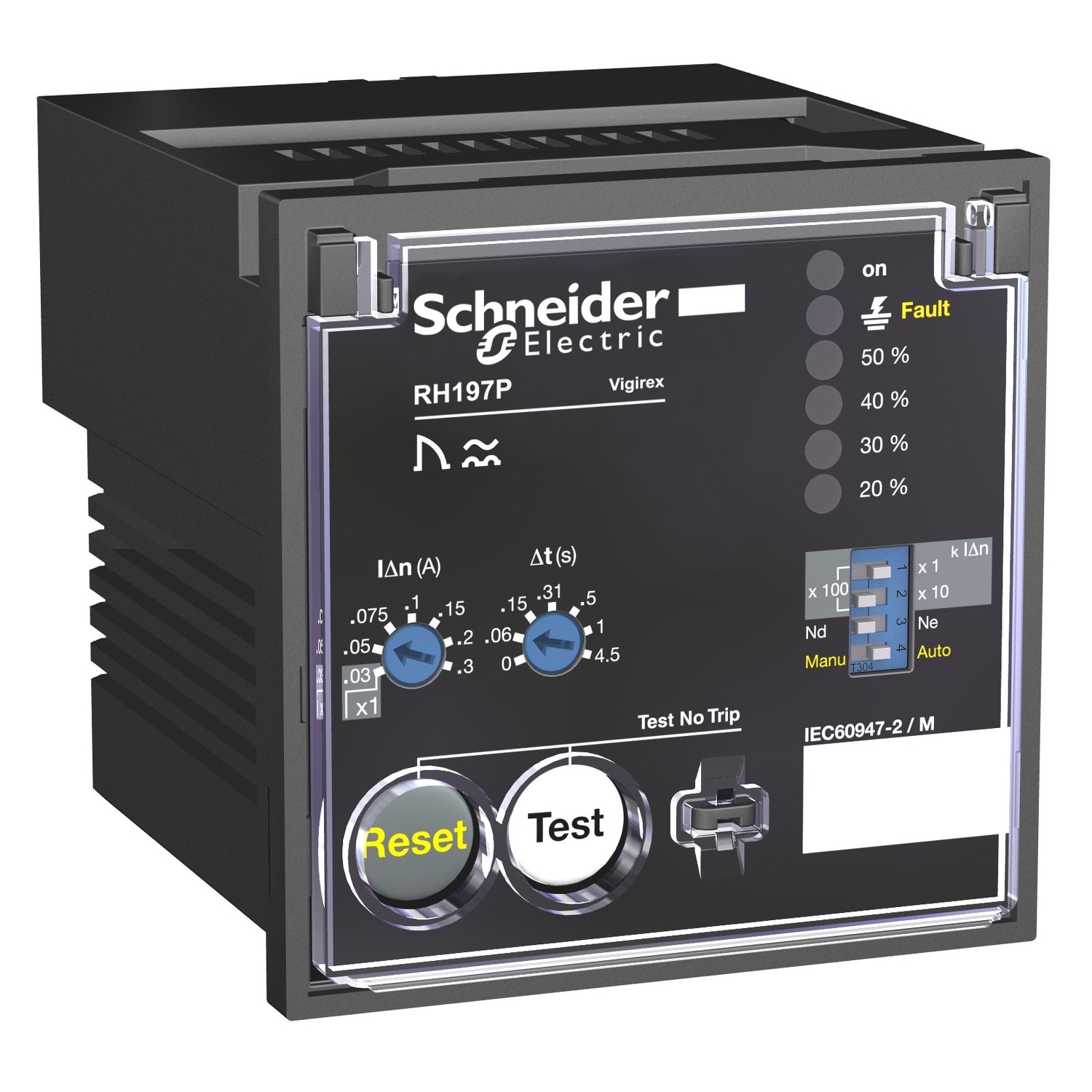

SCHNEIDER ELECTRIC - SNR56507 Erdschlussrelais RH197p, 0,03-30A, 0-4,5 - 56507

Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen

Haupteigenschaften

Funktion - für Wechselstromnetze
Ansprechwert Stromstärke 1 - 0.03...30 mA
Ausführung des elektrischen Anschlusses - Klammeranschluss
Mit abnehmbaren Klemmen - nein
Spannungsart der Versorgungsspannung - AC

Packung

1 ST

Grüne Produktbewertung

CO2-Fußabdruck von Produkten

50 kg CO₂-Äquivalent

Lieferantenerklärung

EAN

3303430565079

Artikelnummer

SNR56507

Herstellernummer

56507

Hersteller

SNR

Funktion:

für Wechselstromnetze

Ansprechwert Stromstärke 1:

0.03...30 mA

Ausführung des elektrischen Anschlusses:

Klammeranschluss

Mit abnehmbaren Klemmen:

nein

Spannungsart der Versorgungsspannung:

Versorgungsspannung AC 50 Hz:

220...240 V

Min. einstellbare Ansprechverzögerungszeit:

0 s

Max. zulässige Ansprechverzögerungszeit:

4.82 s

Anzeige des Differenzstroms:

nein

Fehlerspeicherung möglich:

nein

Anzahl der Kontakte als Öffner:

Anzahl der Kontakte als Schließer:

Anzahl der Kontakte als Wechsler:

Breite:

72 mm

Höhe:

72 mm

Tiefe:

92 mm

Externe Stromversorgung erforderlich:

Versorgungsspannung AC 60 Hz:

220...240 V

Spannungsmessbereich:

0...1000 V

Bemessungsbetriebsfrequenz:

50...400 Hz

Strommessbereich:

0.015...60 mA

Spannungsart der Betriebsspannung:

Betriebsspannung AC 50 Hz:

220...240 V

Betriebsspannung AC 60 Hz:

220...240 V

Bemessungsschaltstrom:

8 A

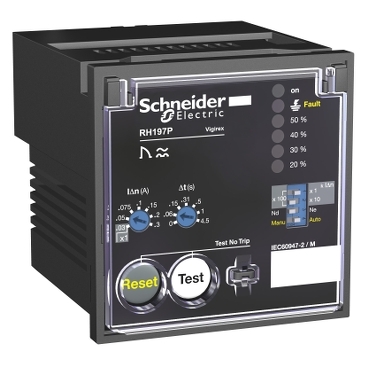

RH197P is a front panel mounting residual current protection relay. It protects against people direct or indirect contact, property fire hazards and motors. It measures the earth leakage current in an electrical installation via its associated toroid. Ittrips the associated circuit breaker when the set residual operation current is overrun. The operational supply voltage is from 220 VAC to 240 VAC 50/60Hz. The current sensitivity is selectable with 19 thresholds from 30 mA to 30 A. The time delay is selectable with 7 settings from instantaneous to 4.5s. The alarm is set by Dip switch at 50% of IDn. A switch make the selection between local manual reset or automatic reset after a fault clearance. The monitored distribution system voltage is up to 1000 VAC 50/60/400 Hz. It is installed on a front panel switchboard and the protection degree is IP40. It must be associated with a compatible Schneider Electric toroid.
