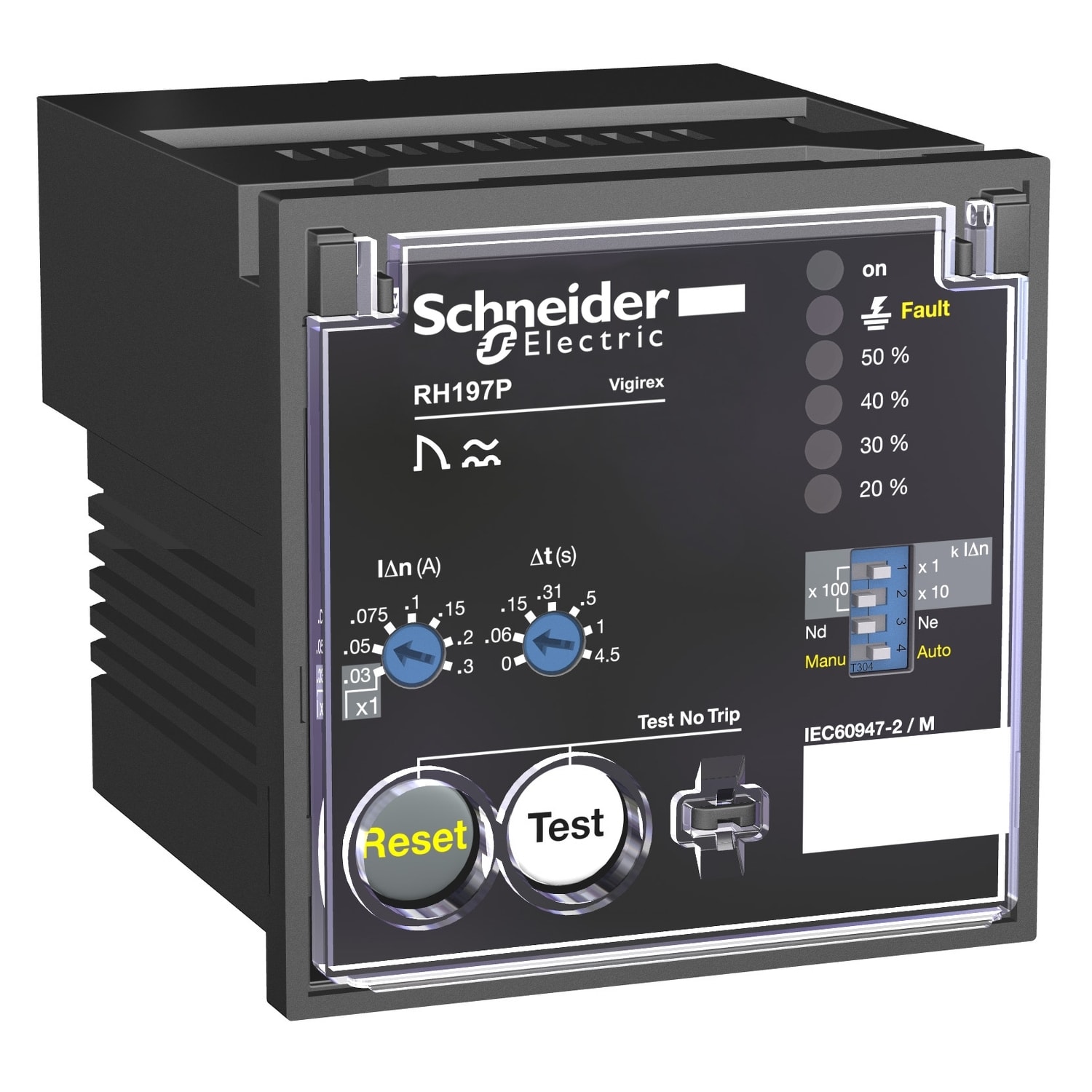

SCHNEIDER ELECTRIC - SNR56506 VIGIREX RH197P 110/130 VCA - 56506

Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen

Haupteigenschaften

Funktion - für Wechselstromnetze
Ansprechwert Stromstärke 1 - 0.03...30 mA
Ausführung des elektrischen Anschlusses - Klammeranschluss
Mit abnehmbaren Klemmen - nein
Spannungsart der Versorgungsspannung - AC

Packung

1 ST

Grüne Produktbewertung

CO2-Fußabdruck von Produkten

50 kg CO₂-Äquivalent

Lieferantenerklärung

EAN

3303430565062

Artikelnummer

SNR56506

Herstellernummer

56506

Hersteller

SNR

Funktion:

für Wechselstromnetze

Ansprechwert Stromstärke 1:

0.03...30 mA

Ausführung des elektrischen Anschlusses:

Klammeranschluss

Mit abnehmbaren Klemmen:

nein

Spannungsart der Versorgungsspannung:

Versorgungsspannung AC 50 Hz:

110...130 V

Min. einstellbare Ansprechverzögerungszeit:

0 s

Max. zulässige Ansprechverzögerungszeit:

4.82 s

Anzeige des Differenzstroms:

nein

Fehlerspeicherung möglich:

nein

Anzahl der Kontakte als Öffner:

Anzahl der Kontakte als Schließer:

Anzahl der Kontakte als Wechsler:

Breite:

72 mm

Höhe:

72 mm

Tiefe:

92 mm

Externe Stromversorgung erforderlich:

Versorgungsspannung AC 60 Hz:

110...130 V

Spannungsmessbereich:

0...1000 V

Bemessungsbetriebsfrequenz:

50...400 Hz

Strommessbereich:

0.015...60 mA

Spannungsart der Betriebsspannung:

Betriebsspannung AC 50 Hz:

110...130 V

Betriebsspannung AC 60 Hz:

110...130 V

Bemessungsschaltstrom:

8 A

RH197P è un relè di protezione differenziale per montaggio su pannello anteriore. Protegge da contatti diretti o indiretti, pericoli di incendio e motori. Misura la corrente differenziale in un impianto elettrico attraverso il toroide associato. Fa scattare l'interruttore di circuito associato quando viene superata la corrente di funzionamento residua impostata. La tensione di esercizio è compresa tra 110VAC e 130VAC a 50/60Hz. La sensibilità della corrente è selezionabile con 19 soglie da 30 mA a 30 A. Il ritardo è selezionabile con 7 impostazioni da istantanee a 4,5 s. L'allarme è impostato dal Dip switch al 50% di IDn. Un selettore sceglie tra reset manuale locale o reset automatico dopo risoluzione di un guasto. La tensione del sistema di distribuzione monitorata è fino a 1000 V CA a 50/60/400 Hz. È installato su un quadro del pannello anteriore e il grado di protezione è IP40. Deve essere associato a un toroide compatibile Schneider Electric.
