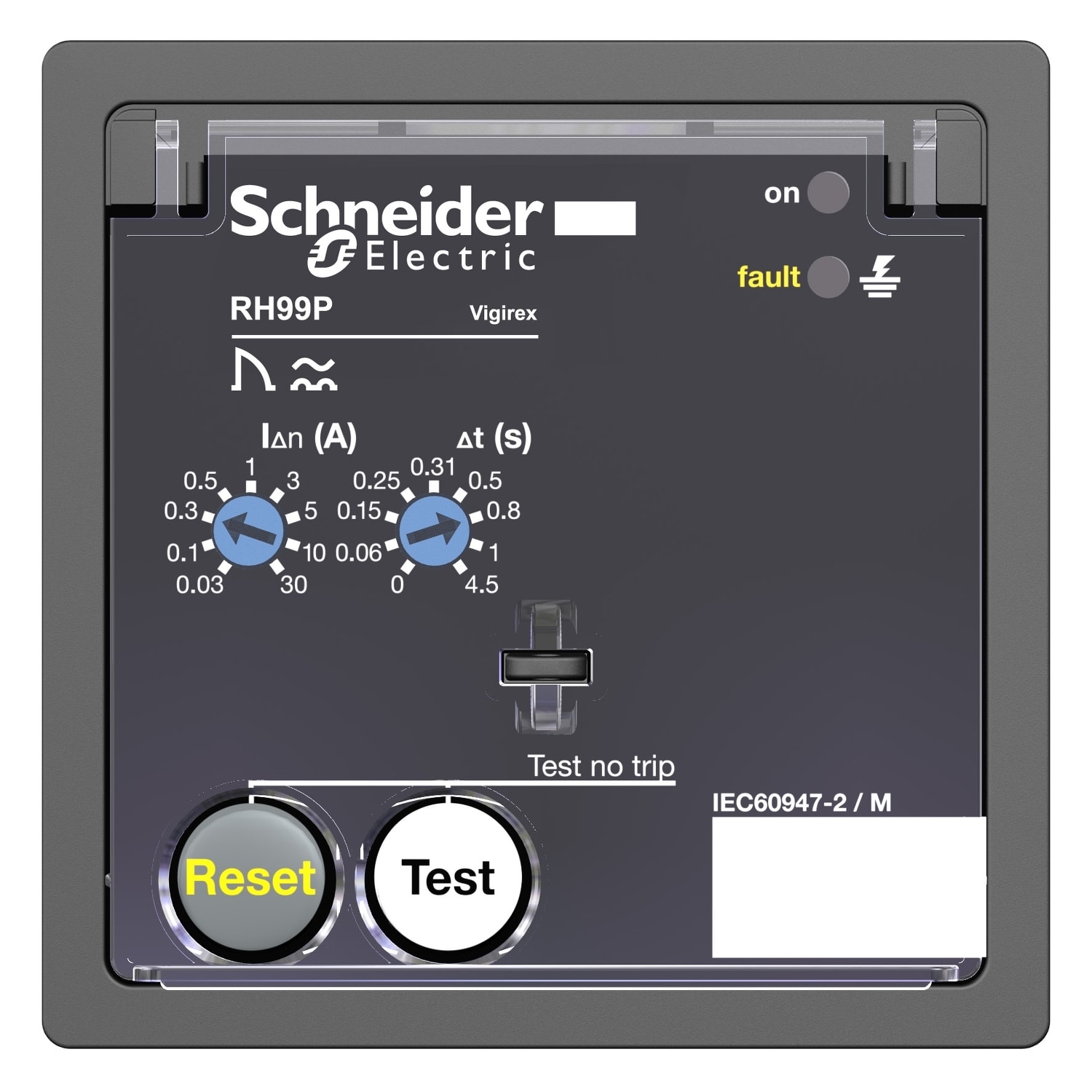

SCHNEIDER ELECTRIC - SNR56292 residual current monitoring relay, Vigir

RH99P è un relè di monitoraggio della corrente residua con montaggio su guida DIN. Monitora le perdite di isolamento elettrico a causa dell'invecchiamento dei cavi o delle estensioni nell'installazione. Misura la corrente differenziale in un impianto elettrico attraverso il toroide associato. Il relè emette un segnale di controllo quando la soglia operativa della corrente residua viene superata. La tensione di esercizio è compresa tra 110VAC e 130VAC a 50/60Hz. La sensibilità della corrente è selezionabile con 9 soglie da 30 mA a 30 A. Il ritardo è selezionabile con 9 impostazioni da istantanee a 4,5 s. È previsto un reset automatico dopo l'eliminazione di un guasto. La tensione del sistema di distribuzione monitorata è fino a 1000 V CA a 50/60/400 Hz. Èinstallato su un quadro del pannello anteriore e il grado di protezione è IP40. Deve essere associato a un toroide compatibile Schneider Electric.
