SCHNEIDER ELECTRIC - SNR56290 VIGIREX RH99P 12/24VCA 12/48VCC R.A - 56290

Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen

Haupteigenschaften

Ausführung des elektrischen Anschlusses - Klammeranschluss
Mit abnehmbaren Klemmen - nein
Funktion - für gemischte Netze
Externe Stromversorgung erforderlich - ja
Spannungsart der Versorgungsspannung - AC/DC

Packung

1 ST

Grüne Produktbewertung

CO2-Fußabdruck von Produkten

49 kg CO₂-Äquivalent

Lieferantenerklärung

EAN

3303430562900

Artikelnummer

SNR56290

Herstellernummer

56290

Hersteller

SNR

Ausführung des elektrischen Anschlusses:

Klammeranschluss

Mit abnehmbaren Klemmen:

nein

Funktion:

für gemischte Netze

Externe Stromversorgung erforderlich:

Spannungsart der Versorgungsspannung:

AC/DC

Versorgungsspannung AC 50 Hz:

12...24 V

Versorgungsspannung AC 60 Hz:

12...24 V

Versorgungsspannung DC:

12...48 V

Spannungsmessbereich:

0...1000 V

Bemessungsbetriebsfrequenz:

50...400 Hz

Strommessbereich:

0.015...60 mA

Ansprechwert Stromstärke 1:

0.03...30 mA

Min. einstellbare Ansprechverzögerungszeit:

0 s

Max. zulässige Ansprechverzögerungszeit:

4.82 s

Anzeige des Differenzstroms:

nein

Fehlerspeicherung möglich:

nein

Anzahl der Kontakte als Öffner:

Anzahl der Kontakte als Schließer:

Anzahl der Kontakte als Wechsler:

Spannungsart der Betriebsspannung:

AC/DC

Betriebsspannung AC 50 Hz:

12...24 V

Betriebsspannung AC 60 Hz:

12...24 V

Betriebsspannung DC:

12...48 V

Bemessungsschaltstrom:

8 A

Breite:

72 mm

Höhe:

72 mm

Tiefe:

78 mm

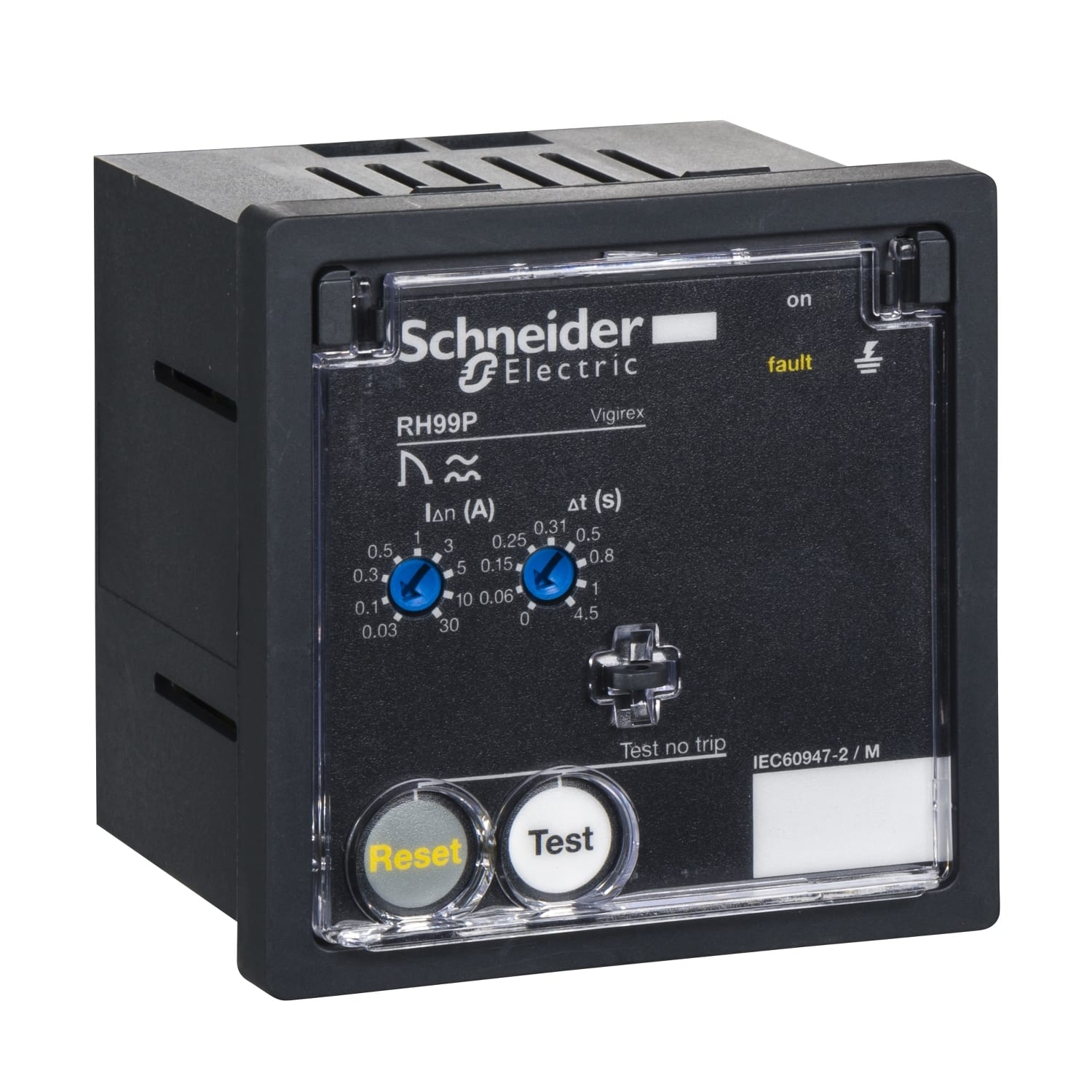

RH99P è un relè di monitoraggio della corrente residua con montaggio su guida DIN. Monitora le perdite di isolamento elettrico a causa dell'invecchiamento dei cavi o delle estensioni nell'installazione. Misura la corrente differenziale in un impianto elettrico attraverso il toroide associato. Il relè emette un segnale di controllo quando la soglia operativa della corrente residua viene superata. La tensione di alimentazione operativa è compresa tra 12VDC e 24 V DC, o 12VAC a 48VAC 50/60Hz. La sensibilitàdella corrente è selezionabile con 9 soglie da 30 mA a 30 A. Il ritardo è selezionabile con 9 impostazioni da istantanee a 4,5 s. È previsto un reset automatico dopo l'eliminazione di un guasto. La tensione del sistema di distribuzione monitorata è fino a 1000 V CA a 50/60/400 Hz. È installato su un quadro del pannello anteriore e il grado di protezione è IP40. Deve essere associato a un toroide compatibile Schneider Electric.
