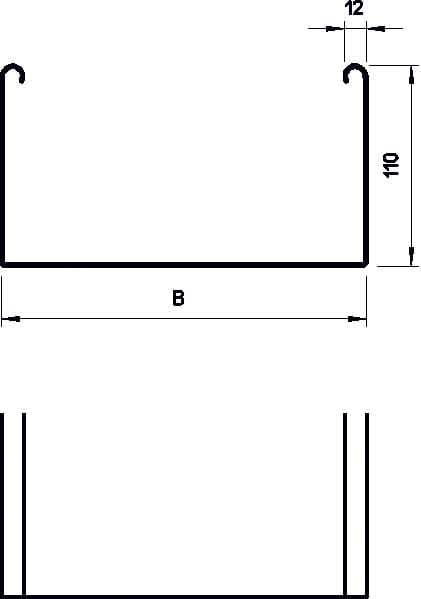

OBO BETTERMANN - OBO6063438 SKSU 120 FS PASSERELLA SKSU - 6063438

Höhe:

110 mm

Breite:

200 mm

Materialstärke:

1.5 mm

Länge:

3000 mm

Nutzbarer Querschnitt:

21800 mm²

Mit Oberteil:

nein

Seitenlochung:

nein

Montagelochung im Boden:

nein

NATO-Lochbild:

nein

Ausführung:

ohne Verbinder

Geeignet für Funktionserhalt:

nein

Werkstoff:

Stahl

Werkstoffgüte:

sonstige

Oberflächenschutz:

bandverzinkt
