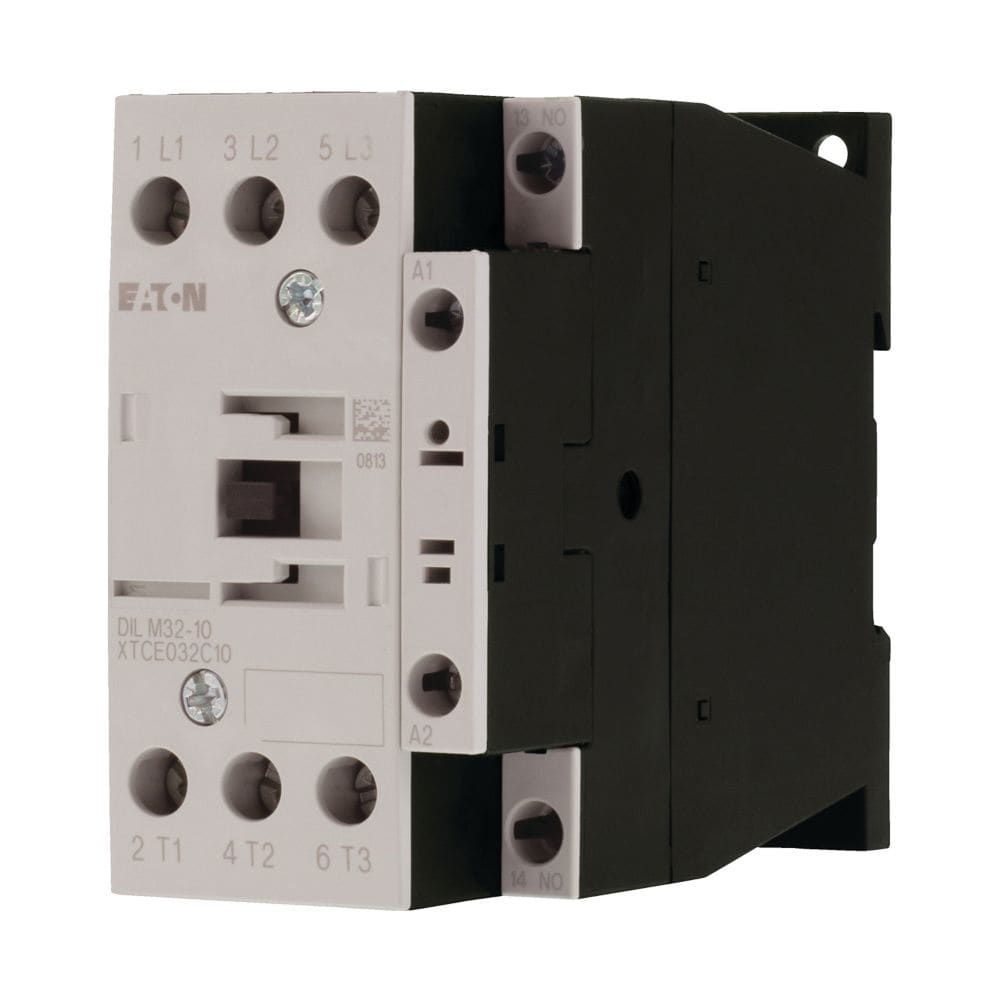

EATON - EAO277263 DILM32-10(415V50HZ,480V60HZ) CONT. 15KW

Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen

Haupteigenschaften

Bemessungssteuerspeisespannung Us bei AC 50 Hz - 415...415 V
Spannungsart zur Betätigung - AC
Bemessungsbetriebsleistung bei AC-3, 400 V - 15 kW
Bemessungssteuerspeisespannung Us bei DC - 0...0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V - 45 A

Packung

1 ST

EAN

4015082772635

Artikelnummer

EAO277263

Herstellernummer

277263

Hersteller

EAO

Bemessungssteuerspeisespannung Us bei AC 50 Hz:

415...415 V

Spannungsart zur Betätigung:

Bemessungsbetriebsleistung bei AC-3, 400 V:

15 kW

Bemessungssteuerspeisespannung Us bei DC:

0...0 V

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

45 A

Bemessungsbetriebsleistung bei AC-4, 400 V:

7 kW

Geeignet für Reiheneinbau:

nein

Anschlussart Hauptstromkreis:

Schraubanschluss

Bemessungsbetriebsleistung NEMA:

14.9 kW

Anzahl der Schließer als Hauptkontakte:

Bemessungssteuerspeisespannung Us bei AC 60 Hz:

480...480 V

Anzahl der Hilfskontakte als Schließer:

Anzahl der Öffner als Hauptkontakte:

Bemessungsbetriebsstrom Ie bei AC-3, 400 V:

32 A

Anzahl der Hilfskontakte als Öffner:

Bemessungsbetriebsstrom Ie bei AC-4, 400 V:

15 A

Betriebsspannung bei AC 50 Hz:

24...690 V

Betriebsspannung bei AC 60 Hz:

24...690 V

Breite:

45 mm

Höhe:

85 mm

Tiefe:

97 mm

Contattore di potenza, Applicazione: Contattore di potenza per motori, Contattori di potenza fino a 170 A, 3 poli, Categoria d'uso: AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza, AC-3: Motori a gabbia: avviare, disinserire durantela corsa, AC-4: Motori a gabbia: avviare, freni elettrici a controcorrente, inversione, movimenti a impulso, Tipi di collegamento: Morsetti a vite, Nota: Utilizzabile anche per motori della classe di efficienza IE3, Poli: a 3 poli, Corrente nominale d'impiego AC-3 380 V 400 V: Ie= 32 A, Corrente nominale d'impiego AC-1 corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz a giorno a 40 °C: Ith =Ie= 45 A, in custodia: Ith= 36 A, Corrente nominale d'impiego AC-1 Corrente termica convenzionale 1polo a giorno: Ith= 100 A, in custodia: Ith= 90 A, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-3 220V 230V: P= 10 kW, 380 V 400 V: P= 15 kW, 660 V 690 V: P= 17 kW, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-4 220V 230V: P= 4 kW, 380 V 400 V: P= 7 kW, 660 V 690 V: P= 10 kW, Combinabile con contatto ausiliario: DILM32-XHI.., DILA-XHI(V).., Equipaggiamento contatti NA = norm. aperto: 1 contatto NA, Note: Organi di contatto secondo EN 50012., Tipo di corrente AC/DC:Comando in corrente alternata
