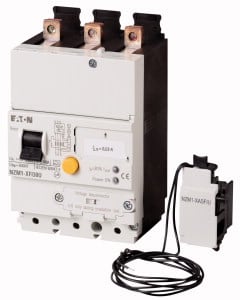

EATON - EAO104609 NZM1-XFI30U BL.DIF. 3P 100A 30MA SOTTOP.
Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen
Haupteigenschaften
Bemessungssteuerspeisespannung Us bei AC 50 Hz - 200...415 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz - 200...415 V
Bemessungssteuerspeisespannung Us bei DC - 0...0 V
Bemessungsfehlerstrom - 0.03...0.03 A
Max. Ansprechverzögerungszeit - 30 ms
Packung
1 ST
EAN
4015081044191
Artikelnummer
EAO104609
Herstellernummer
104609
Hersteller
EAO
Bemessungssteuerspeisespannung Us bei AC 50 Hz
200...415 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
200...415 V
Bemessungssteuerspeisespannung Us bei DC
0...0 V
Bemessungsfehlerstrom
0.03...0.03 A
Max. Ansprechverzögerungszeit
30 ms
Verzögerungszeit einstellbar
nein
Max. Bemessungsbetriebsspannung Ue
415 V
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Nach IEC/EN 60947-2 nicht UL/CSA approbiert. Eignung für die Verwendung in Drei- und Einphasensystemen. Pulsstromsensitiv nach Summenstromprinzip. Für 3- und 4-polige Leistungsschalter NZM1(-4) und Lasttrennschalter N1(-4). Netzspannungsabhängig Ue = 200 .. 415 V 50/60 Hz. BeiI ?n = 0.03 A: Verzögerungszeit t v immer fest auf 10ms eingestellt. Warnmeldung > 30 % I ?n durch gelbe LED. Ausgelöstmeldung durch max. 2 Hilfsschalter (HIAFI) nachrüstbar: S = M22-K01, Ö = M22-K10 werden über Reset-Kipphebel zurückgesetzt. Bei Verwendung der Ausgelösthilfsschalter im FI-Block arbeitet der Öffnerkontakt als Schließer und der Schließerkontakt als Öffner. Doppelkontakt nicht zulässig. Nicht in Kombination mit Isolierstoffgehäuse oder Hauptschalterbausatz für Seitenwandeinbau mit Montagewinkel. NZM1-XFI..R nicht in Kombination mit unterer Abdeckung NZM1-XUSA einsetzbar. NZM1-XFI..U nicht in Kombination mit Arbeits- oder Unterspannungsauslöser, voreilende Hilfsschalter. Bemessungsgrenzkurzschlussausschaltvermögen wird bestimmt durch angebauten NZM1, NS1. Bei Verwendung eines Lasttrennschalters N1 durch die zu verwendende Vorsicherung. Siehe Technische Daten. Verwendbar für: NZM1, N(S)1
