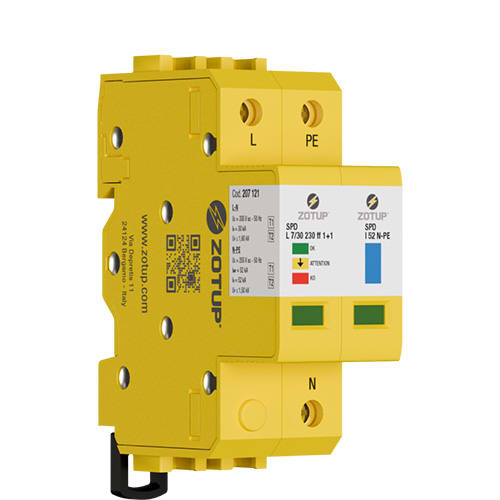

ZOTUP SRL - ZOT207121 L 7/30 230 FF 1+1 SPD T1 E T2 IIMP 8 KA

ZOTUP SRL

copia

copia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Configurazione di rete DC - no

  • Configurazione di rete IT - no

  • Configurazione di rete TN - no

  • Configurazione di rete TN-C - no

  • Configurazione di rete TN-C-S - no

Confezione

  • 1 PZ

EAN

8054890320788

Codice prodotto

ZOT207121

Cod. produttore

207121

Produttore

ZOT

Configurazione di rete DC

no

Configurazione di rete IT

no

Configurazione di rete TN

no

Configurazione di rete TN-C

no

Configurazione di rete TN-C-S

no

Configurazione di rete TN-S

no

Configurazione di rete TT

Altre configurazioni di rete

no

Numero di poli

2

Corrente impulsiva di fulmine (10/350)

8 kA

Tensione massima continuativa AC

335 V

Tensione nominale AC

230 V

Livello di protezione

1.6 kV

Livello di protezione L-N

1.6 kV

Livello di protezione L-PE

1.6 kV

Livello di protezione N-PE

1.5 kV

Metodo di montaggio

Guida DIN 35mm

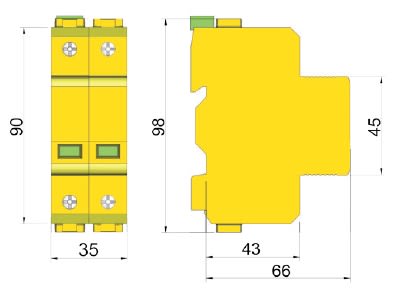

Dimensione / Misura

2 moduli

Max. Sezione conduttore rigido (rigido, semirigido)

50 mm²

Max. Sezione conduttore flessibile (capillare)

35 mm²

Segnalazione a distanza

no

Segnalazione su apparecchio

Ottico

Classe di prova

Tipo 1 + Tipo 2

Fusible di backup integrato

Effetto di protezione energetico coordinato per dispositivo terminale

Grado di protezione (IP)

IP20

Scaricatore di sovratensioni bipolare, assemblato e pronto per il montaggio, di tipo a limitazione per circuiti monofase a 230 V, con le seguenti applicazioni, caratteristiche e vantaggi. Impiego tipico: nei sistemi TT con modalità di inserzione 1+1 secondo la norma IEC 60364-5-534, nei sotto quadri nei sistemi BT, in quadri generali o all'origine dell'impianto BT. • Classe di prova all'impulso: I e II (secondo IEC 61643-11 Ed. 1.0 2011-03); • L 7/30 230 ff 1+1 è un SPD con funzionamento “a limitazione” per la protezione contro correnti da fulmine e sovratensioni di utenze BT, in occasione di scariche dirette o ravvicinate; • Limitazione di sovracorrente non richiesta per Isccr = 4,5 kA eff; • Indicatore di stato a tre livelli colorati con indicazione progressiva della prestazione.
