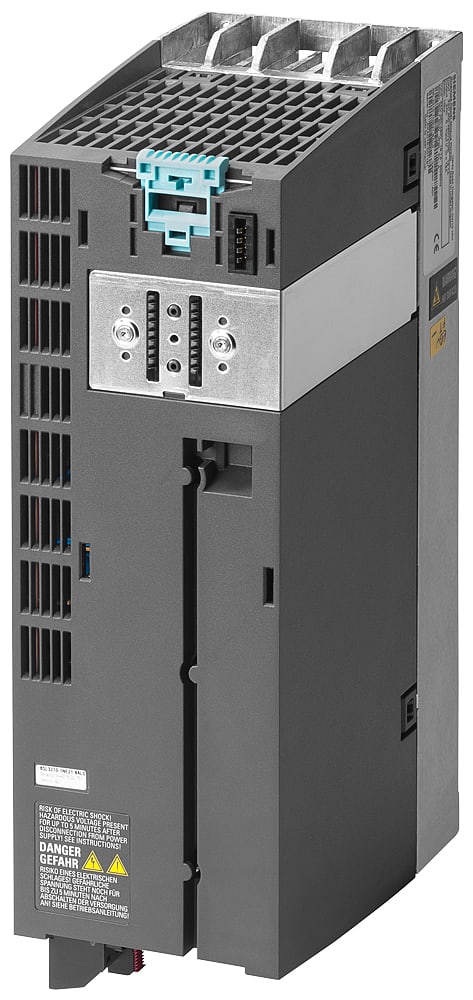

SIEMENS - SIE6SL32101PE180AL1 SINAMICS PM240-2 IP20-FSA-A-400V-3KW
Cod. prodotto SIE6SL32101PE180AL1
Cod. produttore 6SL32101PE180AL1
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Tensione di rete - 380...480 V
Numero di fasi in ingresso - 3
Numero di fasi in uscita - 3
Frequenza di uscita massima - 550 Hz
Tensione d’uscita massima - 400 V
Confezione
1 PZ
EAN
4042948666012
Codice prodotto
SIE6SL32101PE180AL1
Cod. produttore
6SL32101PE180AL1
Produttore
SIE
Tensione di rete
380...480 V
Numero di fasi in ingresso
3
Numero di fasi in uscita
3
Frequenza di uscita massima
550 Hz
Tensione d’uscita massima
400 V
Corrente di uscita nominale I2N
7.7 A
Potenza massima di uscita con carico quadratico alla tensione di uscita nominale
3 kW
Potenza massima di uscita con carico lineare alla tensione di uscita nominale
2.2 kW
Tolleranza simmetrica relativa della frequenza di rete
5 %
Tolleranza simmetrica relativa della tensione di rete
-10 %
Con unità di controllo
no
Idoneo all'uso nel settore industriale
sì
Idoneo all'uso nel settore commerciale/domestico
no
Sostiene protocollo TCP / IP
no
Sostiene protocollo PROFIBUS
no
Sostiene protocollo CAN
no
Sostiene protocollo INTERBUS
no
Sostiene protocollo ASI
no
Sostiene protocollo EIB/KNX
no
Sostiene protocollo MODBUS
no
Sostiene protocollo Data-Highway
no
Sostiene protocollo DeviceNet
no
Sostiene protocollo SUCONET
no
Sostiene protocollo LON
no
Sostiene protocollo PROFINET IO
no
Sostiene protocollo PROFINET CBA
no
Sostiene protocollo SERCOS
no
Sostiene protocollo Foundation Fieldbus
no
Sostiene protocollo Ethernet / IP
no
Sostiene protocollo AS-Interface Safety at work
no
Sostiene protocollo DeviceNet Safety
no
Sostiene protocollo INTERBUS-Safety
no
Sostiene protocollo PROFIsafe
no
Sostiene protocollo SafetyBUS p
no
Sostiene protocolli per altri sistemi bus
no
Numero di interfacce hardware Ethernet industriali
-99999
Numero di interfacce hardware PROFINET
-99999
Numero di interfacce hardware seriali RS232
-99999
Numero di interfacce hardware seriali RS422
-99999
Numero di interfacce hardware seriali RS485
-99999
Numero di interfacce hardware seriali TTY
-99999
Numero di interfacce hardware USB
-99999
Numero di interfacce hardware parallele
-99999
Numero di altre interfacce hardware
-99999
Con interfaccia ottica
no
Con connessione PC
no
Resistenza di frenatura integrata
sì
Opzione funzionamento a 4 quadranti
no
Tipo di convertitore
Convertitore a tensione impressa (VSI)
Grado di protezione (IP)
IP20
Altezza
196 mm
Larghezza
73 mm
Profondità
165 mm
SINAMICS Power Module PM240-2 con filtro Classe A con chopper freno integrato 3AC 380 ... 480 V +10/-10 % 47 ... 63 Hz potenza sovraccarico elevato: 2,2kW a 200% 3s, 150% 57S, 100% 240S temperatura ambiente -10 ... +50 °C potenza sovraccarico ridotto: 3kW con 150% 3 s, 110% 57 s, 100% 240 s temperatura ambiente -10 ... +40 °C 196x 73x 165 (AxLaxP), FSA Grado di protezione IP20 senza Control Unit e pannello di comando rilasciato da CU, versione firmware V4.6 Power Module SINAMICS Power Module PM240-2 -Il Power Module ideale per applicazioni standard nella costruzione di macchine per il convertitore di frequenza modulare SINAMICS G120. Come parte del convertitore di frequenza SINAMICS G120 (costituito da parte di potenza, unità di controllo, pannello operatore), i Power Module PM240-2 (grado di protezione IP20) dispongono di un chopper di frenatura (applicazioni a quattro quadranti) e sono particolarmente adatti per numerose applicazioni nella costruzione generica di macchine.\nLa parte di potenza PM240-2 si combina facilmente con diverse unità di controllo (Control Unit) a seconda del tipo di applicazione e dei requisiti di sicurezza (ad es. STO, SS1, SBC, SLS, SDI, SSM). Unitamente alle Control Unit CU230-2, CU240x-2 e CU250S-2 si ottiene così un convertitore di frequenza SINAMICS G120 pienamente operativo. Il PM240-2 con grado di protezione IP20 è un apparecchio da incasso per quadro elettrico con potenze da 0,55 kW a 250 kW e tre varianti di tensione 200 V, 400 V e 690 V. I Power Module sono disponibili senza filtro o con filtro di rete integrato di Classe A e in sette grandezze costruttive, da FSA a FSG. Per evacuare dal quadro elettrico il calore dissipato, la parte di potenza è disponibile anche come variante Push-Through. Le grandezze costruttive offrono inoltre le funzionalità Safety Integrated. Grazie al design robusto si possono raggiungere lunghezze dei cavi fino a 450 m (grandezza costruttiva FSF/FSG). Per un cablaggio conforme EMC si possono utilizzare lamierini e kit di collegamento della schermatura. SINAMICS - l'azionamento che fa per me.
