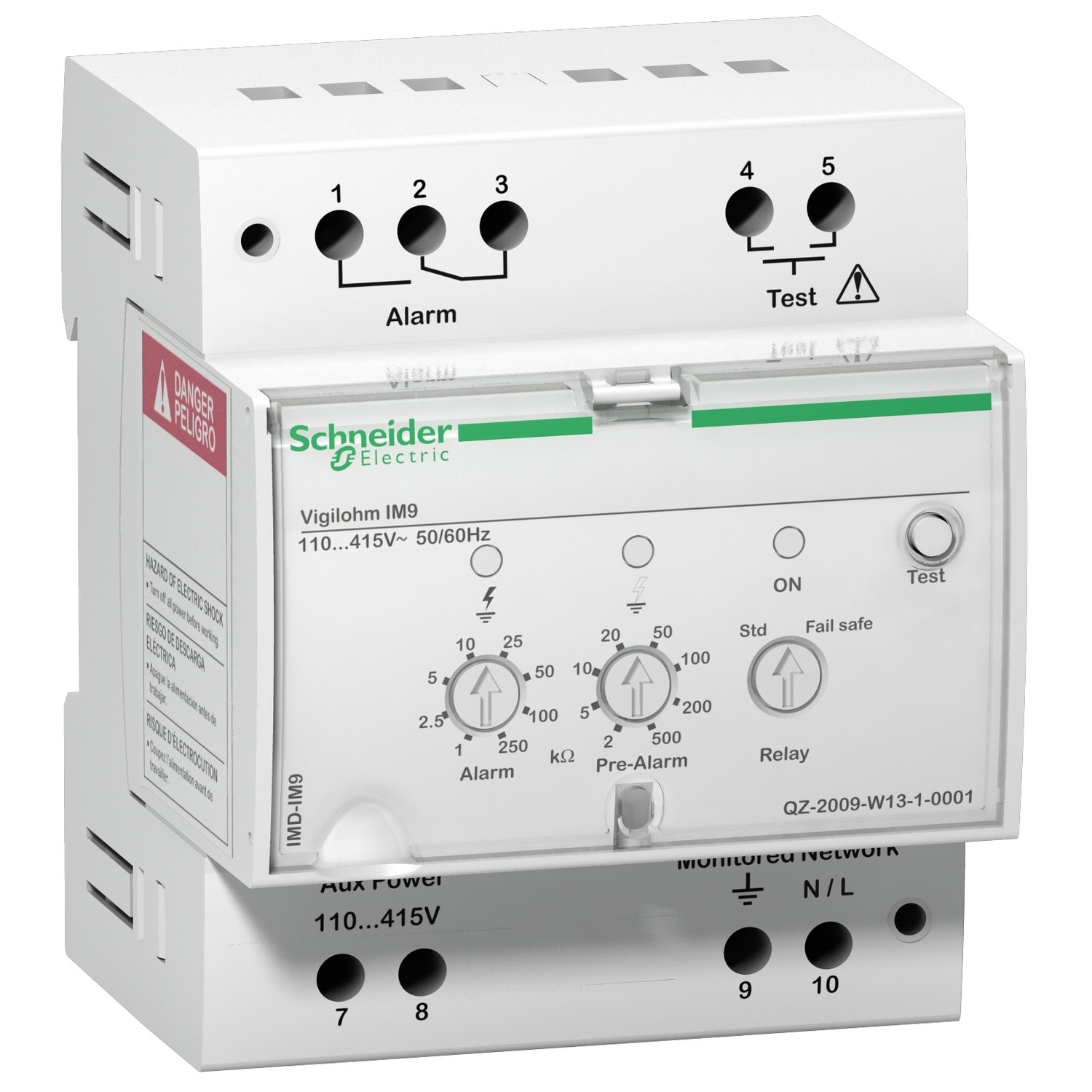

SCHNEIDER ELECTRIC - SNRIMD-IM9 VIGILOHM IM9 115/415 VCA
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Tipo di collegamento elettrico - Connessione a vite
Con morsetti estraibili - no
Funzione - Per reti in corrente alternata
Tipo di tensione di alimentazione - AC / DC
Tensione di alimentazione in corrente alternata (AC) 50 Hz - 115...115 V
Confezione
1 PZ
EAN
3606480321658
Codice prodotto
SNRIMD-IM9
Cod. produttore
IMD-IM9
Produttore
SNR
Tipo di collegamento elettrico
Connessione a vite
Con morsetti estraibili
no
Funzione
Per reti in corrente alternata
Tipo di tensione di alimentazione
AC / DC
Tensione di alimentazione in corrente alternata (AC) 50 Hz
115...115 V
Tensione di alimentazione in corrente continua (DC)
125...250 V
Tensione misurabile
480...480 V
Frequenza nominale di funzionamento
45...440 Hz
Soglia di impedenza 1
2...500 kOhm
Soglia di impedenza 2
1...250 kOhm
Numero di contatti NC
0
Numero di contatti NO
0
Numero di contatti di scambio
1
Larghezza
72 mm
Controllore d'isolamento per piccole reti IT. IMPIEGO: Reti IT: • BT in corrente alternata fino a: 415 V fase-fase • utilizzare un solo apparecchio per ogni rete indipendente • neutro isolato o collegato a terra tramite impedenza capacitiva • test a distanza (per comando macchine operatrici). FUNZIONAMENTO: • Iniezione di corrente continua. • Misura il livello d’isolamento dell’impianto mediante dispositivo elettronico, in base alla corrente di dispersione verso terra rilevata. La misura è indipendente dal valore della capacità della linea verso terra. • 2 soglie regolabili dall’utilizzatore (guasto e preallarme) la diminuzione del valore dell’isolamento al di sotto della soglia di guasto è segnalata dal contatto d’uscita e da un LED posto sul fronte dell’apparecchio. INSTALLAZIONE E COLLEGAMENTO: • Involucro modulare in materiale isolante, termoplastico; ingombro 8 passi da 9 mm con calotta trasparente piombabile. • Montaggio orizzontale o verticale su guida DIN. • Collegamento mediante morsetti a gabbia per cavi di sezione 2,5 mm²
