SCHNEIDER ELECTRIC - SNRC6337E570 MLOGIC 7.3E VIGI 570A 3P NSX630_T - C6337E570

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

Esecuzione protezione motore - Sganciatore elettronico
Numero di poli - 3
Corrente nominale permanente Iu - 570 A
Tensione di commutazione nominale - 570 A
Intervallo di regolazione sganciatore di sovraccarico - 250...570 A

Confezione

1 PZ

Classificazione green

Impronta di carbonio del prodotto

352 Kg CO₂-eq

Dichiarazione del fornitore

EAN

3606481994240

Codice prodotto

SNRC6337E570

Cod. produttore

C6337E570

Produttore

SNR

Esecuzione protezione motore:

Sganciatore elettronico

Numero di poli:

Corrente nominale permanente Iu:

570 A

Tensione di commutazione nominale:

570 A

Intervallo di regolazione sganciatore di sovraccarico:

250...570 A

Funzione dell'attivatore di corto circuito:

Ritardato

Campo di corrente cortocircuito ritardato:

375...5700 A

Campo di corrente cortocircuito non ritardato:

855...6270 A

Con funzione di protezione dalle dispersioni verso terra:

Alimentazione elettrica esterna necessaria:

sì

Tipo di tensione (tensione di alimentazione):

Tensione di alimentazione DC:

24...24 V

Numero di contatti ausiliari, normalmente chiusi:

Numero di contatti ausiliari, normalmente aperto:

Numero di contatti ausiliari, di scambio:

Tipo di tensione d'esercizio:

Tensione d'esercizio in AC 50 Hz:

440...440 V

Tensione d'esercizio in AC 60 Hz:

440...440 V

Larghezza:

139.7 mm

Altezza:

136.2 mm

Profondità:

112.6 mm

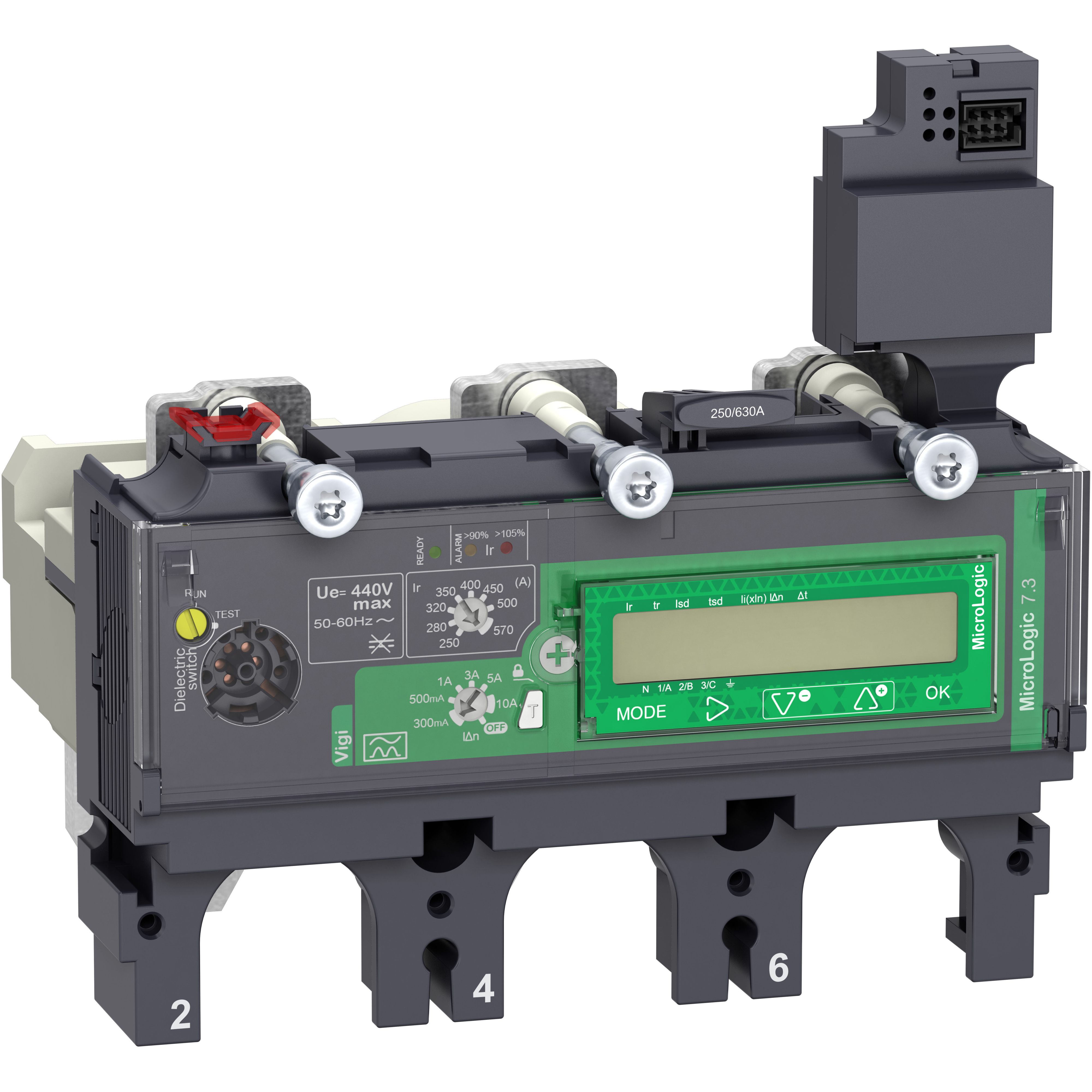

Questo Micrologic 7.3 E (energia) è uno sganciatore elettronico 3d a 3 poli utilizzato sugli interruttori ComPacT NSX 630. Questo sganciatore elettronico con corrente nominale di 570 A è la scelta ottimale per tutte le applicazioni standard e specifiche.Incorpora una protezione regolabile di lungo ritardo contro i sovraccarichi. Offre inoltre una protezione regolabile di corto ritardo e una protezione istantanea contro i cortocircuiti. Lo sganciatore MicroLogic 7.3 E Vigi offre una protezione differenziale regolabile integrata. MicroLogic 7.3 E indica sovraccarichi con LED di allarme. Il LED Ready verde lampeggia se l'interruttore è pronto per lo sgancio. MicroLogic 7.3 E è dotato di un display che permette la misurazione dell'energia e settaggi di precisione. Un preallarme differenziale può essere disponibile a distanza installando il modulo SDx opzionale (LV429532). Questo prodotto fa parte dell'architettura EcoStruxure Power se associato al blocco interruzione Compact NSX ed al PowerTag NSX.
