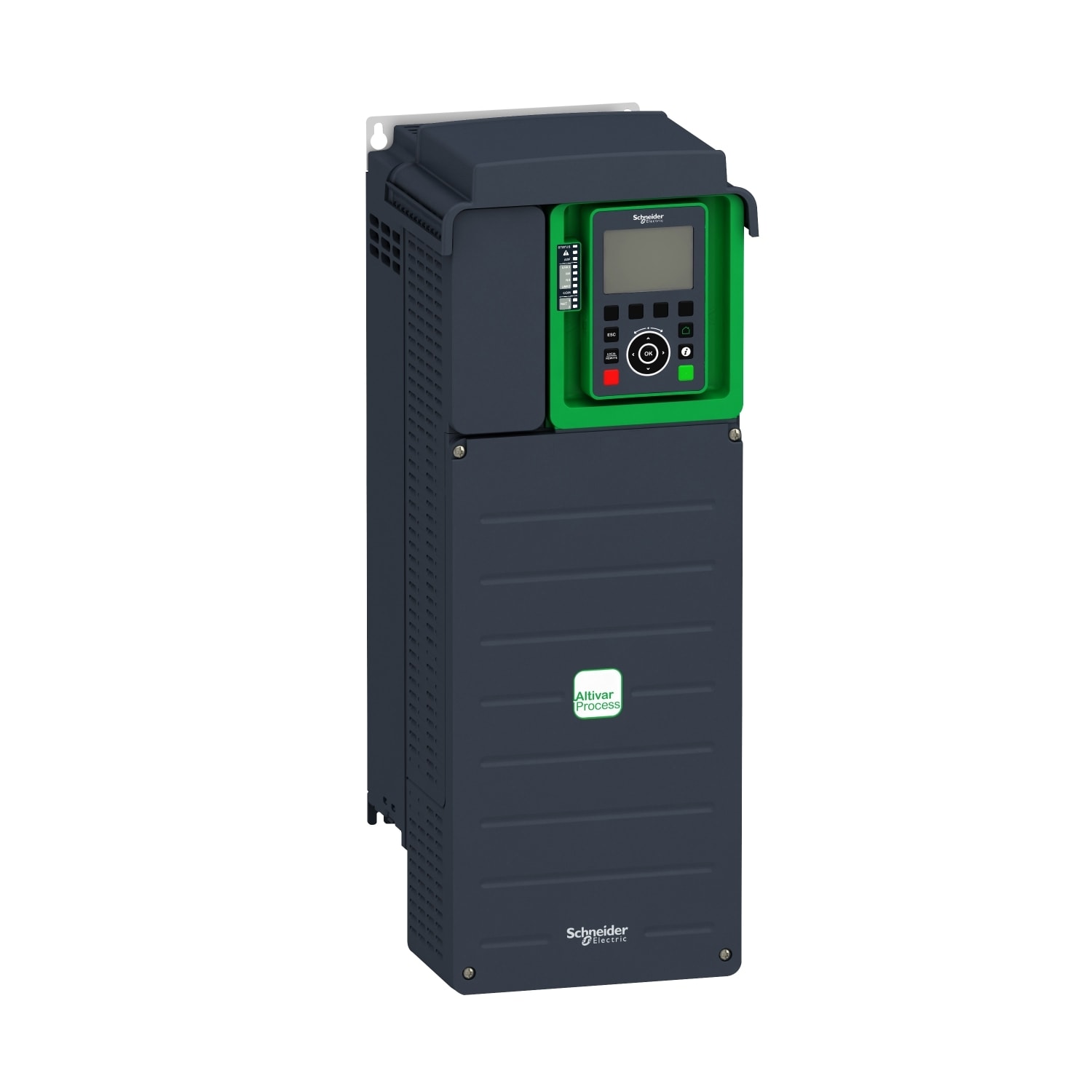

SCHNEIDER ELECTRIC - SNRATV930D15N4 ATV930 15KW 400V IP21

Variatore di velocità, ATV930, 15kW, 400/480V, con unità frenatura, IP21. gamma prodotto: Altivar Process ATV900 - tipo di prodotto o componente: variatore di velocità - applicazione: applicazione industriale - nome abbreviato: ATV930 - variante: versione standard - applicazione prodotto: motori asincroni, motori sincroni - modalità di montaggio: montaggio a parete - filtro EMC: integrato conforme a EN/IEC 61800-3 categoria C2 con 50 m lunghezza cavo max, integrato conforme a EN/IEC 61800-3 categoria C3 con 150 m lunghezza cavo max - grado di protezione IP: IP21 conforme a IEC 60529, IP21 conforme a IEC 61800-5-1 - tipo di raffreddamento: convezione forzata - potenza motore in kW: 11 kW (impiego pesante), 15 kW (impiego normale) - potenza motore in hp: 15 hp (impiego pesante), 20 hp (impiego normale) - corrente di linea: 18,1 A a 480 V (impiego pesante), 20,6 A a 380 V (impiego pesante), 23,3 A a 480 V (impiego normale), 27 A a 380 V (impiego normale) - Isc linea presunta: 50 kA - potenza apparente: 15 kVA a 480 V (impiego pesante), 19,4 kVA a 480 V (impiego normale) - corrente di uscita continua: 23,5 A a 4 kHz (impiego pesante), 31,7 A a 4 kHz (impiego normale) - corrente transitoria massima: 35,3 A durante 60 s (impiego pesante), 38 A durante 60 s (impiego normale) - profilo di controllo motore asincrono: coppia standard costante, coppia standard variabile, modalità coppia ottimizzata - profilo di controllo motore sincrono: motore a magnete permanente - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 2...16 kHz regolabile, 4...16 kHz con fattore di declassamento - logica ingresso digitale: 16 velocità preselezionate - compatibilità: Ethernet/IP, Modbus seriale, Modbus TCP - scheda opzioni: slot A : modulo comunicazione per CANopen morsetti a vite, slot A : modulo comunicazione per CANopen SUB-D 9, slot A : modulo comunicazione per connessione CANopen a cascata RJ45, slot A : modulo comunicazione per DeviceNet, slot A : modulo comunicazione per EtherCAT, slot A : modulo comunicazione per Profibus DP V1, slot A : modulo comunicazione per Profinet, slot A/slot B/slot C : scheda estensione ingressi/uscite, slot A/slot B/slot C : scheda estensione uscite relè, slot B : 5/12 V digital encoder interface module, slot B : analog encoder interface module, slot B : resolver encoder interface module. Benefici: .. Applicazioni: .. Benefici: Services Oriented Drives. Questo nuovo concetto di inverter soddisfa le principali esigenze del mondo del processo industriale e delle utility in termini di efficienza degli impianti e di costo totale di proprietà (Total Cost of Ownership), favorendo la gestione intelligente dell'energia, migliorando la gestione del ciclo di vita degli asset e anche le prestazioni globali del processo: . • Risparmi sostenibili grazie agli algoritmi di manutenzione predittiva integrati. • Riduzione dei tempi di fermo impianto fino al 20%.. Efficienza dei processi. Altivar Process ATV900 è progettato per massimizzare leperformance del motore e per facilitare la connessione in rete: . • Eccellenti performance di controllo per qualsiasi tipologia di motore, in anello aperto e in anello chiuso di velocità. • Doppia porta Ethernet per garantire totale trasparenza all'interno del sistema di automazione. • Gestione di servizi di rete per assicurare la continuità operativa in caso di fault sul canale di connessione.. • Veloce ricerca guasto e manutenzione preventiva per ridurre i tempi di fermo impianto grazie al web server eal data logging integrato. Controllo completo della vostra applicazione. • Funzionalità di comunicazione MultiDrive Link per sincronizzare più variatori in applicazioni Master/Slave. • Controllo di coppia e di velocità per gestire al meglio ogni applicazione di accoppiamento meccanico, sia esso rigido o elastico. • Gestione degli asset per massimizzare la produzione e ridurre i tempi di fermo impianto.. Real Time Intelligence. Web Server e servizi su Ethernet. • Ethernet Web Server integrato per una semplice e intuitiva configurazione dell'inverter e per il monitoraggio dei dati dell'applicazione. • Disponibilità sempre e ovunque: accesso in real time ai dati energetici d'impianto da locale o da remoto tramite PC, tablet e smartphone... Inverter in quadro dal design unico. Schneider Electric, con la sua esperienza nella progettazione di inverter e nelle applicazioni, è in grado di fornire soluzioni specifiche per le esigenze del vostro processo e per l'integrazione immediata dell'inverter all'interno dell'impianto: . • Riduzione al minimo della progettazione e delle criticità di consegna. • Ottimizzazione del tempo di installazione e messa in servizio.. Progettato per le condizioni più severe. Compatto e modulare, Altivar Process è un inverter perfetto sia per retrofit, sia per nuove installazioni. E' progettato per resistere alle più severe condizioni di utilizzo, dal punto di vista ambientale ed elettrico.. Funzionalità Rigenerative. ATV980 è l'offerta in quadro di Altivar Process che permette il recupero di energia in frenatura verso la rete. Tra i principali vantaggi: • Operatività su 4-quadranti, senza alcuna discontinuità nei passaggi da funzionamento da motore a generatore. • Possibilità di installazione e di connessione di più inverter all'interno del quadro per ottimizzare gli scambi di energia tra differenti unità. • Design completamente adattabile alle specifiche cliente.. Frenatura. Le resistenze di frenatura permettono di eseguire arresti rapidi, dissipando l'energia cinetica di frenata.. Sono progettate per garantire la massima coppia frenante erogabile dal variatore. • Grado di protezione IP23 per installazione fuori dal quadro per sfruttare il raffreddamento naturale. • Disponibili unità di frenatura esterne in IP20 e IP23 con protezione termica integrata tramite sonda di temperatura.. Applicazioni: Altivar Process ATV900 è progettato per i settori dell'industria e del processo, in particolare Oil&Gas, Estrattivo e Metallurgico. E'adatto per le applicazione meccaniche, che richiedono elevata coppia e dinamica, come ad esempio impianti di sollevamento, carriponte, gru speciali, centrifughe industriali, mixer e nastri trasportatori....
