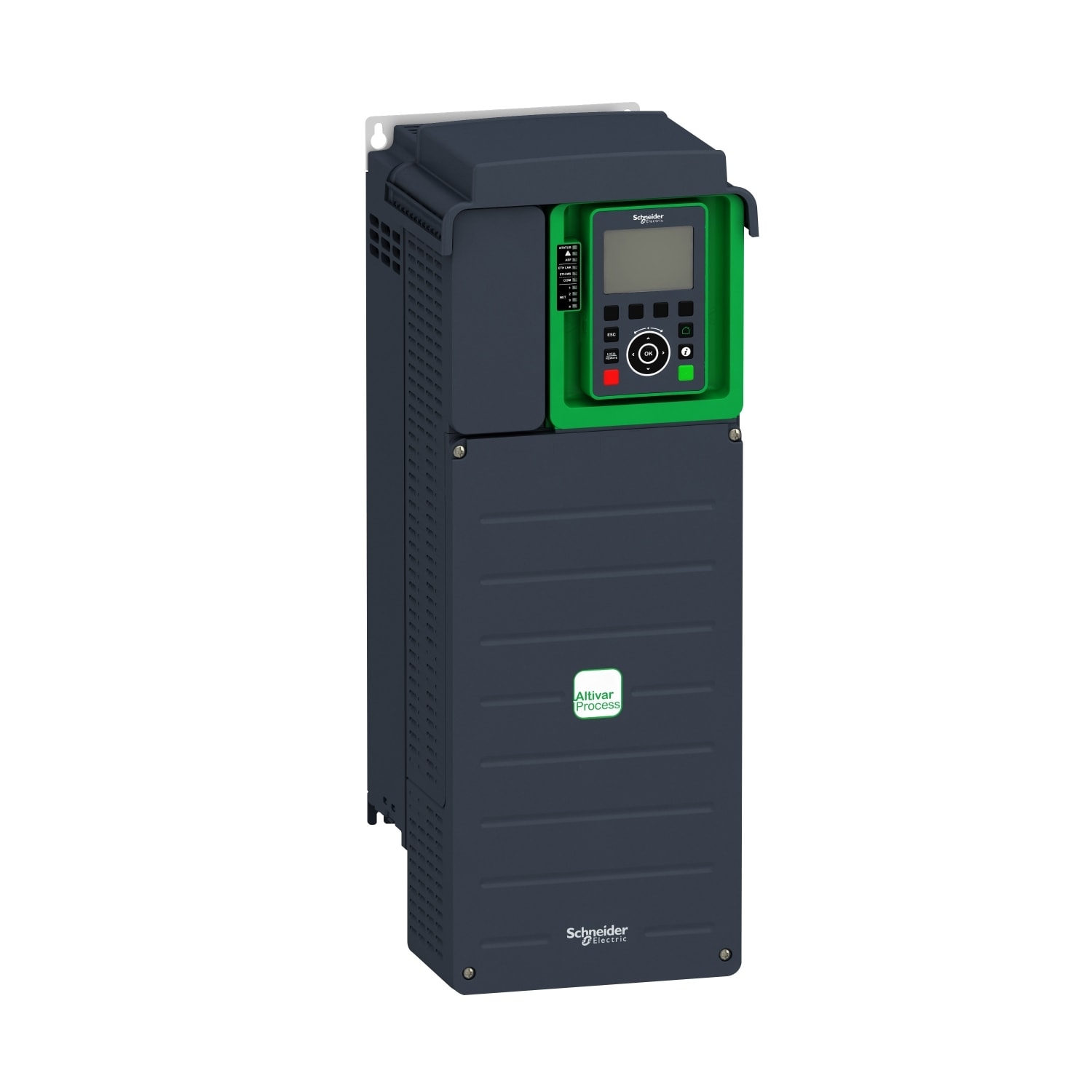

SCHNEIDER ELECTRIC - SNRATV630D15N4 ATV630 15KW 400V IP21

SCHNEIDER ELECTRIC - SNRATV630D15N4 ATV630 15KW 400V IP21

SCHNEIDER ELECTRIC

copia

copia

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Tensione di rete - 380...480 V

  • Frequenza di rete - 50/60 Hz

  • Numero di fasi in ingresso - 3

  • Numero di fasi in uscita - 3

  • Frequenza di uscita massima - 500 Hz

Confezione

  • 1 PZ

EAN

3606480701382

Codice prodotto

SNRATV630D15N4

Cod. produttore

ATV630D15N4

Produttore

SNR

Tensione di rete

380...480 V

Frequenza di rete

50/60 Hz

Numero di fasi in ingresso

3

Numero di fasi in uscita

3

Frequenza di uscita massima

500 Hz

Tensione d’uscita massima

480 V

Corrente di uscita nominale I2N

31.7 A

Potenza massima di uscita con carico quadratico alla tensione di uscita nominale

15 kW

Potenza massima di uscita con carico lineare alla tensione di uscita nominale

15 kW

Tolleranza simmetrica relativa della frequenza di rete

5 %

Tolleranza simmetrica relativa della tensione di rete

10 %

Numero di uscite analogiche

2

Numero di ingressi analogici

3

Numero di uscite digitali

0

Numero di ingressi digitali

6

Con unità di controllo

Idoneo all'uso nel settore industriale

Idoneo all'uso nel settore commerciale/domestico

Sostiene protocollo TCP / IP

Sostiene protocollo PROFIBUS

Sostiene protocollo CAN

no

Sostiene protocollo INTERBUS

no

Sostiene protocollo ASI

no

Sostiene protocollo EIB/KNX

no

Sostiene protocollo MODBUS

Sostiene protocollo Data-Highway

no

Sostiene protocollo DeviceNet

Sostiene protocollo SUCONET

no

Sostiene protocollo LON

no

Sostiene protocollo PROFINET IO

Sostiene protocollo PROFINET CBA

no

Sostiene protocollo SERCOS

no

Sostiene protocollo Foundation Fieldbus

no

Sostiene protocollo Ethernet / IP

Sostiene protocollo AS-Interface Safety at work

no

Sostiene protocollo DeviceNet Safety

no

Sostiene protocollo INTERBUS-Safety

no

Sostiene protocollo PROFIsafe

no

Sostiene protocollo SafetyBUS p

no

Supporta protocollo per BACnet

no

Sostiene protocolli per altri sistemi bus

no

Numero di interfacce hardware Ethernet industriali

1

Numero di interfacce hardware PROFINET

0

Numero di interfacce hardware seriali RS232

0

Numero di interfacce hardware seriali RS422

0

Numero di interfacce hardware seriali RS485

1

Numero di interfacce hardware seriali TTY

0

Numero di interfacce hardware USB

0

Numero di interfacce hardware parallele

0

Numero di altre interfacce hardware

0

Con interfaccia ottica

Con connessione PC

no

Resistenza di frenatura integrata

no

Opzione funzionamento a 4 quadranti

Tipo di convertitore

Convertitore a tensione impressa (VSI)

Grado di protezione (IP)

IP21

Altezza

546 mm

Larghezza

211 mm

Profondità

232 mm

Variatore di velocità ATV630 15 kW 380-480 V IP21/UL tipo 1 Wall Mounting. gamma prodotto: Altivar Process ATV600 - tipo di prodotto o componente: variatore di velocità - prodotto per applicazioni specifiche: processo e utilities - nome abbreviato: ATV630 - variante: versione standard - applicazione prodotto: motori asincroni, motori sincroni - modalità di montaggio: montaggio a parete - filtro EMC: integrato EN/IEC 61800-3 categoria C2 50 m, integrato EN/IEC 61800-3 categoria C3 150 m - grado di protezione IP: IP21 conforme a IEC 60529, IP21 conforme a IEC 61800-5-1 - tipo di raffreddamento: convezione forzata - potenza motore in kW: 11 kW impiego pesante, 15 kW impiego normale - potenza motore in hp: 15 hp impiego pesante, 20 hp impiego normale - corrente di linea: 18,1 A 480 V impiego pesante, 20,6 A 380 V impiego pesante, 23,3 A 480 V impiego normale, 27 A 380 V impiego normale - Isc linea presunta: 50 kA - potenza apparente: 15 kVA 480 V impiego pesante, 19,4 kVA 480 V impiego normale - corrente di uscita continua: 23,5 A 4 kHz impiego pesante, 31,7 A 4 kHz impiego normale - corrente transitoria massima: 34,9 A 60 s impiego normale, 35,3 A 60 s impiego pesante - profilo di controllo motore asincrono: coppia standard costante, coppia standard variabile, modalità coppia ottimizzata - profilo di controllo motore sincrono: motore a magnete permanente - frequenza di uscita: 0,0001...0,5 kHz - frequenza uscita variatore di velocità: 0,1...599 Hz - frequenza di commutazione nominale: 4 kHz - frequenza di commutazione: 2...12 kHz regolabile, 4...12 kHz con fattore di declassamento - logica ingresso digitale: 16 velocità preselezionate - compatibilità: Ethernet, Modbus seriale, Modbus TCP - scheda opzioni: modulo comunicazione CANopen morsetti a vite slot A,modulo comunicazione CANopen SUB-D 9 slot A, modulo comunicazione connessione CANopen a cascata RJ45 slot A, modulo comunicazione DeviceNet slot A, modulo comunicazione Ethernet IP/Modbus TCP/MD-Link slot A, modulo comunicazione Modbus TCP/EtherNet/IP slot A, modulo comunicazione Profibus DP V1 slot A, modulo comunicazione Profinet slot A, scheda estensione ingressi/uscite slot A / slot B, scheda estensione uscite relè slot A / slot B. Benefici: .. Applicazioni: .. Benefici: Services Oriented Drives. Questo nuovo concetto di inverter soddisfa le principali esigenze del mondo del processo industriale e delle utility in termini di efficienza degli impianti e di costo totale di proprietà (Total Cost of Ownership) favorendo la gestione intelligente dell'energia, migliorando la gestione del ciclo di vita degli asset e anche le prestazioni globali del processo:, Risparmi sostenibili grazie agli algoritimi di manutenzione predittiva integrati, Riduzione dei tempi di fermo impianto fino al 20%. Inverter in quadro dal design unico. Schneider Electric, con la sua esperienza nella progettazione di inverter e nelle applicazioni è in grado di fornire soluzioni specifiche per le esigenze del vostro processo e per l'integrazione immediata dell'inverter all'interno dell'impianto:, Riduzione al minimo della progettazione e delle criticità di consegna, Ottimizzazione del tempo di installazione e messa in servizio. Progettato per le condizioni più severe. Compatto e modulare, Altivar Process è un inverter perfetto sia per retrofit, sia per nuove installazioni. E' progettato per resistere alle più severe condizioni di utilizzo, dal punto di vista ambientale ed elettrico.. Applicazioni: Gli inverter Altivar Process ATV600 sono stati specificamente progettati per i processi industriali; di seguito alcuni dei possibili ambiti applicativi... Trattamento e gestione delle acque: stazioni di pompaggio e di rilancio, pompe per pozzi, stazioni di sollevamento, aerazione e compressione, trasporto di fanghi….. Oil&Gas, Impianto: pompesommerse (ESP), pompe di estrazione, pompe di scambio, pompe di iniezione acqua, compressore rigassificazione…. Oil&Gas, Raffineria: pompe, ventilatori, compressori….. Industria mineraria e metallurgica.., Mining: processi di flottazione e ispessimento, essiccamento e filtrazione, pompe per i pozzi di miniera….., Cemento: ventolatore pre-riscaldatore, ventilatore gas di scarico forno, mulino verticale a rulli, pompa per l'approvvigionamento idrico….., Metallo: soffiante altoforno, sistema di pompaggio per distribuzione dell'acqua, ventilatore per tiraggio, impianti di aspirazione, forno per il coke,…. Industria alimentare: latticini (gestione dei sistemi di pompaggio, essiccazione latte in polvere, pompe centrifughe,…), zucchero (pompe, ventilatori per l'essiccazione,…)..
