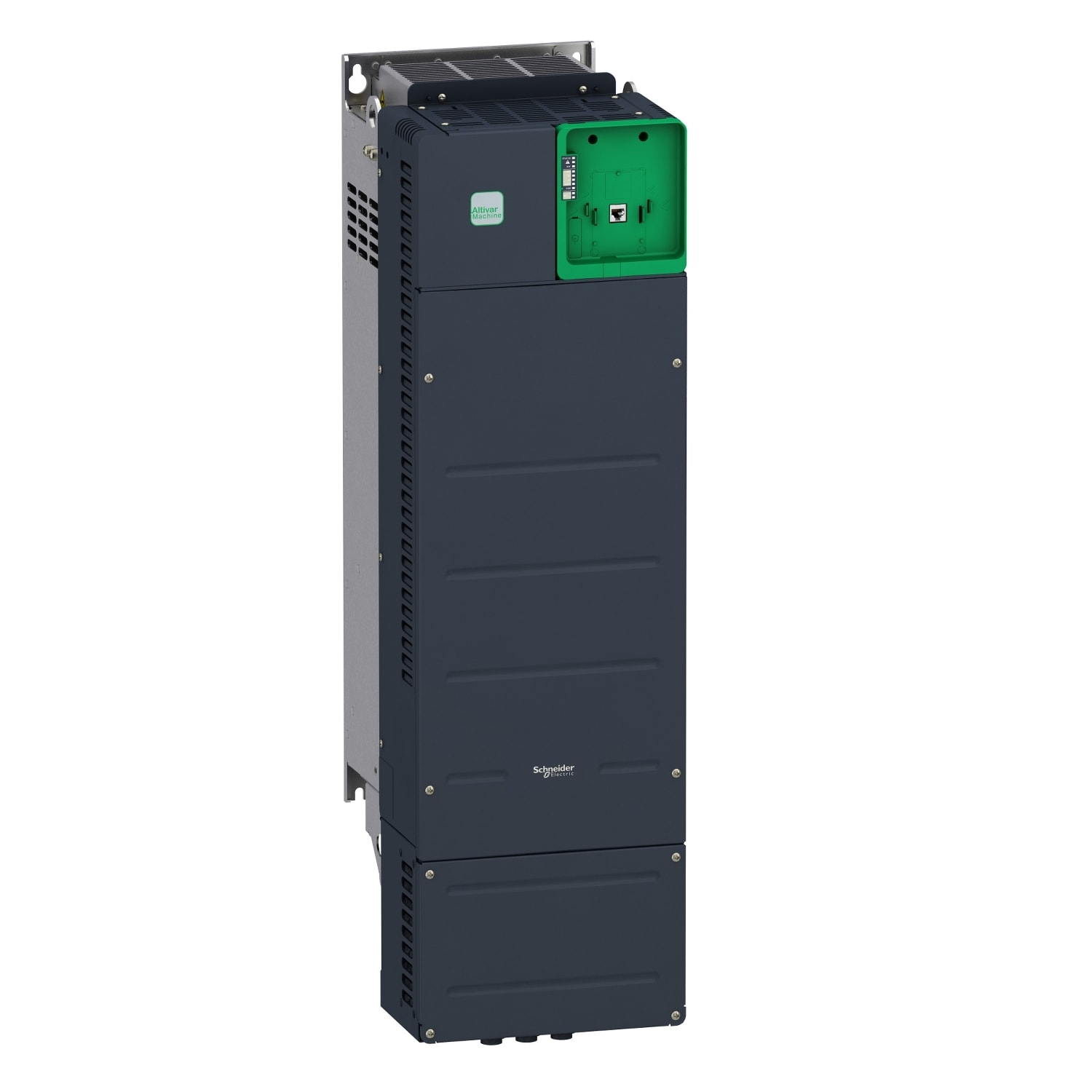

SCHNEIDER ELECTRIC - SNRATV340D55N4E ATV340 ETH. 55 KW HD 380/480 V
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Tensione di rete - 380...480 V
Frequenza di rete - 50/60 Hz
Numero di fasi in ingresso - 3
Numero di fasi in uscita - 3
Frequenza di uscita massima - 500 Hz
Confezione
1 PZ
EAN
3606480967122
Codice prodotto
SNRATV340D55N4E
Cod. produttore
ATV340D55N4E
Produttore
SNR
Tensione di rete
380...480 V
Frequenza di rete
50/60 Hz
Numero di fasi in ingresso
3
Numero di fasi in uscita
3
Frequenza di uscita massima
500 Hz
Tensione d’uscita massima
480 V
Corrente di uscita nominale I2N
131.3 A
Potenza massima di uscita con carico quadratico alla tensione di uscita nominale
75 kW
Potenza massima di uscita con carico lineare alla tensione di uscita nominale
75 kW
Tolleranza simmetrica relativa della frequenza di rete
5 %
Tolleranza simmetrica relativa della tensione di rete
10 %
Numero di uscite analogiche
2
Numero di ingressi analogici
3
Numero di uscite digitali
1
Numero di ingressi digitali
8
Con unità di controllo
no
Idoneo all'uso nel settore industriale
sì
Idoneo all'uso nel settore commerciale/domestico
no
Sostiene protocollo TCP / IP
sì
Sostiene protocollo PROFIBUS
no
Sostiene protocollo CAN
no
Sostiene protocollo INTERBUS
no
Sostiene protocollo ASI
no
Sostiene protocollo EIB/KNX
no
Sostiene protocollo MODBUS
sì
Sostiene protocollo Data-Highway
no
Sostiene protocollo DeviceNet
no
Sostiene protocollo SUCONET
no
Sostiene protocollo LON
no
Sostiene protocollo PROFINET IO
no
Sostiene protocollo PROFINET CBA
no
Sostiene protocollo SERCOS
no
Sostiene protocollo Foundation Fieldbus
no
Sostiene protocollo Ethernet / IP
sì
Sostiene protocollo AS-Interface Safety at work
no
Sostiene protocollo DeviceNet Safety
no
Sostiene protocollo INTERBUS-Safety
no
Sostiene protocollo PROFIsafe
no
Sostiene protocollo SafetyBUS p
no
Supporta protocollo per BACnet
no
Sostiene protocolli per altri sistemi bus
no
Numero di interfacce hardware Ethernet industriali
2
Numero di interfacce hardware PROFINET
0
Numero di interfacce hardware seriali RS232
0
Numero di interfacce hardware seriali RS422
0
Numero di interfacce hardware seriali RS485
1
Numero di interfacce hardware seriali TTY
0
Numero di interfacce hardware USB
0
Numero di interfacce hardware parallele
0
Numero di altre interfacce hardware
1
Con interfaccia ottica
no
Con connessione PC
sì
Resistenza di frenatura integrata
no
Opzione funzionamento a 4 quadranti
sì
Tipo di convertitore
Convertitore a tensione impressa (VSI)
Grado di protezione (IP)
IP20
Tipo di protezione (NEMA)
1
Altezza
908 mm
Larghezza
271 mm
Profondità
309 mm
Variatore di velocità, 55 kW HD, 400 V, 3 fase, ATV340 Ethernet. tipo di prodotto o componente: variatore di velocità - applicazione: macchina - variante: versione standard - applicazione prodotto: motori asincroni, motori sincroni - modalità di montaggio: montaggio a parete - grado di protezione IP: IP20 conforme a IEC 60529, IP20 conforme a IEC 61800-5-1 - tipo di raffreddamento: convezione forzata - numero di fasi della rete: 3 fasi - potenza motore in kW: 55 kW (impiego pesante), 75 kW (impiego normale) - potenza motore in hp: 100 hp (impiego normale), 75 hp (impiego pesante) - corrente di linea: 112,7 A a 480 V con induttanza di linea interna (impiego normale), 131,3 A a 380 V con induttanza di linea interna (impiego normale), 86,9 A a 480 V con induttanza di linea interna (impiego pesante), 98,9 A a 380 V con induttanza di linea interna (impiego pesante) - Isc linea presunta: 50 kA - potenza apparente: 72,2 kVA a 480 V (impiego pesante), 93,7 kVA a 480 V (impiego normale) - corrente di uscita continua: 106 A a 4 kHz (impiego pesante), 145 A a 4 kHz (impiego normale) - corrente transitoria massima: 159 A durante 2 s (impiego pesante), 159 A durante 60 s (impiego pesante), 174 A durante 2 s (impiego normale), 174 A durante 60 s (impiego normale) - profilo di controllo motore asincrono: coppia standard costante, coppia standard variabile, modalità coppia ottimizzata - profilo di controllo motore sincrono: motore a magnete permanente, motori a riluttanza - frequenza uscita variatore di velocità: 0,1...500 Hz - frequenza di commutazione nominale: 2,5 kHz - frequenza di commutazione: 1...8 kHz regolabile, 2,5...8 kHz con fattore di declassamento. Benefici: .. Applicazioni: .. Benefici: .. Applicazioni: Per applicazioni che richiedono elevate performance,nei settori:..
