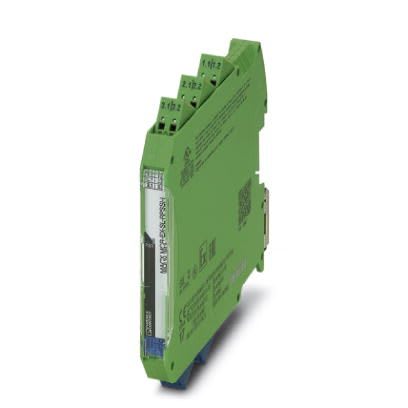

PHOENIX CONTACT - PHC2924016 MACX MCR-EX-SL-RPSSI-I-SP ISOLATORE GALV
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Tipo di alimentazione - Altri
Tensione nominale di alimentazione DC - 19.2...30 V
Numero di ingressi -60 mV … +60 mV - 0
Numero di ingressi -100 mV … +100 mV - 0
Numero di ingressi -300 mV … +300 mV - 0
Confezione
1 PZ
EAN
4046356338066
Codice prodotto
PHC2924016
Cod. produttore
2924016
Produttore
PHC
Tipo di alimentazione
Altri
Tensione nominale di alimentazione DC
19.2...30 V
Numero di ingressi -60 mV … +60 mV
0
Numero di ingressi -100 mV … +100 mV
0
Numero di ingressi -300 mV … +300 mV
0
Numero di ingressi -500 mV … +500 mV
0
Numero di ingressi -1 V … +1 V
0
Numero di ingressi -2 V … +2 V
0
Numero di ingressi -2,5 V … +2,5 V
0
Numero di ingressi -5 V … +5 V
0
Numero di ingressi -10 V … +10 V
0
Numero di ingressi -20 V … +20 V
0
Numero di ingressi 0 mV … 60 mV
0
Numero di ingressi 0 mV … 100 mV
0
Numero di ingressi 0 mV … 200 mV
0
Numero di ingressi 0 mV … 300 mV
0
Numero di ingressi 0 mV … 500 mV
0
Numero di ingressi 0 V … 1 V
0
Numero di ingressi 0 V … 2 V
0
Numero di ingressi 0 V … 2,5 V
0
Numero di ingressi 0 V … 5 V
0
Numero di ingressi 0 V … 10 V
0
Numero di ingressi 0 V … 20 V
0
Numero di ingressi 0 V … 24 V
0
Numero di ingressi 0 V … 30 V
0
Numero di ingressi 1 V … 5 V
0
Numero di ingressi 2 V … 10 V
0
Numero di ingressi +5 V … -5 V
0
Numero di ingressi +10 V … -10 V
0
Numero di ingressi 5 V … 0 V
0
Numero di ingressi 5 V … 1 V
0
Numero di ingressi 10 V … 0 V
0
Numero di ingressi 10 V … 2 V
0
Numero di ingressi 0 mA … 5 mA
0
Numero di ingressi 0 mA … 10 mA
0
Numero di ingressi 0 mA … 20 mA
1
Numero di ingressi 4 mA … 20 mA
1
Numero di ingressi -5 mA … +5 mA
0
Numero di ingressi -10 mA … +10 mA
0
Numero di ingressi -20 mA … +20 mA
0
Numero di ingressi 20 mA … 0 mA
0
Numero di ingressi 20 mA … 4 mA
0
Numero di uscite -60 mV … +60 mV
0
Numero di uscite -100 mV … +100 mV
0
Numero di uscite -300 mV … +300 mV
0
Numero di uscite -500 mV … +500 mV
0
Numero di uscite -1 V … +1 V
0
Numero di uscite -2 V … +2 V
0
Numero di uscite -2,5 V … +2,5 V
0
Numero di uscite -5 V … +5 V
0
Numero di uscite -10 V … +10 V
0
Numero di uscite -20 V … +20 V
0
Numero di uscite 0 mV … 60 mV
0
Numero di uscite 0 mV … 100 mV
0
Numero di uscite 0 mV … 200 mV
0
Numero di uscite 0 mV … 300 mV
0
Numero di uscite 0 mV … 500 mV
0
Numero di uscite 0 V … 1 V
0
Numero di uscite 0 V … 2 V
0
Numero di uscite 0 V … 2,5 V
0
Numero di uscite 0 V … 5 V
0
Numero di uscite 0 V … 10 V
0
Numero di uscite 0 V … 20 V
0
Numero di uscite 0 V … 24 V
0
Numero di uscite 0 V … 30 V
0
Numero di uscite 1 V … 5 V
0
Numero di uscite 2 V … 10 V
0
Numero di uscite +5 V … -5 V
0
Numero di uscite +10 V … -10 V
0
Numero di uscite 5 V … 0 V
0
Numero di uscite 5 V … 1 V
0
Numero di uscite 10 V … 0 V
0
Numero di uscite 10 V … 2 V
0
Numero di uscite 0 mA … 5 mA
0
Numero di uscite 0 mA … 10 mA
0
Numero di uscite 0 mA … 20 mA
2
Numero di uscite 4 mA … 20 mA
2
Numero di uscite -5 mA … +5 mA
0
Numero di uscite -10 mA … +10 mA
0
Numero di uscite -20 mA … +20 mA
0
Numero di uscite 20 mA … 0 mA
0
Numero di uscite 20 mA … 4 mA
0
Numero di canali
1
Uscita del segnale di guasto
no
A sicurezza intrinseca secondo NAMUR IEC 60947-5-6
sì
Separazione galvanica tra ingressi
no
Separazione galvanica tra ingresso e uscita
sì
Separazione galvanica tra uscita e uscita
no
Separazione galvanica tra l'alimentazione e tutti gli altri circuiti
sì

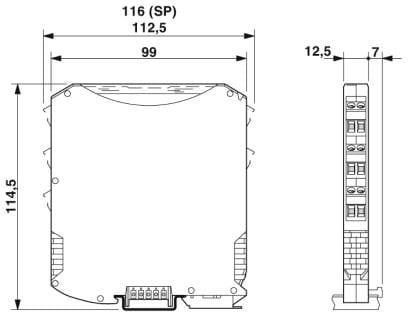

Altezza
116 mm
Larghezza
12.6 mm
Profondità
114.5 mm
Potenza assorbita
1.8 W
Carico
1000...1000 Ohm
Temperatura di esercizio
-20...60 °C
Deriva termica
0.01 %/K
Metodo di montaggio del dispositivo
Apparecchio da incasso
Tipo di collegamento elettrico
Altri
Metodo di montaggio
Altri
Grado di protezione (IP)
IP20

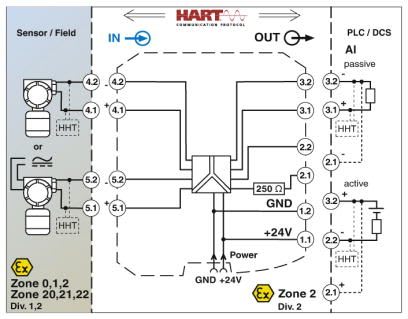

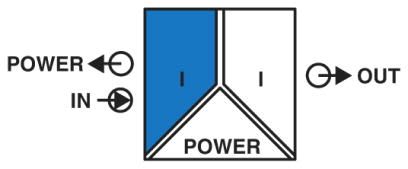

Ingresso 0/4 mA ... 20 mA, a sicurezza intrinseca, [Ex ia], con e senza funzione di alimentazione. Tensione di alimentazione convertitore di misura > 16 V. Uscita 0/4 mA ... 20 mA, attiva fino a 1000 di carico o passiva. Trasmissione del segnale HART bidirezionale. Segnalazione errori secondo NAMUR NE 43. SIL 2 secondo IEC/EN 61508. Separazione galvanica a 3 vie. Morsetti di connessione estraibili, connessione Push-in. Ridotta potenza dissipata. Precisione di trasmissione elevata.
