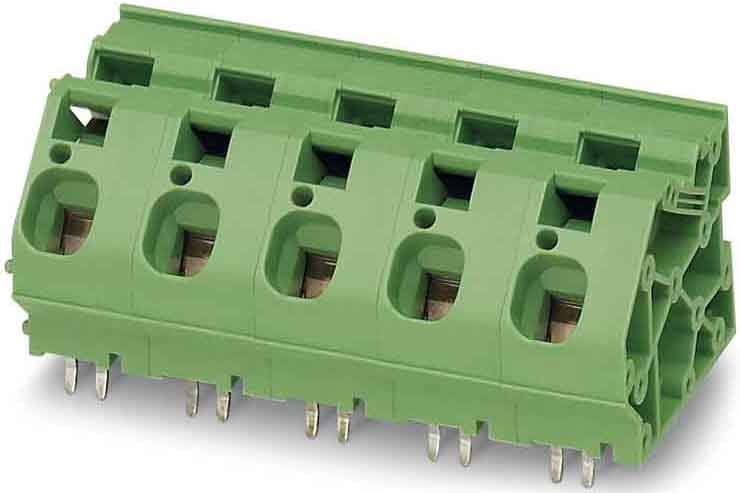

PHOENIX CONTACT - PHC1986631 Morsetto per circuiti stampati - 1986631

Tipo di collegamento conduttore:

Raccordo a molla

Numero di collegamenti elettrici:

1

Dimensione modulare dei collegamenti:

15 mm

Corrente nominale In:

76 A

Colore del corpo:

Verde

Angolo circuito stampato/collegamento del conduttore:

45/135° (obliquo verso l'alto)

Numero di piani:

1

Sezione conduttore collegabile unifilare:

0.2...16 mm²

Tipo di collegamento circuito stampato:

Collegamento saldato

Altezza:

33.5 mm

Tensione nominale:

1000 V

Sezione conduttore collegabile a filo sottile con bussola d'estremità:

0.25...10 mm²

Tensione impulsiva nominale:

8 kV

Categoria di sovratensione:

III

Grado di inquinamento:

2

Sezione conduttore collegabile a filo sottile senza bussola d'estremità:

0.2...16 mm²

Sezione conduttore collegabile multifilare:

16...16 mm²

Materiale della superficie di collegamento:

Stagno

Diametro del pin di collegamento:

2.2 mm

Lunghezza del pin:

6.5 mm

Materiale del corpo isolante:

Altro

Temperatura d'esercizio:

-40...100 °C

Tipo di fissaggio circuito stampato:

Contatto di collegamento

Tipo di fissaggio:

Saldare

Tipo di banderuolatura:

Cartone (per SMD)
