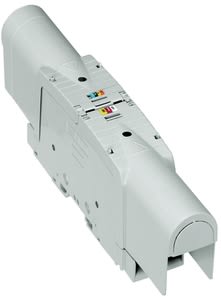

LEGRAND - LEG039010 VIKING3-MORSETTO POTENZA CAVO-CAVO PASSO - 039010
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Sezione conduttore collegabile unifilare - 35...70 mm²
Sezione conduttore collegabile multifilare - 35...120 mm²
Corrente nominale In - 250 A
Numero di piani - 1
Tipo di montaggio - Guida DIN (top hat rail) 15 mm
Confezione
5 PZ
Serie di prodotti
EAN
3245060390105
Codice prodotto
LEG039010
Cod. produttore
039010
Produttore
BTI
Sezione conduttore collegabile unifilare:
35...70 mm²
Sezione conduttore collegabile multifilare:
35...120 mm²
Corrente nominale In:
250 A
Numero di piani:
1
Tipo di montaggio:
Guida DIN (top hat rail) 15 mm
Materiale del corpo isolante:
Altro

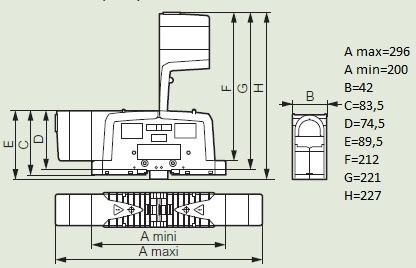

Larghezza:
296 mm
Profondità:
42 mm
Morsetti di potenza per cavi di rame e alluminio. Per guide simmetriche altezza 15 mm EN 60715. Coperchi con pretranciature. Fissaggio su guida con aggancio metallico o tramite viti. Possibilità di siglatura con CAB3 o Duplix. Alveolo di test presenza tensione Ø 4mm. Possibilità di unire morsetti dello stesso passo tramite barra filettata. Shunt di raccordo art. 0394 46/47 • Tipo: cavo/cavo • Capacità nominale: Alu/Cu da 35 a 120 mm²; Cu da 35 a 70 mm² • Passo: 42 mm • Grado di protezione IK: IK04 • Resistenza al fuoco secondo IEC 60695-2-11 : 960°C (tranne coperchio) • V2 secondo UL 94 • Tensione di isolamento Ui: 1000 V • Tensione di impulso Uimp : 12 kV • Materiali isolanti: - corpo in poliammide: da -30°C a +100°C; - coperchio in polipropilene: da -25°C a +100°C • Corrente (A): IEC = 250 (corrente ingresso/uscita) 340 (ingresso con shunt); CSA = 200 (corrente ingresso/uscita); UL = 175 (corrente ingresso/uscita) • Corrente di cortocircuito (kA): 8,4 (entrata/uscita) 14,4 (ingresso con shunt) • Coppiadi serraggio: 15 Nm
