IGUZZINI ILLUMINAZI - IGZ3.1599.015.0 PALO C/PIAS.FE.D159/102 SP4 H8000 FIL.CU

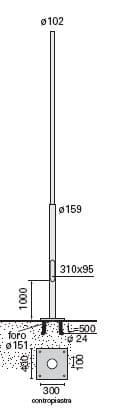

Palo con piastra d=102 mm H= 8000 mm. Palo rastremato stepped realizzato in acciaio zincato a caldo 70 micron, come da normativa UNI EN ISO 1461 (EN 40-5), con successivo trattamento superficiale di verniciatura acrilica a polvere texturizzata (grigio/nero). Il palo è costituito da due spezzoni cilindrici; è in acciaio EN10025-S235JR (ex Fe360 UNI7070); il primo cilindro ha diametro 159 mm, spessore 3 mm e lunghezza 2000 mm, mentre il secondo cilindro ha diametro 102 mm, spessore 4 mm e altezza 5000 mm. L'asola per la portella è dimensiona a 310x95 mm, ad altezza 1000 mm dal terreno, idonea per il montaggio della morsettiera ad un fusibile (cod. 1862) o a due fusibili (cod. 1865/1863). Il palo permette l'installazione di morsettiere italiane/francesi/spagnole, inglesi (con adattatore in legno da ordinare separatamente) e tedesce/svizzere (con guida DIN da ordinare separatamente). Portella realizzata a filo, in fusione di alluminio; ad essa è correlata la relativa chiave, triangolare grande (9 mm lato chiave) per portella (cod. 0246). La chiusura è assicurata tramite una guarnizione di tenuta antinvecchiante che si adatta alle irregolarità superficiali del palo. La portella è montata per mezzo di una contropiastra, fissata all'interno al palo tramite saldatura a punti. Internamente al palo è saldato un gancio metallico, atto a supportare la morsettiera. Esso è costituito da un tondino metallico, di diametro 4 mm, ripiegato due volte, di dimensioni 40x26 mm. La piastra di ancoraggio per il supporto del palo è in acciaio EN 10025-S235JR (ex Fe 360 UNI 7070) zincato a caldo 70 micron, come da normativa UNI EN ISO 1461 (EN 40-5); ha geometria quadrata, con 4 smussi 40x45°, dimensioni 400x400 mm e spessore 20 mm. Le 4 asole di dimensione 67x30 mm, con interasse di 300x300 mm, permettono il passaggio dei tirafondi di fissaggio. Il palo è assicurato alla piastra tramite saldatura alla base; I tirafondi in acciaio, lunghi 500 mm e con diametro 24 mm, sono bloccati tramite viterie in acciaio.
