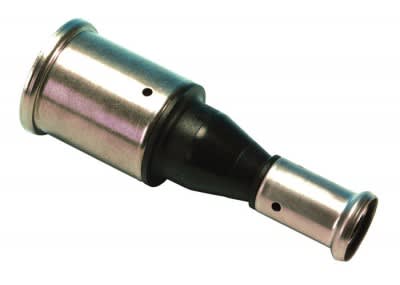

HENCO - CAPPELLOTTO - CPL16PK5040 MANICOTTO RIDOTTO IN PVDF 50X40

Materiale collegamento 1:

PVDF (Polivinilidenfluoruro)

Collegamento 1:

Manicotto a pressione

Modello:

Pezzo unico

Diametro esterno tubo collegamento 1:

50 mm

Diametro nominale collegamento 1:

DN 32

Forma:

Lineare

Protezione superficie collegamento 1:

Non trattato

Riduzione:

sì

Collegamento 2:

Manicotto a pressione

Materiale collegamento 2:

PVDF (Polivinilidenfluoruro)

Protezione superficie collegamento 2:

Non trattato

Diametro esterno tubo collegamento 2:

40 mm

Eccentrico:

no

Diametro nominale collegamento 2:

DN 25

Trattamento superficie collegamento 1:

Non trattato

Legato al sistema:

sì

Con guarnizioni:

sì

Trattamento superficie collegamento 2:

Non trattato

Lunghezza:

136.5 mm

Classe di pressione della flangia:

PN 10

Materiale guarnizione:

EPDM (Gomma Etilene-Propilene-Diene)

Con buffer d'urto:

no

Raggio di curvatura:

0 mm

Spessore parete collegamento 1:

4 mm

Lunghezza collegamento 1:

69 mm

Con valvola di sfiato:

no

Chiuso:

no

SDR (Standard Dimension Ratio - Rapporto diametro/spessore tubo):

0

Spessore parete collegamento 2:

3.5 mm

Lunghezza collegamento 2:

69 mm

Lunghezza utile effettiva collegamento 1:

18 mm

Con rubinetto:

no

Apertura di chiave del dado:

0 mm

Classe di rigidità anulare:

Altri

Valore zeta:

0.592

Marchio FM:

no

Apertura di chiave:

0 mm

Lunghezza utile effettiva collegamento 2:

33 mm

Pressione massima di esercizio a 20 °C:

10 bar

Marchio LPCB:

no

Marchio ULC:

no

Marchio UL:

no
