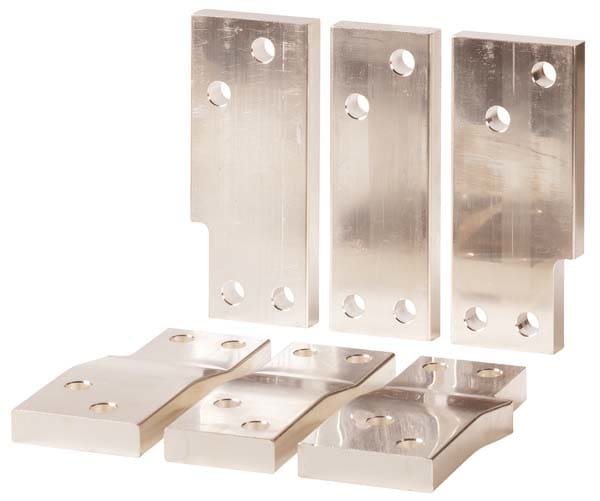

EATON - EAO285614 NZM4-XAS12-1600 KIT ADATT. NZM4/14 1600A

L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: kit per riconversione daN(ZM)12 a N(ZM)4. Le linguette di collegamento del kit di riconversione consentono di adattare tutti gli NZM3 o N12 a 12 poli alla misura di collegamento del NZM4 o N4 prodotti a partire dall'anno 1983. non sono intercambiabili gli apparecchi di base a 4poli e gli apparecchi con tecnica di estrazione e comando a distanza. Ambito dei kit di riconversione N(ZM)4-XAS12.., 3 prolunghe di collegamento lato di spegnimento, 3 prolunghe di collegamento lato ZM, 2 squadretta di fissaggio, 4 viti di fissaggio, 4 separatore di fase, 6 viti di fissaggio, dadi e rondelle elastiche. Modello di foratura in forma cartacea nelle istruzioni di montaggio e manutenzione. I kit di riconversione sono dimensionalmente uguali ai tipi N(ZM)12.., corrispondenti allo stato di produzione da 02/97 ad oggi. Particolarità: N(ZM)12-800 (anteriormente a 02/97) è prodotto con linguette di collegamento 10 mm invece che 8 mm. In questi tipi il cliente deve stabilire l'anno di costruzione dell'apparecchio misurando lo spessore della linguetta di collegamento e ordinare il kit di riconversione N(ZM)4-XAS12-1250. Integrazione per gli apparecchi anteriori all'anno di costruzione 1983! In questo caso è possibile sfruttare completamente il kit di riconversione per i sezionatori di potenza. pergli interruttori automatici di potenza in esecuzione ZM „lunga“, gli adattatori si adattano solo superiormente! Inferiormente gli apparecchi sono più lunghi di circa 65 mm ed il collegamento inferiore è più profondo di circa 26 mm. Di conseguenza gli adattatori inferiori sono troppo corti e l'altezza non coincide. Utilizzabile per: NZM4
