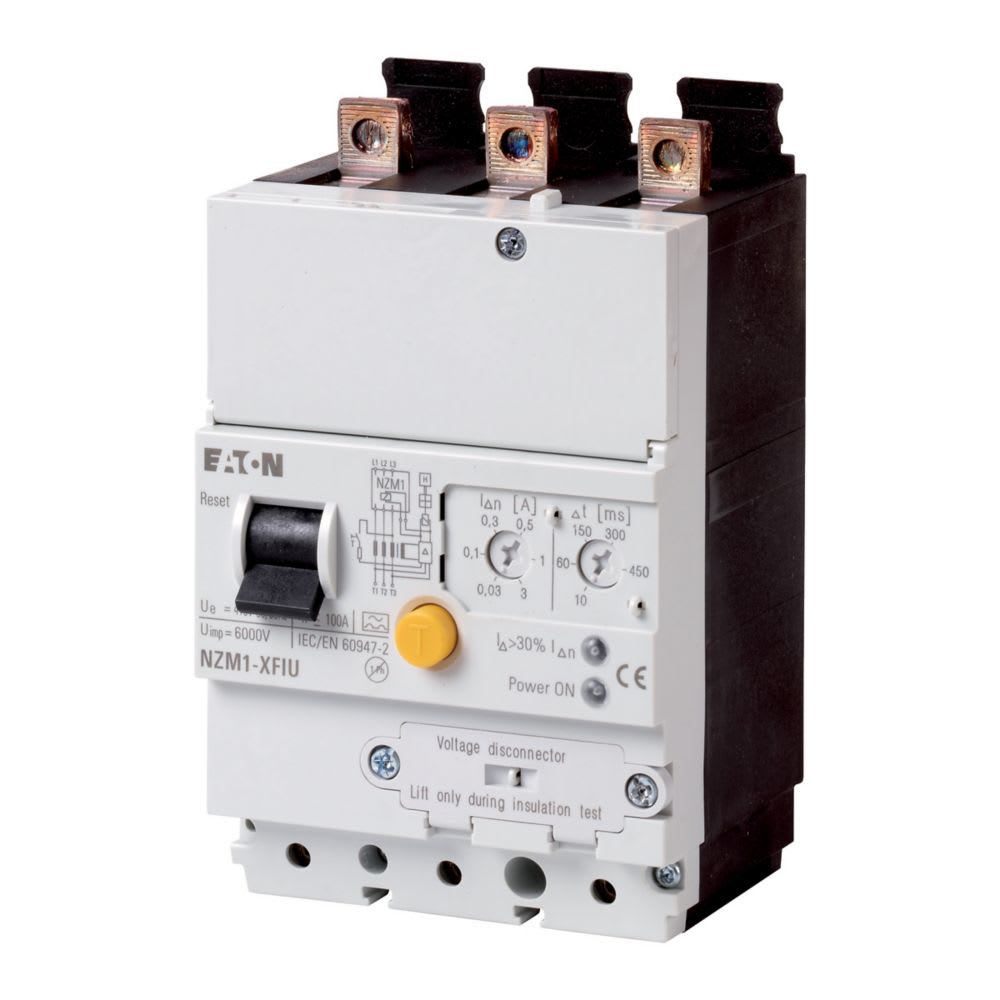

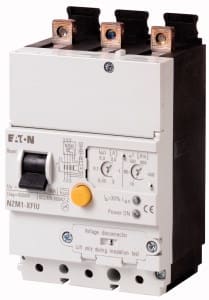

EATON - EAO104611 NZM1-XFIU BL.DIF. 3P 100A REG SOTTOP. - 104611
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Tensione di alimentazione pilota nominale per AC 50 hz - 200...415 V
Tensione di alimentazione pilota nominale per AC 60 hz - 200...415 V
Tensione di alimentazione pilota nominale per DC - 0...0 V
Corrente di guasto nominale - 0.03...3 A
Max. ritardo all'eccitazione - 30 ms
Confezione
1 PZ
EAN
4015081044214
Codice prodotto
EAO104611
Cod. produttore
104611
Produttore
EAO
Tensione di alimentazione pilota nominale per AC 50 hz:
200...415 V
Tensione di alimentazione pilota nominale per AC 60 hz:
200...415 V
Tensione di alimentazione pilota nominale per DC:
0...0 V
Corrente di guasto nominale:
0.03...3 A
Max. ritardo all'eccitazione:
30 ms
Tempo di ritardo regolabile:
sì
Max. tensione d'esercizio nominale Ue:
415 V
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Nach IEC/EN 60947-2 nicht UL/CSA approbiert. Eignung für die Verwendung in Drei- und Einphasensystemen. Pulsstromsensitiv nach Summenstromprinzip. Für 3- und 4-polige Leistungsschalter NZM1(-4) und Lasttrennschalter N1(-4). Netzspannungsabhängig Ue = 200 .. 415 V 50/60 Hz. BeiI ?n = 0.03 A: Verzögerungszeit t v immer fest auf 10ms eingestellt. Warnmeldung > 30 % I ?n durch gelbe LED. Ausgelöstmeldung durch max. 2 Hilfsschalter (HIAFI) nachrüstbar: S = M22-K01, Ö = M22-K10 werden über Reset-Kipphebel zurückgesetzt. Bei Verwendung der Ausgelösthilfsschalter im FI-Block arbeitet der Öffnerkontakt als Schließer und der Schließerkontakt als Öffner. Doppelkontakt nicht zulässig. Nicht in Kombination mit Isolierstoffgehäuse oder Hauptschalterbausatz für Seitenwandeinbau mit Montagewinkel. NZM1-XFI..R nicht in Kombination mit unterer Abdeckung NZM1-XUSA einsetzbar. NZM1-XFI..U nicht in Kombination mit Arbeits- oder Unterspannungsauslöser, voreilende Hilfsschalter. Bemessungsgrenzkurzschlussausschaltvermögen wird bestimmt durch angebauten NZM1, NS1. Bei Verwendung eines Lasttrennschalters N1 durch die zu verwendende Vorsicherung. Siehe Technische Daten. Verwendbar für: NZM1, N(S)1
