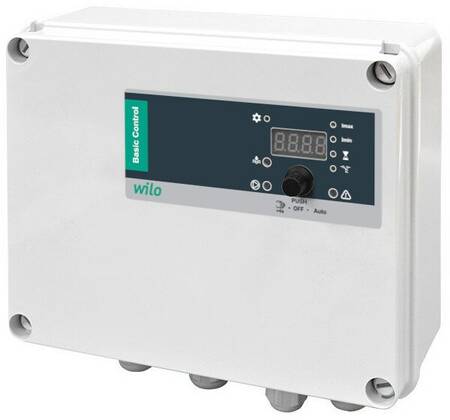

WILO ITALIA - WIL4261867 W-CTRL-BE-WP-1x16A-MT34-DOL-PKG

Quadro elettrico controllato da microprocessore per il controllo in funzione del livello di una pompa sommergibile tramite sensore digitale. Inserimento dei singoli parametri mediante display a quattro cifre e sette segmenti e pulsante di comando.

Funzioni

• Modi di funzionamento “Auto”, “Manuale” e “Off” tramite pulsante di comando
• Relè corrente motore
• Salvamotore termico
• Funzione di avviamento pompa
• Controllo del livello con tempo di post funzionamento
• Monitoraggio della sequenza di commutazione
• Monitoraggio delle fasi
• Rilevamento mancanza d’acqua

Equipaggiamento

• Visualizzazione dello stato di funzionamento attuale mediante display a quattro cifre e sette segmenti
• Segnalazione di errori a LED
• Configurazione dei parametri di funzionamento tramite pulsante di comando

Ingressi

• 1 ingresso digitale per un controllo del livello tramite interruttore a galleggiante, fino a due elettrodi o pressostato/flussostato
• 1 ingresso per il monitoraggio termico dell’avvolgimento con sonda di temperatura bimetallica, non è possibile eseguire collegamenti con sensori PTC!
• 1 ingresso digitale per inserimento/disinserimento esterno per avvio/arresto a distanza

Uscite

• 1 contatto libero da potenziale* per segnalatore di allarme (ALARM)
• 1 contatto libero da potenziale* come contatto ausiliario (AUX)

*AVVISO: La tensione di alimentazione deve essere prevista a cura del committente!

Configurazione

• Il sensore è a cura del committente.

Dati tecnici

• Quantità max. pompe pilotabili: 1
• Fase: 13
• Tensione di taratura: 230/400
• Frequenza di rete: 50 Hz
• Corrente nominale min.: 0.5 A
• Max. corrente nominale per pompa: 16 A
• Tipo connessione: Diretto online (DOL)
• Grado di protezione: IP54
• Durata: 110 mm
• Larghezza: 255 mm
• Altezza: 225 mm
• Peso: 1.8 kg
• Prodotto: Wilo
• Codice articolo: 4261867
