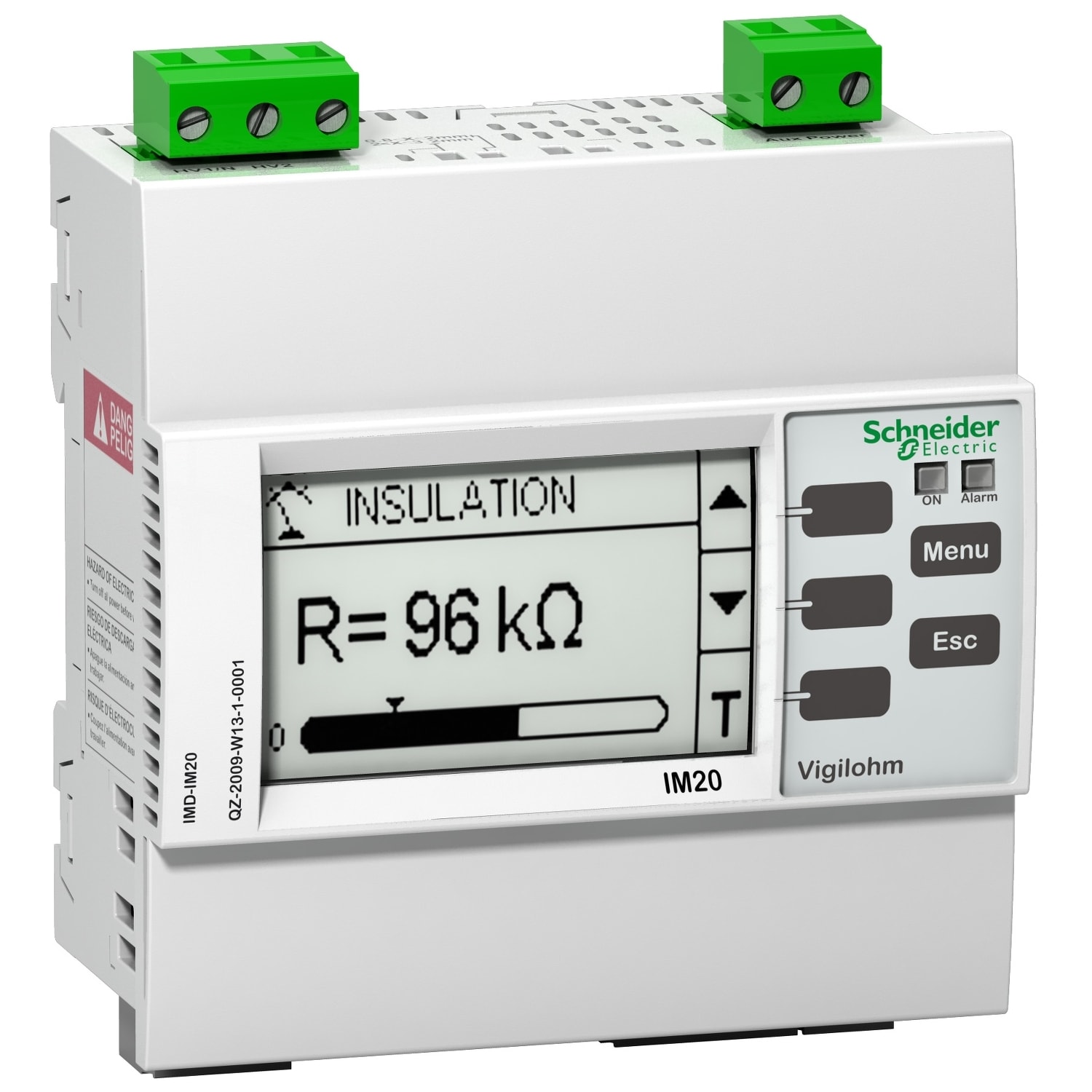

SCHNEIDER ELECTRIC - SNRIMD-IM20 VIGILOHM IM20 115/415 VCA - IMD-IM20

Il dispositivo appartiene alla gamma Vigilohm, progettata per monitorare reti elettriche IT non collegate a terra, in conformità alle norme sull'installazione e sui prodotti. In conformità alle norme vigenti, si raccomanda di dotare i sistemi di dispositivi di monitoraggio dell'isolamento (IMD). Il dispositivo è dedicato al monitoraggio dei sistemi AC, DC e ACDC di medie dimensioni, con disturbi limitati. Misura la resistenza di isolamento del sistema iniettando una corrente AC a bassa frequenza tra la rete e la terra. La configurazione sarà eseguita a seconda dell'installazione. Le impostazioni possono essere eseguite nella parte anteriore del dispositivo, attraverso lo schermo HMI. È possibile impostare la soglia di allarme da 0,5 kilohm a 500 kilohm, e il ritardo di allarme da 0 a 7200 secondi. Monitora le reti fino a 600VAC quando è collegato al neutro, 480V quando è collegato alla linea e 345 V DC, con un massimo di 70 microfarad. Lo schermo in bianco e nero è in grado di visualizzare la resistenza di isolamento da 100 ohm a 10 megohm, la capacitanza e i guasti temporanei. L'autodiagnostica si avvia automaticamente ogni 5 ore e su richiesta. Se la resistenza di isolamento del sistema scende al di sotto della soglia impostata significa che si è verificato un guasto di terra, e viene attivato un allarme attraverso il relè di uscita IMD. Se non viene rilevato nessun guasto, l'allarme viene azzerato e il relè di allarme torna alla normalità. Il dispositivo può essere alimentato da 110VAC a 415VAC o da 125VDC a 250 VDC, con una tolleranza di +/- 15%. Il prodotto può essere installato su guida DIN o a incasso e include anche un ingresso inibizione. Il grado di protezione anteriore è 52, posteriore IP20 e categoria III per la sovratensione. Il dispositivo di monitoraggio è dotato di una porta di comunicazione RS485 con protocollo Modbus.
