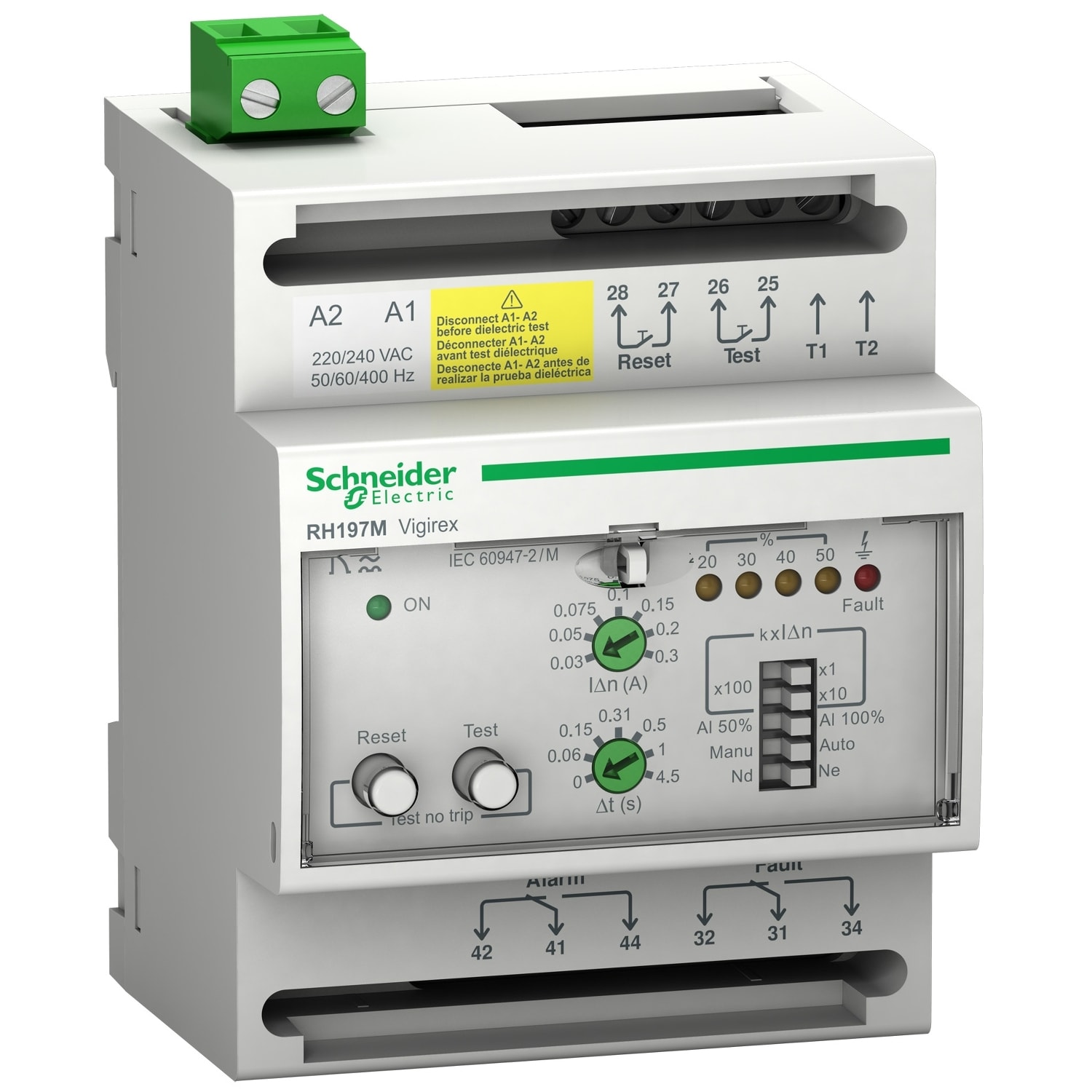

SCHNEIDER ELECTRIC - SNR56515 Relè di protezione corrente differenziale, VigiPacT RH197M, 30mA-30A, 48VAC 50/60Hz, 24/130VDC, allarme 50% o 100%, guida DIN

RH197M è un relè di protezione differenziale per montaggio su guida DIN. Protegge da contatti diretti o indiretti, pericoli di incendio e motori. Misura la corrente differenziale in un impianto elettrico attraverso il toroide associato. Fa scattare l'interruttore di circuito associato quando viene superata la corrente di funzionamento residua impostata. La tensione di alimentazione operativa è compresa tra 30VDC e 130 V DC, o 48VAC a 50/60Hz. La sensibilità della corrente è selezionabile con 19 soglie da30 mA a 30 A. Il ritardo è selezionabile con 7 impostazioni da istantanee a 4,5 s. L'allarme è impostato da Dip switch a 50% o 100% di IDn. Un selettore sceglie tra reset manuale locale o reset automatico dopo risoluzione di un guasto. La tensione del sistema di distribuzione monitorata è fino a 1000 V CA a 50/60/400 Hz. È installato su una guida DIN all'interno di un quadro e il grado di protezione è IP40. Deve essere associato a un toroide compatibile Schneider Electric.
