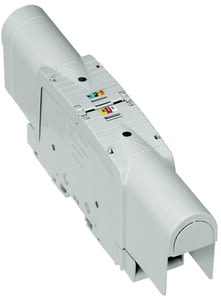

LEGRAND - LEG039010 VIKING3-MORSETTO POTENZA CAVO-CAVO PASSO - 039010
Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen
Haupteigenschaften
Anschließbarer Leiterquerschnitt eindrähtig - 35...70 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig - 35...120 mm²
Bemessungsstrom In - 250 A
Anzahl der Etagen - 1
Montageart - Hutschiene TH15
Packung
5 ST
Produktserien
EAN
3245060390105
Artikelnummer
LEG039010
Herstellernummer
039010
Hersteller
BTI
Anschließbarer Leiterquerschnitt eindrähtig:
35...70 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig:
35...120 mm²
Bemessungsstrom In:
250 A
Anzahl der Etagen:
1
Montageart:
Hutschiene TH15
Werkstoff des Isolierkörpers:
sonstige
Breite:
296 mm
Tiefe:
42 mm
Morsetti di potenza per cavi di rame e alluminio. Per guide simmetriche altezza 15 mm EN 60715. Coperchi con pretranciature. Fissaggio su guida con aggancio metallico o tramite viti. Possibilità di siglatura con CAB3 o Duplix. Alveolo di test presenza tensione Ø 4mm. Possibilità di unire morsetti dello stesso passo tramite barra filettata. Shunt di raccordo art. 0394 46/47 • Tipo: cavo/cavo • Capacità nominale: Alu/Cu da 35 a 120 mm²; Cu da 35 a 70 mm² • Passo: 42 mm • Grado di protezione IK: IK04 • Resistenza al fuoco secondo IEC 60695-2-11 : 960°C (tranne coperchio) • V2 secondo UL 94 • Tensione di isolamento Ui: 1000 V • Tensione di impulso Uimp : 12 kV • Materiali isolanti: - corpo in poliammide: da -30°C a +100°C; - coperchio in polipropilene: da -25°C a +100°C • Corrente (A): IEC = 250 (corrente ingresso/uscita) 340 (ingresso con shunt); CSA = 200 (corrente ingresso/uscita); UL = 175 (corrente ingresso/uscita) • Corrente di cortocircuito (kA): 8,4 (entrata/uscita) 14,4 (ingresso con shunt) • Coppiadi serraggio: 15 Nm
