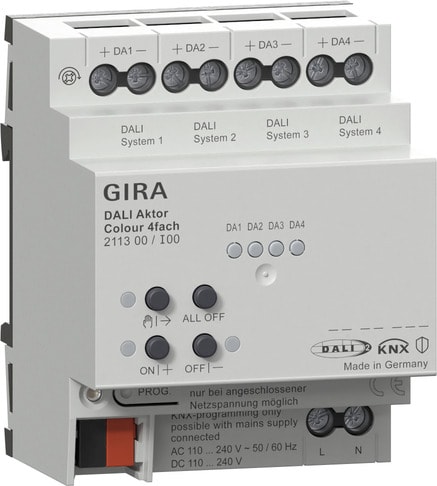

GIRA - GIR211300 ATT. DALI COLOUR 4-M KNX AMG - 211300

Attuatore DALI Colour a 4 moduli per Gira One e KNX Caratteristiche:

(a partire da settembre 2026 per Gira One Server v4.0 e GPA v6.2)

• 4 sistemi DALI‑2 a comando indipendente in modalità Broadcast.
• Collegamento complessivo fino a 128 utenti DALI all’attuatore.
• Per ogni sistema DALI (uscite da 1 a 4) è disponibile una corrente bus DALI massima di 80 mA per il funzionamento di un massimo di 40 unità di alimentazione DALI.
• Commutazione e regolazione della luce dell’unità di alimentazione DALI (ad esempio ballast elettronici).
• Supporto del controllo delle unità di alimentazione DALI del tipo di apparecchio “Tunable White” (DALI Device Type 8 - TW).
• Supporto del controllo delle unità di alimentazione DALI del tipo di apparecchio “Colour Control” (DALI Device Type 8 - RGBW Colour Control).
• Integrazione di sensori DALI-2 come Application Controller.

Uscite DALI

• 4 sistemi di controllo luci DALI-2 a comando indipendente- commutazione e regolazione della luce- DALI Tunable White (controllo della temperatura del colore)- DALI RGB- DALI RGBW
• Impostazione della luminosità minima e massima.
• Temperatura colore minima e massima regolabile.
• Attivazione sull'ultimo valore di luminosità o luminosità d'attivazione fissa.
• Impostazione di un ritardo di accensione o spegnimento.
• Funzione vano scala, può essere impostato opzionalmente un tempo di preavviso e una luminosità di preavviso.
• Feedback dello stato di errore DALI, di cortocircuito DALI e notifica di mancanza della tensione di alimentazione.
• È possibile la disattivazione in stand-by dei ballast elettronici collegati.
• Comando manuale delle uscite.

Funzione nel sistema Gira KNX

• Semplice controllo del broadcast di luci DALI-2 e collegamento di sensori DALI-2 come application controller
• 4 sistemi DALI controllabili indipendentemente.
• Collegamento complessivo fino a 128 utenti DALI all’attuatore.
• Per ogni sistema DALI (uscite da 1 a 4) è disponibile una corrente bus DALI massima di 80 mA per il funzionamento di un massimo di 40 unità di alimentazione DALI.
• Commutazione e regolazione della luce dell’unità di alimentazione DALI (ad esempio ballast elettronici).
• Supporto del controllo delle unità dialimentazione DALI del tipo di apparecchio “Tunable White” (DALI Device Type 8 - TW). Controllo della temperatura del colore tramite la funzione di regolazione della luminosità relativa o assoluta e anche tramite scene. Il controllo della temperatura delcolore avviene in gran parte indipendentemente dal controllo della luminosità delle sorgenti luminose utilizzate.
• Controllo del colore della luce utilizzando le unità di alimentazione DALI del tipo di apparecchio “Colour Control” (DALI DeviceType 8 - RGBW Colour Control). Controllo flessibile del colore negli spazi colore “RGB”, “RGBW” o “HSV”. Negli spazi colore RGB, il colore può essere controllato mediante la regolazione della luminosità relativa o assoluta tramite oggetti di comunicazione combinati o separati, in conformità alla specifica KNX e anche tramite scene. Nello spazio colore “HSV” sono disponibili oggetti separati per il controllo assoluto del colore della luce mediante l’angolo del colore (H), la saturazione (S) e il valore diluminosità (V) e anche mediante scene.
• Ciclo automatico di colori: regolazione ciclica dell’angolo di colore nel cerchio cromatico. In questo modo si ottengono gradienti di colore continui che possono essere avviati o arrestati a piacere durante la durata dell’attuatore DALI.
• Modulazione automatica della luminosità: regolazione ciclica della luminosità nell’intero range di luminosità.
• Comando manuale dei sistemi DALI indipendentemente dal bus (anche modalità cantiere con controllo del broadcast) separato per i sistemi DALI. Controllo dello stato di commutazione e della luminosità.
• Feedback dello stato di errore DALI, di cortocircuito DALI e notifica di mancanza della tensione di alimentazione.
• Fino a 6 funzioni centrali di commutazione e regolazione luce.
• È possibile realizzare lo spegnimento in standby per i ballast elettronici collegati. Possibile feedback cumulativo di tutti gli stati di commutazione.
• Possibilità di integrare i quattro sistemi DALI in un massimo di 16 scene luce ciascuno per controllare la luminosità, la temperatura del colore o il colore.
• Possibilità di messaggi di stato attivi per lo stato di commutazione, il valore di luminosità, la temperatura del colore e il colore per ogni sistema DALI.
• È possibile impostare i valori limite di luminosità e temperatura del colore (minimo, massimo).
• Comportamento e curve caratteristiche di regolazione luce parametrizzabili.
• Accensione e spegnimento delicati per la lampada (soft-ON, soft-OFF).
• La funzione di blocco o la funzione di posizione forzata alternativa possono essere parametrizzate. In caso di funzione di blocco è possibile il lampeggiamento delle luci di un sistema DALI.
• Funzioni temporali (ritardo di accensione, spegnimento, funzione vano scala, anche con funzione di preallarme).
• Contatore delle ore di lavoro.
• DALI Power-ON-Level (tramite il parametro comportamento "Dopo inversione della tensione bus/rete") e DALI System Failure Level (livello di errore del sistema DALI) (tramite il parametro comportamento "In caso di interruzione di tensione bus/rete").
• Reazioni all’assenza e al ritorno di tensioneal bus e alla rete dopo una programmazione dell’ETS impostabili (per il controllo della luminosità). Con controllo della temperatura del colore e del colore predefinito.
• Compatibili con diversi master, è possibile installare ulteriori sensoriDALI-2 come application controller in qualsiasi sistema DALI.

Avvisi:

• Compatibili con diversi master per poter installare altri sensori DALI-2 come Application Controller in qualsiasi sistema DALI.
• Montaggio su guida DIN.
• Alimentazione di tensione DALI integrata.
• Possibilità di aggiornamento con il Gira Project Assistant (GPA).
• Programmazione e messa in servizio con il Gira Project Assistant (GPA) a partire dalla versione 6.2.
• Trasmissione dei dati crittografata tra i dispositivi Gira One.

Contenuto della fornitura:

• Morsetto di collegamento e di derivazione KNX in dotazione.
