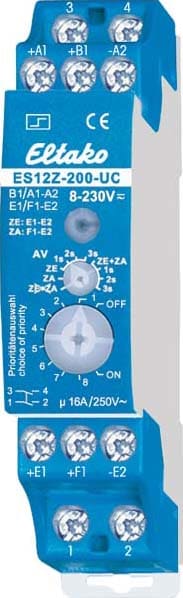

ELTAKO AUSTRIA GMBH - EAK21200601 2 Schlie#er potenzialfrei 16A/250V AC, 2

2 contatti NO a potenziale zero 16A/250V AC. Lampade LED 230 V fino a 200W, carico lampade ad incandescenza fino a 2000W. Perdita in standby solo 0,03?0,4 watt. Priorita di controllo centrale selezionabili. Dispositivo modulare per montaggio su guida DIN-EN 60715 TH35. 1 modulo = 18 mm di larghezza, 58 mm di profondita. La tecnologia ibrida all'avanguardia combina i vantaggi del controllo elettronico senza usura con l'elevata capacita di rele speciali. Tensione di controllo universale locale da 8 a 230 VUC. In aggiunta comandare ingressi da 8 a 230V UC centrale ON e centrale OFF, isolati galvanicamente dall'ingresso locale. Tensione di alimentazione uguale alla tensione di controllo locale. Rumore di commutazione molto basso. Corrente della lampada a incandescenza a partire da una tensione di controllo di 110 V fino a 50 mA nelle posizioni da 1 a 3 e da 5 a 7 del selettore rotativo. Utilizzando una bobina rele bistabile si evitano perdite di potenza e riscaldamento anche in modalita on. L'utenza commutata non puo essere collegata alla rete prima che sia terminata la breve sincronizzazione automatica dopo l'installazione. Corrente massima su entrambi i contatti 16A per 230V. Indicazione della posizione dei contatti con LED. Inizia a lampeggiare dopo 15 secondi in caso di pulsante inibito, non in posizione 4+8 del selettore rotativo. Con il selettore rotativo superiore e possibile escludere parzialmente o totalmente questo commutatore d'impulsi dal comando centralizzato: ZE+ZA = Central ON e Central OFF sono attivi. E possibile selezionare un ritardo di risposta di 0, 1, 2 o 3 secondi per Central ON. ZE = Solo Central ON e attivo. E possibile selezionare un ritardo di risposta di 0, 1, 2 o 3 secondi. ZA = e attivo solo Central OFF. ZE+ZA = Nessun controllo centrale attivo. Il selettore rotativo inferiore imposta diverse priorita. Questi determinano quali altri ingressi di controllo sono inibiti fintanto che un altro ingresso di controllo e eccitato in modo permanente. Inoltre, qui si decide se la posizione dell'interruttore deve essere mantenuta o meno dopo un'interruzione di corrente: nelle posizioni da 1 a 4 dell'interruttore rotante la posizione dell'interruttore rimane invariata, nelle posizioni da 5 a 8 e disattivata. I comandi centrali in arrivo vengono eseguiti immediatamente dopo il ripristino dell'alimentazione. OFF = Permanente OFF, ON = Permanente ON. 1 e 5 = Nessuna priorita. Anche se gli ingressi di comando centrale sono eccitati in modo permanente, e possibile azionare il dispositivo premendo un pulsante locale. Viene eseguito l'ultimo comando centrale. Questa e l'impostazione di fabbrica. 2 e 6 = Priorita per centrale ON e OFF. I pulsanti locali sono temporaneamente inibiti. Tuttavia, l'eccitazione continua centrale OFF ha la priorita sull'eccitazione continua centrale ON. 3 e 7 = Priorita per centrale ON e OFF. I pulsanti locali sono temporaneamente inibiti. Tuttavia, l'eccitazione continua centrale ON ha la priorita sull'eccitazione continua centrale OFF. 4 e 8 = Priorita per pulsante locale sempre eccitato. Nel frattempo, i comandi centrali non vengono eseguiti. In queste posizioni non e consentita una corrente di lampada a incandescenza.
