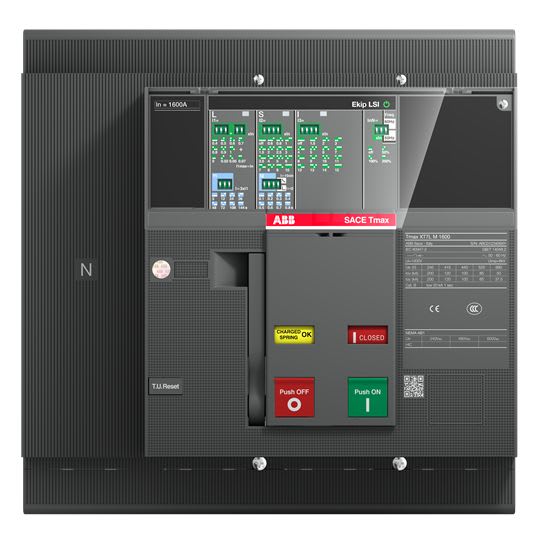

ABB SPA - ABB1SDA101717R1 XT7H M 1600 EKIP DIP LSI IN=1600A 4P F F - 1SDA101717R1

Bemessungsdauerstrom Iu:

1600 A

Bemessungsspannung:

690...690 V

Überlastauslöser Stromeinstellung:

640...1600 A

Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers:

1600...16000 A

Einstellbereich des unverzögerten Kurzschlussauslösers:

1600...16000 A

Verlustleistung:

94 W

Gerätebauart:

Einbaugerät Festeinbautechnik

Integrierter Erdschlussschutz:

nein

Anschlussart Hauptstromkreis:

Bolzenanschluss

Geeignet für Hutschienenmontage:

nein

Hutschienenmontage optional:

nein

Anzahl der Hilfskontakte als Öffner:

0

Anzahl der Hilfskontakte als Schließer:

0

Anzahl der Hilfskontakte als Wechsler:

0

Mit Ausgelöstmelder:

nein

Mit integriertem Unterspannungsauslöser:

nein

Polzahl:

4

Position des Anschlusses für Hauptstromkreis:

vorne

Ausführung des Betätigungselements:

Knebel

Komplettgerät mit Schutzeinheit:

ja

Motorantrieb integriert:

nein

Motorantrieb optional:

ja

Schutzart (IP):

IP20
