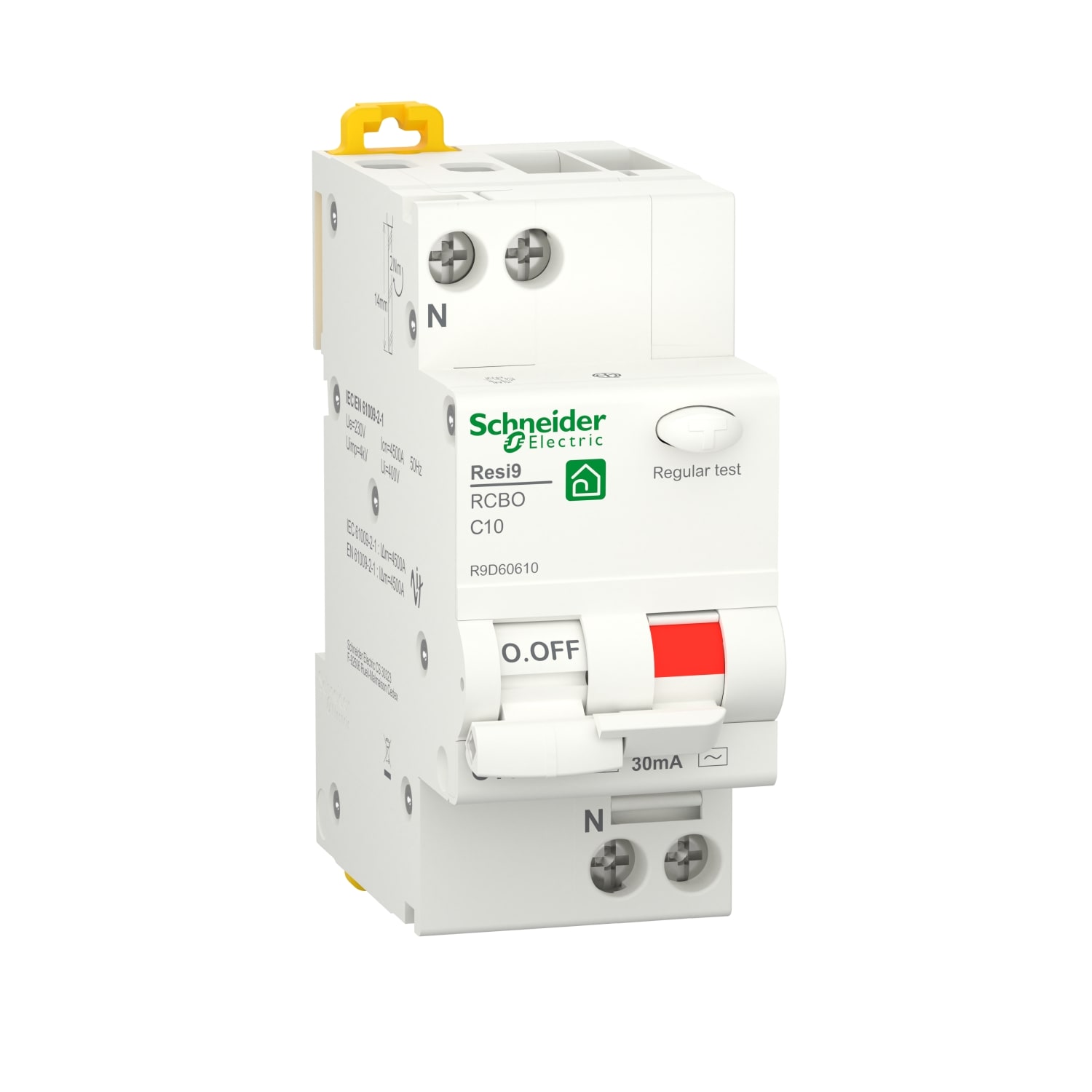

SCHNEIDER ELECTRIC - SNRR9D60610 INT.MTD RESI9 RCBO 1P+N C 10A 30MA AC 2M
Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen
Haupteigenschaften
Polzahl (gesamt) - 2
Anzahl der abgesicherten Pole - 1
Bemessungsspannung - 230 V
Bemessungsisolationsspannung Ui - 400 V
Bemessungsstoßspannungsfestigkeit Uimp - 4 kV
Packung
1 ST
EAN
3606481928795
Artikelnummer
SNRR9D60610
Herstellernummer
R9D60610
Hersteller
SNR
Polzahl (gesamt)
2
Anzahl der abgesicherten Pole
1
Bemessungsspannung
230 V
Bemessungsisolationsspannung Ui
400 V
Bemessungsstoßspannungsfestigkeit Uimp
4 kV
Bemessungsstrom
10 A
Bemessungsfehlerstrom
0.03 A
Fehlerstrom-Typ
AC
Bemessungsabschaltvermögen nach EN 61009
4.5 kA
Bemessungsschaltvermögen Icn nach EN 61009-1
4.5 kA
Abschaltcharakteristik
unverzögert
Stoßstromfestigkeit
0.25 kA
Spannungsart
AC
Frequenz
50 Hz
Auslösecharakteristik
C
Mitschaltender Neutralleiter
ja
Mit Verriegelungsvorrichtung
nein
Überspannungskategorie
3
Verschmutzungsgrad
2
Umgebungstemperatur während des Betriebs
-25...60 °C
Breite in Teilungseinheiten
2
Einbautiefe
44.5 mm
Unterputzmontage
nein
Fehlauslöseschutz
nein
Schutzart (IP)
IP20
Anschließbarer Leiterquerschnitt eindrähtig
1...16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig
1...10 mm²
Interruttori magnetotermici differenziali RCBO Resi9. La nuova gamma di apparecchi modulari Resi9 è stata pensata per offrire a chi realizza quadri elettrici le risposte alle esigenze di installazione in ambito residenziale. Permette di realizzare i quadri elettrici seguendo le ultime raccomandazioni normative di risparmiare tempo e di gestire meglio lo spazio migliorando la redditività e facilitando il lavoro. Si tratta dell’ultimo tassello di un rinnovamento continuo del catalogo di apparecchi modulari. È una gamma completa, che rinnova la famiglia Acti9 e permette di integrare al meglio altri prodotti dell’offerta Schneider Electric già esistente, integrando funzionalità ora richieste dalle prossime edizioni della CEI 64-8 e andando a costituire un insieme di prodotti unico per il quadro elettrico domestico. Resi9 si integra perfettamente con tutti gli altri apparecchi modulari di completamento del centralino e rispecchi tutti i requisiti Green Premium, il programma Schneider Electric che testimonia l’impegno a garantire performance sostenibili per i nostri clienti. Gli interruttori magnetotermici differenziali assicurano le seguenti funzioni di protezione differenziale e protezione dei circuiti. • Protezione differenziale: protezione delle persone contro le scosse elettriche da contatto diretto (30 mA); protezione degli impianti contro i guasti differenziali (300 mA); protezione degli impianti contro il rischio di incendio (300 mA). • Protezione dei circuiti: protezione dei circuiti contro i cortocircuiti; protezione dei circuiti contro i sovraccarichi; sezionamento. Il tipo AC è adatto ai carichi elettronici senza caratteristiche specifiche (impieghi comuni) quali: Prese a spina (residenziale), Lampade ad incandescenza o LED, Carichi elettronici Classe II: asciugacapelli, TV, ecc. Riscaldamento elettrico, scaldabagno. Il tipo A rileva correnti di guasto di tipo continuo sinusoidali e pulsanti ed è adatto per: apparecchiature elettroniche Classe I quali lavatrici, lavapiatti, piastre di cottura, asciugatrici, ecc. Il tipo Selettivo consente di realizzare la selettività con il dispositivo differenziale installato a valle grazie ad un ritardo. Il Tipo F-SI fornisce una maggiore immunità dalle interferenze elettriche dovute all'ambiente o ai fulmini. IlTipo F-SI rileva correnti differenziali composite con frequenze comprese tra 10 Hz e 1000 Hz. È consigliato per la protezione di viariatori di velocità 1P + N, lavatrici, refrigeratori, pompe di calore e pompe.
